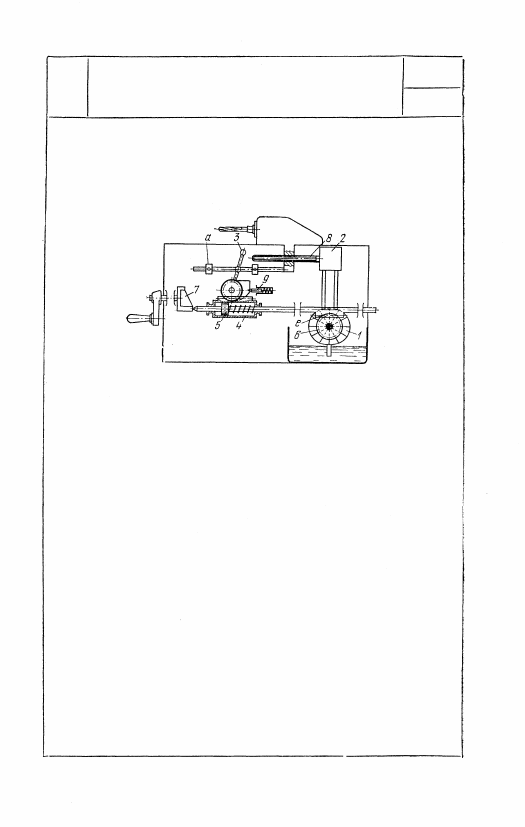

Реверсивный насос 1 подает жидкость из

бака в гидравлический мотор 2, при враще-

нии ротора которого движется стол станка,

связанный винтом 8 с ротором гидромотора.

При перемещении стола его упоры а воз-

действуют на рычаг реверса 3, поворачивая

его и соединенное с ним зубчатое колесо,

входящее в зацепление с рейкой цилиндра 4.

При перемещении цилиндра 4 вправо воз-

росшее давление жидкости в левой полости

цилиндра воздействует на поршень 5, на

штоке которого выполнена рейка е. Рейка е

воздействует на колесо 6, соединенное с ре-

гулировочным рычагом насоса 1. Рычаг по-

ворачивается, переключая насос 1 на об-

ратный ход, при котором ротор гидромо-

тора перемещается в обратную сторону.

Кулачок 7 служит для регулирования ве-

л и ч и н ы подачи стола станка. Защелка 9

фиксирует положение рычага 3.

669

МЕХАНИЗМ ГИДРОПРИВОДА СТОЛА

СТАНКА С АВТОМАТИЧЕСКИМ

РЕВЕРСИРОВАНИЕМ ХОДА

4264

СГП

Пр

сгп

Пр

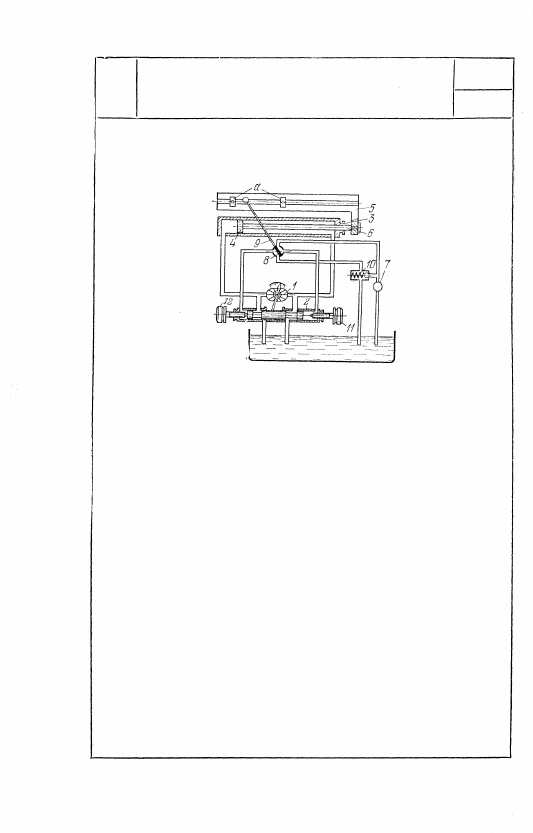

Реверсивный насос 1 подает жидкость из бака

через золотник 2 в левую полость рабочего ци-

линдра 3. Поршень 4 под воздействием жидкости

перемещается вправо вместе со столом 5 станка,

жестко соединенным со штоком 6 поршня. Наг-

нетательная линия зубчатого насоса 7 соединена

посредством реверсивного крана 8 с крайней пра-

вой полостью золотника 2, который занимает

крайнее левое положение. При движении порш-

ня 4 вправо упоры а стола станка воздействуют

на рычаг 9 крана реверса, поворачивая его в нап-

равлении движения часовой стрелки. При этом

жидкость из зубчатого насоса, 7 поступает в

крайнюю левую полость золотника 2, перемещая

золотник вправо. Крайняя правая полость золот-

ника сообщается с баком. Когда золотник 2 зай-

мет свое крайнее правое положение, жидкость

будет подаваться насосом 1 в правую полость

рабочего цилиндра 3, перемещая его поршень 4

влево. Предохранительный клапан 10 защищает

систему от перегрузки. Посредством установоч-

ных винтов 11 и 12 регулируется скорость пря-

мого и обратного ходов станка.

670

МЕХАНИЗМ ГИДРОПРИВОДА СТОЛА

СТАНКА С АВТОМАТИЧЕСКИМ

РЕВЕРСИРОВАНИЕМ ХОДА

4265

4266

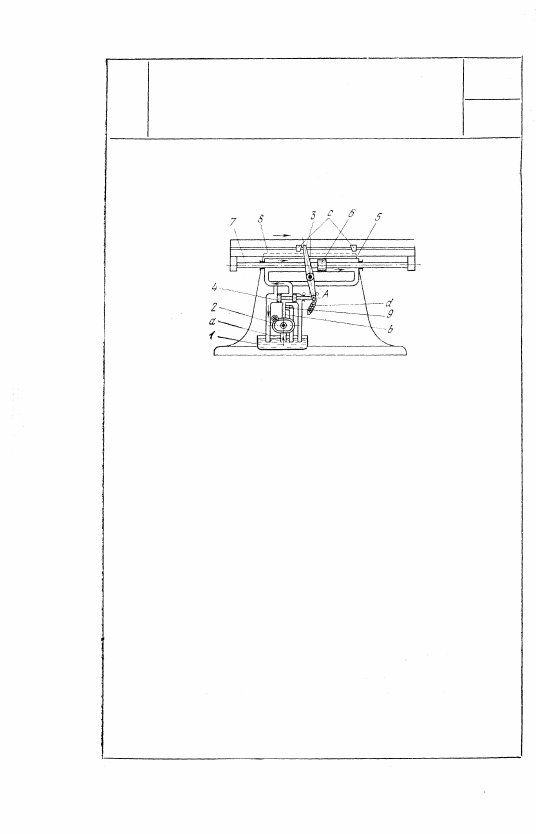

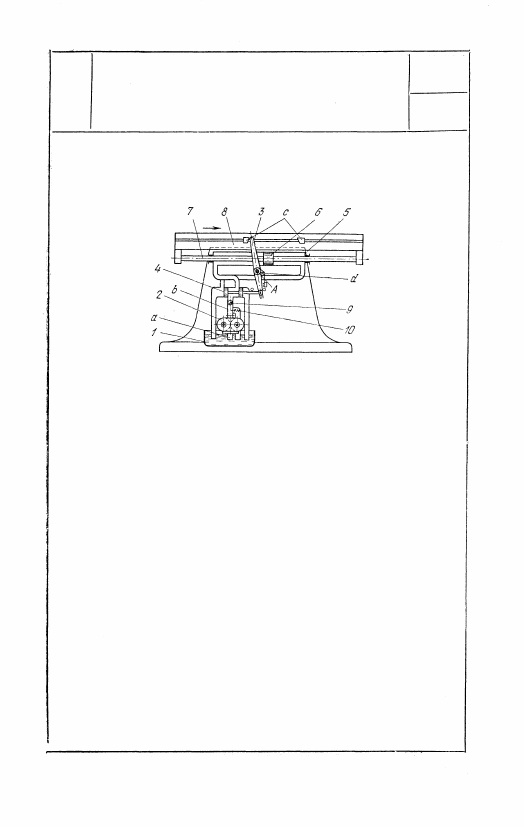

МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С АВТОМАТИЧЕСКИМ

РЕВЕРСИРОВАНИЕМ

С НЕРЕГУЛИРУЕМЫМ НАСОСОМ

СГП

Пр

Жидкость поступает из резервуара 1 через вса-

сывающий трубопровод а в гидронасос 2, отку-.

да поступает в нагнетательный трубопровод b.

В левом положении рычага 3, вращающегося во-

круг неподвижной оси A, показанном на рисун-

ке, жидкость из трубопровода поступает через

золотник 4 в левую полость цилиндра 5, пере-

мещая поршень 6, шток 7 и связанный с ним

стол 8 станка вправо. Из правой полости цилин-

дра 5 жидкость уходит через цилиндр золотника

4 в резервуар 1. В правом положении рычага 3

жидкость попадает в правую полость цилиндра

5, перемещая стол 8 влево. При этом жидкость

из левой полости цилиндра 5 уходит через ци-

линдр золотника 4 в резервуар. Рычаг 3 золот-

ника 4 поворачивается посредством упорных ку-

лачков с, расположенных на движущемся столе

8 станка. Защелка d служит для устранения не-

определенности положения рычага 3. Дроссель

9 регулирует количество жидкости, подаваемой в

цилиндр 5. Излишнее количество жидкости уда-

ляется через клапан 10 в резервуар 1.

671

4267

МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С АВТОМАТИЧЕСКИМ

РЕВЕРСИРОВАНИЕМ ХОДА

С РЕГУЛИРУЕМЫМ НАСОСОМ

СГП

Пр

Жидкость поступает из резервуара 1 через вса-

сывающий трубопровод а в гидронасос 2, отку-

да поступает в нагнетательный трубопровод b.

В левом положении рычага 3, вращающегося во-

круг неподвижной оси А, показанном на рисунке,

жидкость из трубопровода поступает через зо-

лотник 4 в левую полость цилиндра 5, переме-

щая поршень 6, шток 7 и связанный с ними стол

8 станка вправо. Из правой полости цилиндра 5

жидкость уходит через цилиндр золотника 4 в

резервуар 1. В правом положении рычага 3 жид-

кость попадает в правую полость цилиндра 5,

перемещая стол 8 влево. При этом жидкость из

левой полости цилиндра 5 уходит через цилиндр

золотника 4 в резервуар. Рычаг 3 золотника 4

поворачивается посредством упорных кулачков с,

расположенных на движущемся столе 8 станка.

Защелка d служит для устранения неопределен-

ности положения рычага 3. Количество жидкости

регулируется самим насосом. Излишнее количе-

ство жидкости удаляется через предохранитель-

ный клапан 9 в резервуар 1.
