МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С РЕГУЛИРУЕМЫМ НАСОСОМ

И С РАЗЛИЧНОЙ СКОРОСТЬЮ

ПРЯМОГО И ОБРАТНОГО ХОДОВ

сгп

Пр

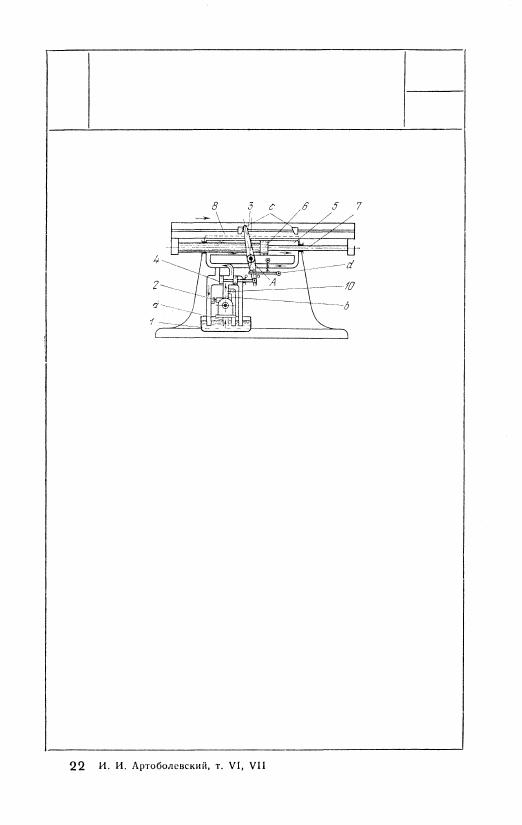

Жидкость поступает из резервуара 1 через вса-

сывающий трубопровод а в гидронасос 2, откуда

поступает в нагнетательный трубопровод b. В ле-

вом положении рычага 3, вращающегося вокруг

неподвижной оси А, показанном на рисунке, жид-

кость из трубопровода поступает через золотник

4 в левую полость цилиндра 5, перемещая пор-

шень 6, шток 7 и связанный с ними стол 8 стан-

ка вправо. Из правой полости цилиндра 5 жид-

кость уходит через цилиндр золотника 4 в ре-

зервуар 1. В правом положении рычага 3 жид-

кость попадает в правую полость цилиндра 5,

перемещая стол 8 влево. При этом жидкость из

левой полости цилиндра 5 уходит через цилиндр

золотника 4 в резервуар 1. Рычаг 3 золотника 4

поворачивается посредством упорных кулачков с,

расположенных на движущемся столе 8 станка.

Защелка d служит для устранения неопределен-

ности положения рычага 3. Количество жидкости

регулируется самим насосом. Излишнее количе-

ство жидкости удаляется через клапан 10 в ре-

зервуар 1. Механизм обеспечивает различные ско-

рости прямого и обратного ходов стола 8 благо-

даря различию рабочих площадей поршня 6.

673

4269

МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С РЕГУЛИРУЕМЫМ НАСОСОМ

И С РАЗЛИЧНОЙ СКОРОСТЬЮ ПРЯМОГО

И ОБРАТНОГО ХОДОВ

СГП

Пр

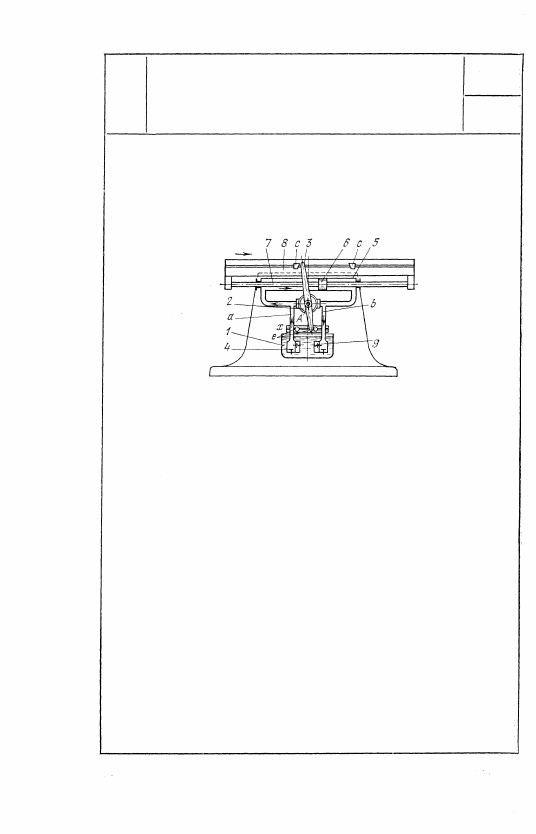

Жидкость поступает из резервуара 1 через вса-

сывающий клапан 4 и трубопровод а в гидрона-

сос 2, откуда поступает при левом положении

рычага 3, вращающегося вокруг неподвижной оси

A, в левую полость цилиндра 5 и двигает пор-

шень 6 со штоком 7 и связанный с ним стол 8

станка вправо. Из правой полости цилиндра жид-

кость уходит через трубопровод b в резервуар 1.

В правом положении рычага 3, установленном

непосредственно на регулируемом насосе 2, вса-

сывание происходит через трубопровод b; при

этом стол 8 движется влево. Рычаг 3 поворачи-

вается посредством упорных кулачков с, рас-

положенных на движущемся столе 8 станка. Раз-

личные скорости прямого и обратного ходов ус-

танавливаются в зависимости от расположения

упоров е на направляющей х. Излишнее количе-

ство жидкости удаляется через предохранитель-

ный клапан 9 в резервуар 1.

674

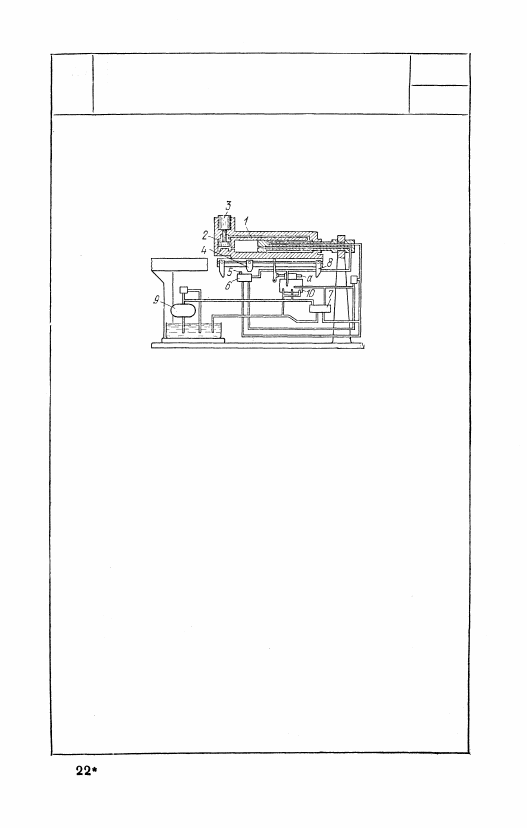

Цилиндр 1, соединенный с движущимися ча-

стями станка, имеет на своем конце цилиндр

2. Поршень 3 цилиндра 2 связан с резцедержа-

телем. Левая полость цилиндра 1 соединена с

нижней полостью цилиндра 2, а правая по-

лость — с верхней полостью того же цилиндра.

При поступлении жидкости, подаваемой насо-

сом 9 в левую полость цилиндра 1, поршень

цилиндра 2 быстро передвигается вверх и под-

водит резцедержатель к изделию. При поступ-

лении жидкости в правую полость цилиндра 1

жидкость поступает в верхнюю полость ци-

линдра 2 и быстро отводит инструмент от из-

делия. Цилиндр 1 до прихода упора 4 к штиф-

ту 5 клапана 6 движется ускоренно, после чего

упор 4 нажимает на штифт и включает регуля-

тор скорости 7, дальнейшее движение цилиндра

1 происходит с более низкой скоростью. В конце

рабочего хода упор 8 нажимает на штифт а

реверсивного устройства 10 и включает уско-

ренный обратный ход.

675

4270

МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С РАЗЛИЧНОЙ СКОРОСТЬЮ

ПРЯМОГО И ОБРАТНОГО ХОДОВ

СГП

Пр

сгп

ПР

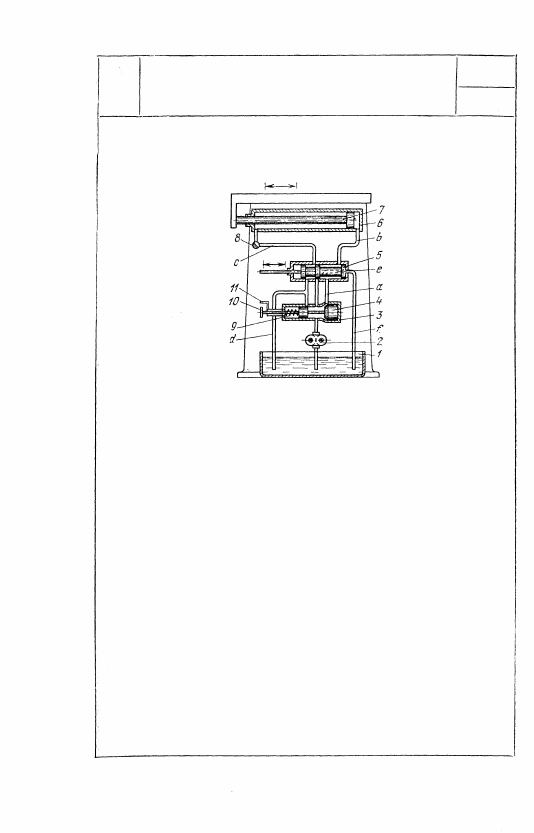

Жидкость от насоса 2 под постоянным давле-

нием поступает в распределитель 3 и через дрос-

сель 4, золотник 5 по трубопроводу b в правую

полость цилиндра 6. Поршень 7 вместе со столом

станка перемещается влево. При этом жидкость,

вытесняемая из левой полости цилиндра 6, про-

ходит через дроссель 8, регулирующий противо-

давление в цилиндре 6, по трубопроводу с, через

золотник 5 и по трубопроводу d в резервуар 1.

При перемещении золотника 5 влево жидкость по-

ступает в распределитель 3 и по трубопроводу а

через золотник 5 и открытый дроссель 8 в левую

полость цилиндра 6. Поршень 7 со столом станка

перемещается вправо с большей скоростью, так как

объем (эффективная площадь) левой полости ци-

линдра меньше объема правой полости цилиндра.

Жидкость, вытесняемая из правой полости цилинд-

ра 6, поступает в резервуар 1 по трубопроводам

b и f. Предохранительный клапан 9 перепускает из-

лишек жидкости в резервуар. Маховичок 10 слу-

жит для регулирования дросселя 4, а рукоятка 11

для регулирования натяжения пружины клапана 9.
