МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С  А В Т О М А Т И Ч Е С К И

РАБОТАЮЩИМ КЛАПАНОМ

СГП

Пр

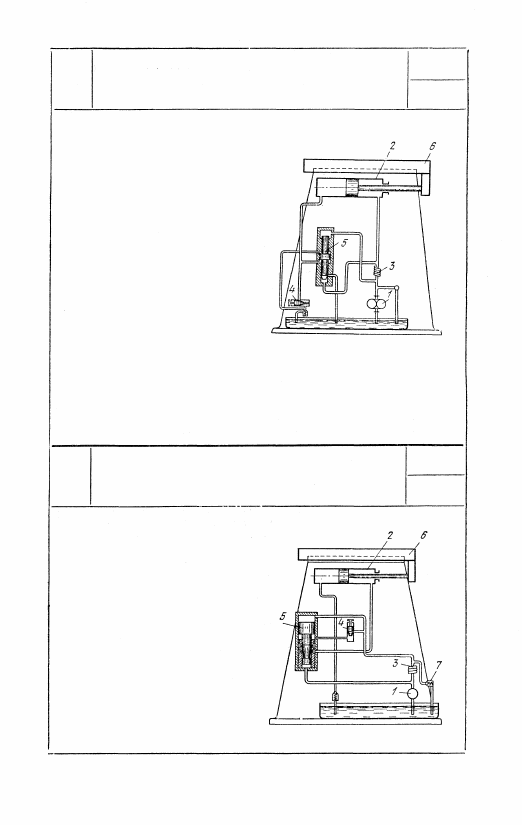

Насос 1 нагнетает жидкость из

резервуара в рабочий цилиндр 2

через змеевик 3, служащий для

компенсации влияния вязкости жид-

кости. Дроссель 4, служащий для

компенсации влияния переменной

нагрузки станка, установлен на

выпускном трубопроводе, что обес-

печивает более равномерную по-

дачу стола 6 станка. Клапан 5

имеет автоматическое управление

при помощи трубок, соединяющих

его полости с нагнетательным и

выпускным трубопроводами. Змее-

вик 3 пропускает весь объем жид-

кости, и можно считать, что паде-

ние давления до и после змеевика 3

зависит только от вязкости жидко-

сти. При увеличении вязкости пере-

пад давления возрастает и клапан 5

перемещается вниз, перекрывая от-

вод жидкости в резервуар, благо-

даря чему уменьшается перепад давления до и после змеевика 3.

Если рабочее давление на стол 6 станка понижается и скорость

станка начинает возрастать, клапан 5 перемещается вверх и увели-

чивает проход жидкости в резервуар, вследствие чего увеличение

скорости прекращается. В случае уменьшения вязкости или увеличе-

ния рабочей нагрузки  к л а п а н 5 автоматически движется в направ-

лениях, обратных описанным выше.

4260

МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С ДВОЙНЫМ

ДРОССЕЛИРОВАНИЕМ

СГП

Пр

Насос 1 нагнетает жидкость из ре-

зервуара в рабочий цилиндр 2 че-

рез змеевик 3, служащий для ком-

пенсации изменения вязкости, и

дроссель 4 с ручной настройкой,

служащий для компенсации влия-

ния переменной нагрузки станка.

Клапан 5 в случае изменения пе-

репада давления в змеевике 3,

передвигаясь, автоматически ме-

няет гидравлическое сопротивление

в нагнетательном трубопроводе,

компенсируя этим изменение вяз-

кости и рабочей нагрузки на стол

6 станка. Излишек жидкости из

системы уходит через предохрани-

тельный клапан 7.

665

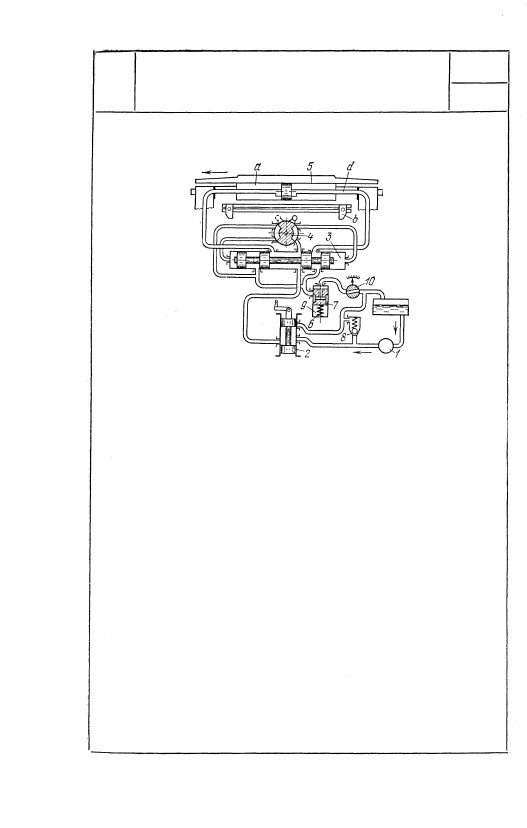

Насос 1 подает жидкость через пусковой клапан 2, золотник

3, управляемый краном реверса 4, и канал а неподвижного

штока в левую полость цилиндра 5, причем последний пере-

мещается в направлении, указанном стрелкой. Правая край-

няя полость цилиндра золотника 3 сообщена при этом с ли-

нией нагнетания. Жидкость из правой полости цилиндра 5

удаляется через канал d неподвижного штока, золотник 3,

редукционный клапан 9 и дроссель 10 в бак. Жидкость по-

ступает через боковые окна, радиальные и осевое отверстия

в верхнюю полость клапана 9 и действует на поршень 7,

находящийся под воздействием пружины 6. Чем больше дав-

ление жидкости в верхней полости клапана 9, тем больше

перекрывается подвод жидкости к дросселю 10, так что на

входе в дроссель постоянно поддерживается мало меняю-

щееся по величине низкое давление. Клапан 8 служит для

предохранения системы от перегрузки. При перемещении вле-

во цилиндра 5 упор b стола воздействует на рычаг крана

реверса 4, поворачивая его. При этом крайняя левая полость

цилиндра золотника 3 сообщается с линией нагнетания, а

правая — с баком. Золотник 3 благодаря этому перемещает-

ся вправо. Жидкость из насоса в этом случае поступает в

правую полость цилиндра 5, перемещая его вправо. Привод

дает одинаковые скорости цилиндра в обоих направлениях

движения.

666

4261

МЕХАНИЗМ ГИДРОПРИВОДА СТОЛА

СТАНКА С ДВОЙНЫМ

ДРОССЕЛИРОВАНИЕМ ЖИДКОСТИ

СГП

Пр

Насос 1 подает жидкость через пусковой кран 2 и золотник

о, управляемый краном реверса 4, в правую полость цилинд-

ра 5; при этом поршень 6 и связанный с его штоком стол

станка перемещаются влево. Жидкость из левой полости ци-

линдра удаляется через дроссель 10 и золотник 3 в бак.

Крайняя левая полость цилиндра золотника 3 сообщена при

этом с линией нагнетания. Редукционный клапан 9 автома-

тически регулирует давление перед дросселем 10 и скорость

движения стола. Давление в выпускном трубопроводе дейст-

вует на верхний торец поршня 7 против действия пружины

11. При увеличении скорости стола станка, а следовательно,

давления перед дросселем 10, поршень 7 опускается и пере-

пускает часть жидкости из нагнетательного трубопровода в

бак, что снижает скорость. При понижении давления поршень

7 поднимается, уменьшая количество перепускаемой в бак

жидкости и поддерживая заданную скорость. При перемеще-

нии стола влево упор а поворачивает кран реверса 4. При

этом крайняя правая полость золотника 3 сообщается с ли-

нией нагнетания, а крайняя левая полость — с баком, благо-

даря чему золотник 3 перемещается влево. Жидкость пода-

ется в левую полость цилиндра 5 помимо дросселя 10 и

редукционного клапана 9 через односторонний клапан 12.

Поршень 6 при этом быстро перемещается вправо. Клапан 8

предохраняет систему от перегрузки.

667

4262

МЕХАНИЗМ ГИДРОПРИВОДА СТОЛА

СТАНКА С ДВОЙНЫМ

ДРОССЕЛИРОВАНИЕМ ЖИДКОСТИ

СГП

Пр

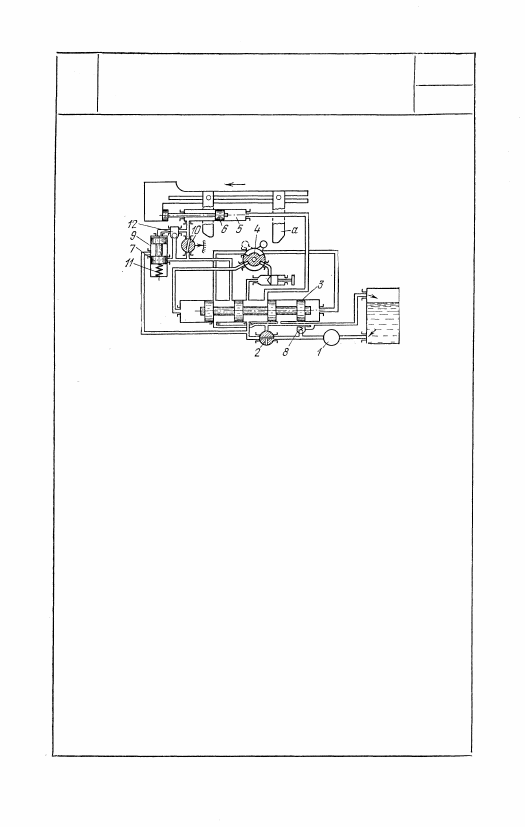

МЕХАНИЗМ ПРИВОДА СТОЛА

4263 СТАНКА С АВТОМАТИЧЕСКИМ

РЕВЕРСИРОВАНИЕМ

СГП

Пр

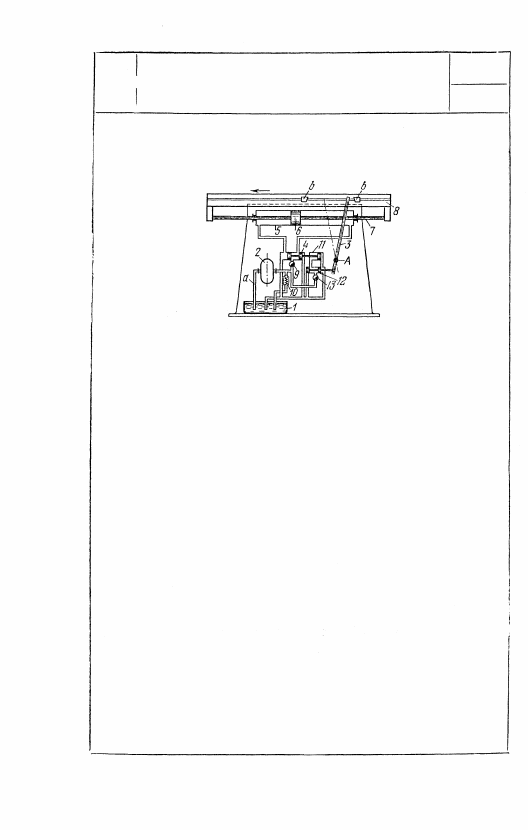

Жидкость поступает из резервуара 1 через вса-

сывающий трубопровод а в гидронасос 2, откуда

поступает в нагнетательный трубопровод. В пра-

вом положении рычага 3, вращающегося вокруг

неподвижной оси A, показанном на рисунке,

жидкость из трубопровода поступает через рас-

пределитель 4 в правую полость цилиндра 5, пе-

ремещая поршень 6, шток 7 и связанный с ними

стол 8 станка влево. Из левой полости цилиндра

5 жидкость уходит через распределитель 4 в ре-

зервуар 1. В левом положении рычага 3 жидкость

попадает в левую полость цилиндра 5, перемещая

стол 8 вправо. При этом жидкость из правой по-

лости цилиндра 5 уходит через распределитель 4

в резервуар. Рычаг 3 поворачивается посредством

упорных кулачков b, расположенных на движу-

щемся столе 8 станка. Дроссель 9 регулирует ко-

личество жидкости, подаваемой в цилиндр 5. Из-

лишнее количество жидкости удаляется через

клапан 10 в резервуар 1. Для устранения неоп-

ределенности в положении рычага 3 служит рас-

пределитель 12, управляющий движением порш-

ня 11. Скорость поршня настраивается дроссе-

лем 13.
