МЕХАНИЗМ ПРИВОДА СТОЛА СТАНКА

СГП

Пр

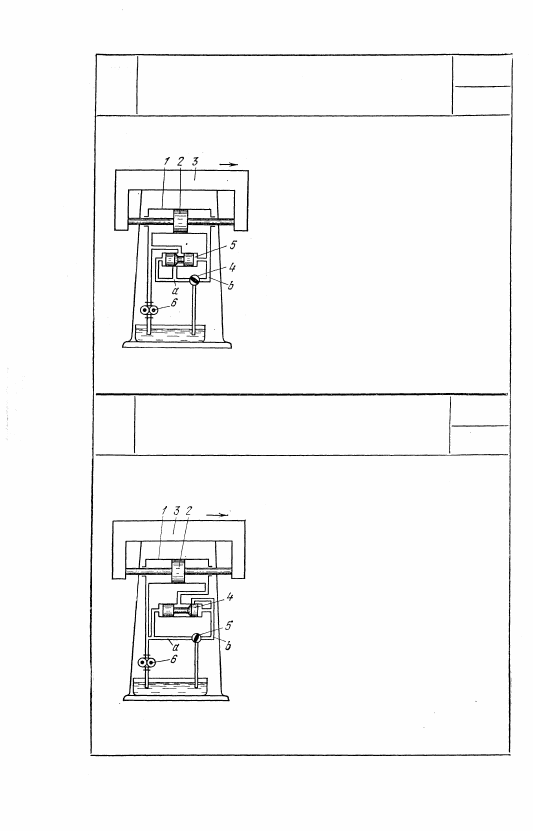

Жидкость от насоса 5 под постоянным дав-

лением через кран 6 поступает в левую по-

лость цилиндра 1, и поршень 2 вместе со

столом 3 станка перемещается вправо. Если

кран 6 установлен так, что трубопровод а

открыт, а трубопровод b закрыт, то стол 3

перемещается с максимальной скоростью;

при этом клапан 4 под действием давления

жидкости перемещается вправо, а жидкость,

вытесняемая из правой полости цилиндра 1,

поступает в резервуар. Если кран 6 уста-

новлен так, что трубопровод а закрыт, а

трубопровод b открыт, то жидкость, пода-

ваемая насосом 5, перемещает клапан 4

влево и поступает в резервуар; при этом

стол 3 останавливается. Таким образом, ме-

няя положение крана 6, можно регулиро-

вать объем жидкости, поступающей в ци-

линдр 1, и скорость перемещения стола 3.

Предохранительный клапан 7 перепускает

излишек жидкости в резервуар.

661

4254

МЕХАНИЗМ ПРИВОДА СТОЛА СТАНКА

СГП

Пр

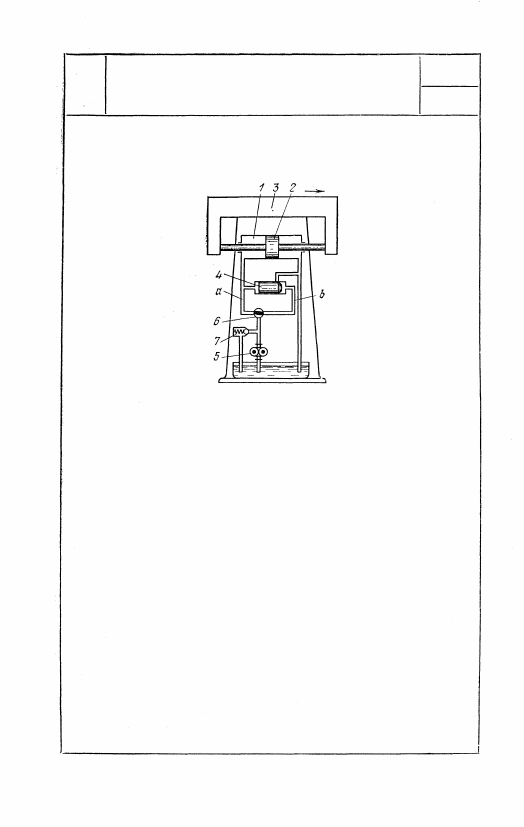

Жидкость от насоса 6 под постоянным

давлением поступает в левую полость ци-

линдра 1, и поршень 2 вместе со столом

3 станка перемещается вправо. Вытесняе-

мая из правой полости цилиндра 1 жид-

кость поступает к крану 4 и клапану 5.

Если кран 4 установлен так, что трубопро-

вод а закрыт, а трубопровод b открыт, то

вытесняемая жидкость поступает в резер-

вуар и стол 3 перемещается с максималь-

ной скоростью. Если кран 4 установлен

так, что трубопровод а открыт, а трубо-

провод b закрыт, то клапан 5 под дейст-

вием давления вытесняемой жидкости пере-

мещается влево, подаваемая насосом 6

жидкость поступает в резервуар, и стол

3 останавливается. Таким образом, меняя

положение крана 4, можно изменять объем

жидкости, подаваемой в цилиндр 1, и ско-

рость перемещения стола 3.

4255

МЕХАНИЗМ ПРИВОДА СТОЛА СТАНКА

СГП

Пр

Жидкость от насоса 6 под постоянным дав-

лением поступает в левую полость цилинд-

ра I, и поршень 2 вместе со столом 3

станка перемещается вправо. Вытесняемая

из правой полости цилиндра 1 жидкость

проходит через клапан 4 к крану 5. Если

кран установлен так, что трубопровод а

закрыт, а трубопровод b открыт, то кла-

пан 4 под действием давления жидкости

перемещается вправо и жидкость, вытес-

няемая из цилиндра 1, поступает в резер-

вуар; при этом стол 3 перемещается с мак-

симальной скоростью. Если кран 5 уста-

новлен так, что трубопровод а открыт, а

трубопровод b закрыт, то клапан 4 под

действием давления жидкости перемеща-

ется влево, а подаваемая насосом 6 жид-

кость поступает в резервуар, и стол 3

останавливается. Таким образом, меняя

положение крана 5, можно регулировать

поступление жидкости в цилиндр 1 и ско-

рость перемещения стола 3.

662

4256

МЕХАНИЗМ ГИДРОПРИВОДА

СТОЛА СТАНКА

СГП

Пр

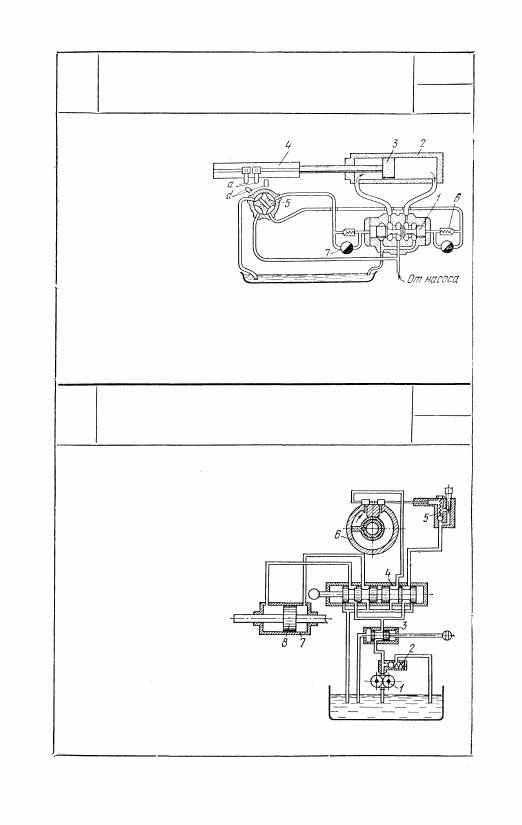

Жидкость подается на-

сосом через корпус зо-

лотника 1 в левую по-

лость рабочего цилинд-

ра 2, передвигая пор-

шень 3 и соединенный

с ним стол 4 станка

вправо. Из правой поло-

сти жидкость удаляется

также через золотник в

бак. При движении сто-

ла станка упоры а,

укрепленные на нем,

воздействуя на высту-

пы d крана 5, повора-

чивают его. Часть жид-

кости из насоса подается в кран и, открывая шариковый  к л а п а н 6,

передвигает золотник 1 в крайнее левое положение. Жидкость из ле-

вой полости золотника сливается через дроссель 7 и край 5 в бак,

В этом случае жидкость из насоса поступает в правую полость ци-

линдра, перемещая поршень 3 и стол 4 влево.

Насос 1 подает жидкость

под давлением через пус-

ковой золотник 3 в поло-

сти распределительного зо-

лотника 4. Отсюда часть

жидкости направляется че-

рез шариковый клапан 5

в ротационный мотор 6, со-

общая его валу вращатель-

ное движение в направле-

нии, указанном стрелкой.

Часть жидкости направля-

ется в левую полость ци-

линдра 7, перемещая пор-

шень 8 вправо. Жидкость

из нерабочих полостей гид-

ромотора 6 и цилиндра 7

направляется через золот-

ник 4 в бак. Золотник 4

управляется от упоров сто-

ла станка. При его пере-

мещении вправо произво-

дится реверсирование гидро-

мотора и поршня гидроци-

линдра.

663

4257

МЕХАНИЗМ

ГИДРОПРИВОДА СТОЛА СТАНКА

СГП

Пр

4258

МЕХАНИЗМ ПРИВОДА СТОЛА СТАНКА

С АВТОМАТИЧЕСКИ РАБОТАЮЩИМ

КЛАПАНОМ

СГП

Пр

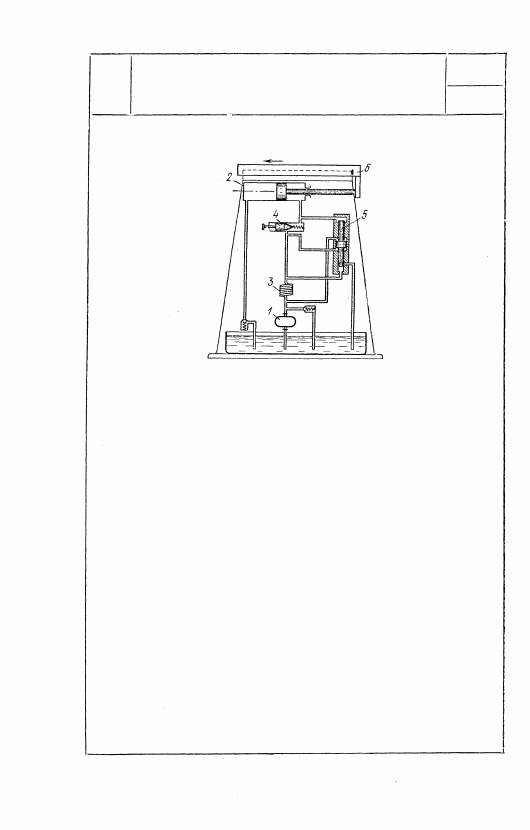

Насос 1 нагнетает жидкость из резервуара в рабо-

чий цилиндр 2 через змеевик 3, служащий для ком-

пенсации влияния вязкости жидкости, и дроссель 4,

служащий для компенсации влияния переменной ра-

бочей нагрузки станка. Для установки скорости

стола 6 станка дроссель 4 регулируется от руки.

Клапан 5 имеет автоматическое управление при по-

мощи трубок, ответвляющихся к нему от нагнета-

тельного трубопровода. Змеевик 3 пропускает весь

объем жидкости, и можно считать, что падение дав-

ления на змеевике зависит только от вязкости жид-

кости. При увеличении вязкости перепад давления

возрастает и клапан 5 перемещается вниз, перекры-

вая отвод жидкости в резервуар, благодаря чему

уменьшается перепад давления до и после змеевика

3. Через дроссель 4 проходит рабочая часть жид-

кости, определяющая скорость движения стола 6

станка. Если рабочее давление на стол 6 станка по-

нижается и скорость стола начинает возрастать,

клапан 5 перемещается вверх и увеличивает проход

жидкости в резервуар, вследствие чего увеличение

скорости стола прекращается. В случае уменьшения

вязкости или увеличения рабочей нагрузки клапан 5

автоматически перемещается соответственно вверх

или вниз.
