МЕХАНИЗМ ГИДРОПРИВОДА СТАНКА

С РЕГУЛЯТОРОМ СКОРОСТИ

СГП

Пр

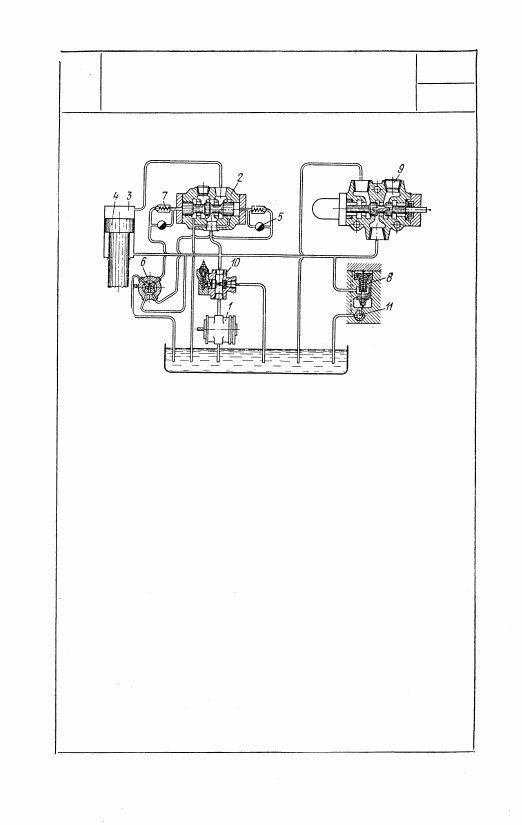

Насос 1 подает жидкость через золотник 2 в верхнюю

полость рабочего цилиндра 3, причем поршень 4 дви-

жется вниз. При этом нижняя полость цилиндра 3

сообщается с линией нагнетания. Золотник 2 управля-

ется краном 6. В конце хода поршня 4 на кран 6

воздействуют упоры движущейся головки станка, в

результате чего кран поворачивается и жидкость под

давлением из нагнетательной линии через кран и ша-

риковый клапан 7 поступает под левый торец поршня

золотника 2 и передвигает его вправо, а жидкость из

правой полости цилиндра золотника 2 сливается через

дроссель 5 и кран 6 в бак. В этом случае жидкость

из насоса поступает в нижнюю полость цилиндра 3,

в то время как верхняя полость через золотник 2 со-

общается с баком. Поршень 4 движется вверх. Регули-

рование скорости поршня осуществляется регулятором

скорости, включенным в нагнетательную линию систе-

мы и состоящим из дросселя 11 и редукционного кла-

пана 8, автоматически поддерживающего постоянное

давление перед дросселем. Для пуска и остановки сис-

темы используется золотник 9, который в случае оста-

новки соединяет нагнетательную линию с баком. Кла-

пан 10 предназначен для предохранения системы от пе-

регрузки.

645

4234

МЕХАНИЗМ ГИДРОПРИВОДА СТАНКА

С РЕВЕРСИРУЕМЫМ ЗОЛОТНИКОМ

СГП

Пр

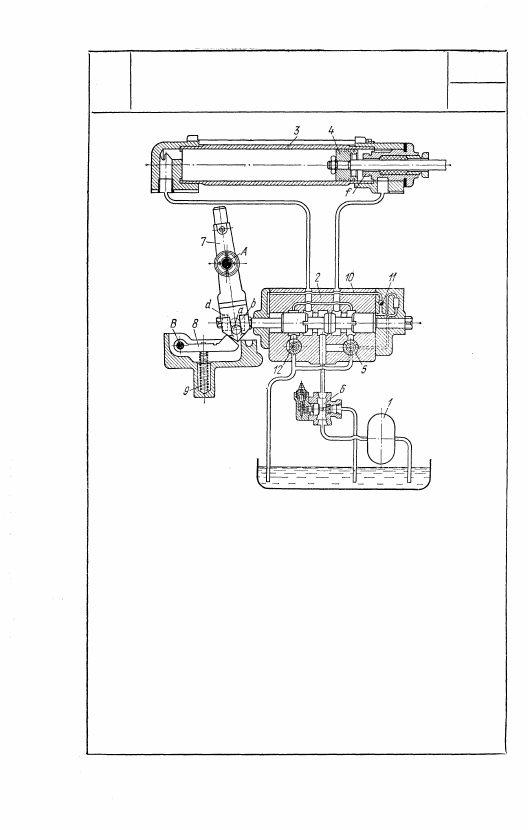

Насос 1 подает жидкость через золотник 2 в левую полость рабочего

цилиндра 3, перемещая поршень 4 вправо. Жидкость из правой по-

лости через золотник 2 и дроссель 5 сливается в бак. Клапан 6

предохраняет систему от перегрузки. Укрепленный на столе станка

упор, не- показанный на рисунке, в конце хода поршня воздействует

на рычаг 7, который поворачивается вокруг неподвижной оси А. При

этом рычаг 8 под действием рычага 7 поворачивается вокруг непод-

вижной оси В, преодолевая действие пружины 9. Когда рычаг 7

займет вертикальное положение, пружина 9 перебрасывает его во

второе крайнее положение. Укрепленный на рычаге 7 палец а воз-

действует на заплечики dиb поршня золотника и перемещает его

в крайнее положение. В момент переключения золотника происходит

торможение стола станка, причем жидкость из левой полости золот-

ника перепускается под его правый торец через канал 10 и дроссель

11, регулировкой которого может быть достигнута требуемая ско-

рость переключения золотника, обеспечивающая плавный реверс.

Поршень 4 рабочего цилиндра в крайнем положении тормозится за

счет того, что выступ f рабочего цилиндра входит в камеру, обра-

зованную в поршне, с малым зазором. Жидкость, вытесненная через

этот зазор, осуществляет тормозящее действие. Пуск и остановка

системы производится поворотом крана 12, который может соеди-

нять в случае остановки нагнетательную линию насоса со сливом

в бак.

646

4235

МЕХАНИЗМ ГИДРОПРИВОДА

С ДВОЙНЫМ

ДРОССЕЛИРОВАНИЕМ ЖИДКОСТИ

СГП

Пр

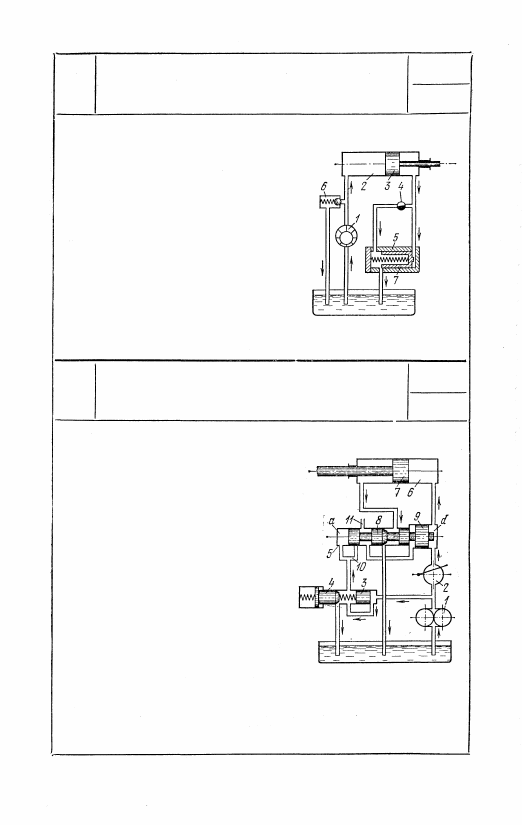

Насос 1 подает жидкость в левую полость

цилиндра 2; при этом поршень 3 пере-

мещается вправо. Жидкость из правой

полости цилиндра 2 поступает в дрос-

сель 4 и через  к л а п а н 5 удаляется в бак.

Клапан 6 поддерживает постоянным дав-

ление в линии нагнетания. При повыше-

нии давления в правой полости цилиндра

и выходном трубопроводе поршень 7 кла-

пана перемещается влево, благодаря че-

му увеличивается давление на выходе из

дросселя 4. Таким образом, перепад дав-

ления в дросселе. 4 поддерживается по-

стоянным.

4236

М Е Х А Н И З М ГИДРОПРИВОДА

С ДВУМЯ НАСОСАМИ

СГП

Пр

Зубчатый насос 1 подает жидкость

к насосу 2 с переменной производи-

тельностью. Излишнее количество

жидкости удаляется через клапаны 3

и 4 в бак. Полость а цилиндра 5 со-

единяется с линией нагнетания зубча-

того насоса 1. Насос 2 подает жид-

кость в правую полость рабочего ци-

линдра 6 через цилиндр 5, в полости d

которого устанавливается давление,

развиваемое регулируемым насосом 2.

Поршень 7 под воздействием жидко-

сти перемещается влево. Жидкость из

левой полости удаляется в бак после

дросселирования ее через щель, обра-

зованную конусом плунжера 8. Плун-

жер 9 имеет диаметр больше, чем

плунжер 8. Оба плунжера переме-

щаются в зависимости от разности

давлений, действующих на их торцы.

Когда поршень 7 в конце рабочего хо-

да останавливается, давление в пра-

вой полости увеличивается и плунже-

ры 8 и 9 перемещаются влево, так что

жидкость под давлением из трубопровода 10 поступает в трубопро-

вод 11 к  к л а п а н у (не изображенному на рисунке), реверсирующему

ход поршня 7.

647

4237

МЕХАНИЗМ ГИДРОПРИВОДА

С ДВУМЯ НАСОСАМИ

СГП

Пр

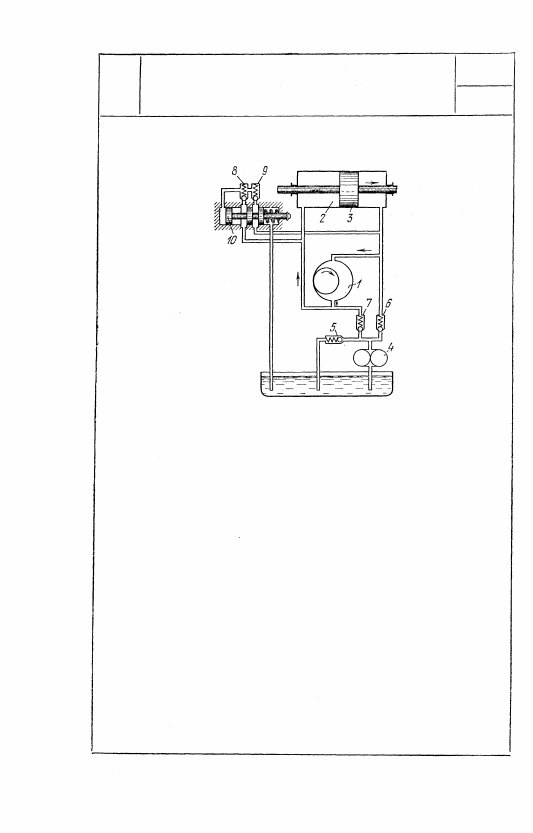

Регулируемый насос 1 подает жидкость в ле-

вую полость рабочего цилиндра 2, поршень 3

которого перемещается вправо. Жидкость из

правой полости цилиндра 2 возвращается в

насос. Регулирование скорости поршня 3 и из-

менение направления его движения осущест-

вляются смещением статора насоса 1. Зубча-

тый насос 4 пополняет утечки в системе. Пе-

реливной клапан 5 всегда открыт. Утечки в

системе пополняются через клапаны 6 или 7

в зависимости от направления движения порш-

ня 3. В положении, изображенном на рисунке,

утечки пополняются через клапан 6, а клапан

7 закрыт высоким давлением в левой полости

цилиндра 2. При перегрузке и чрезмерном уве-

личении давления поршень 10 сдвигается впра-

во посредством открытия клапанов 8 или 9,

устанавливая сообщение между нагнетатель-

ным и всасывающим трубопроводами. Благо-

даря этому при остановке поршня 3 насос 1

работает под малым давлением.
