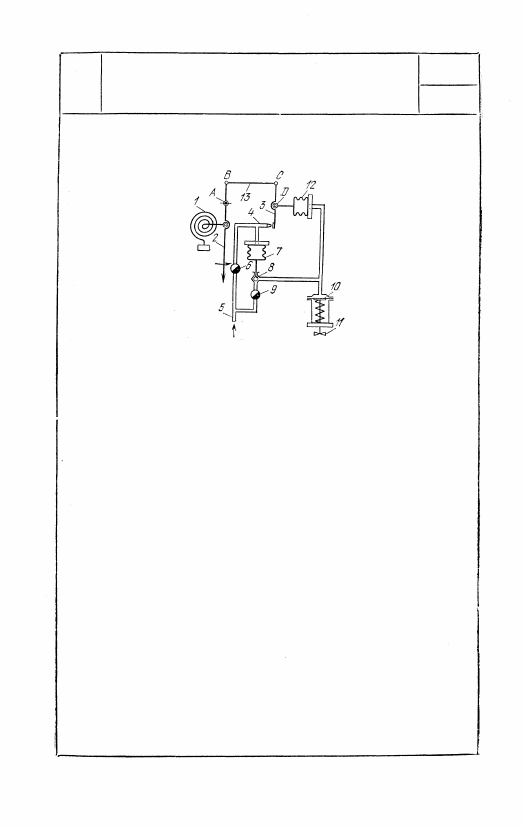

Стрелка 2, вращающаяся вокруг неподвижной оси А,

связана с трубкой Бурдона 1 и посредством звена 13,

входящего во вращательные пары В и С, с заслонкой

3, прикрывающей сопло 4, к которому по трубке 5 че-

рез дроссель 6 подается сжатый воздух. Трубка сопла

сообщается с сильфоном 7, к которому прикреплен

шариковый клапан 8. К клапану подводится через

дроссель 9 воздух того же давления, что и к соплу 4.

Камера шарикового клапана 8 сообщается с атмосфе-

рой и с мембранной камерой сервомотора 10. При по-

вышении давления выше нормального стрелка 2 пово-

рачивается вокруг оси А в направлении, указанном

стрелкой. Заслонка 3 отклоняется от сопла 4, давле-

ние в сильфоне 7 падает, шариковый клапан 8 под-

нимается и закрывает выход воздуха в атмосферу. Дав-

ление на мембрану в сервомоторе 10 возрастает, и кла-

пан 11 прикрывается, уменьшая приток теплоносителя

в систему. Одновременно с этим возросшее давление

растягивает сильфон 12, который возвращает заслонку

3 в прежнее положение, благодаря чему шариковый

клапан 8 опускается, давление в сервомоторе стабили-

зируется. При понижении давления перестановка эле-

ментов регулятора будет совершаться в обратном по-

рядке.

589

4163

МЕХАНИЗМ РЕГУЛЯТОРА ДАВЛЕНИЯ

С ЖЕСТКОЙ ОБРАТНОЙ СВЯЗЬЮ

УГП

Рг

4164

МЕХАНИЗМ РЕГУЛЯТОРА

ДАВЛЕНИЯ С ЖЕСТКОЙ

ОБРАТНОЙ СВЯЗЬЮ

УГП

Рг

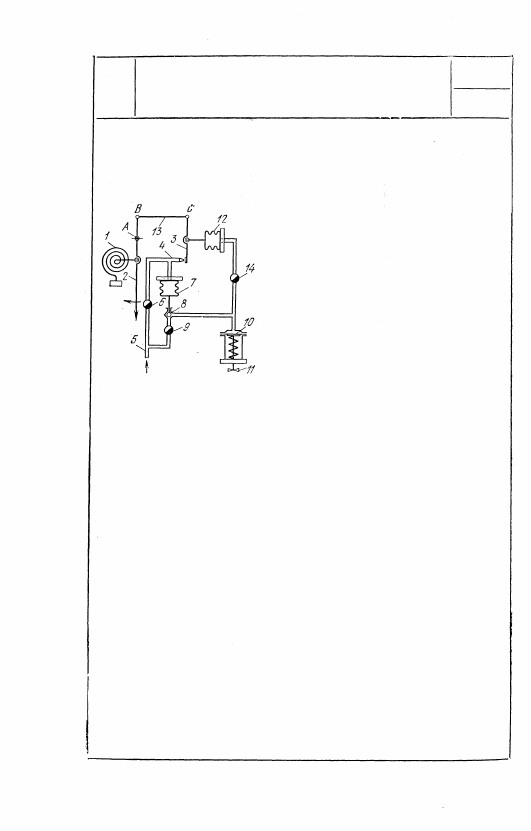

При понижении давления регулиру-

емого объекта, связанная с трубкой

Бурдона 1 стрелка 2, вращающаяся

вокруг неподвижной оси А, отклоня-

ется влево и посредством звена 13,

входящего во вращательные пары В

и С, отклоняет заслонку 3, прибли-

жая ее к соплу 4, к которому по

трубке 5 через дроссель 6 подводит-

ся сжатый воздух. Одновременно

сжатый воздух подводится через

дроссель 9 в камеру шарикового кла-

пана 8, соединенного с сильфоном 7,

внутренняя полость которого в свою очередь сообщается с соп-

лом 4. Камера шарикового клапана сообщается с атмосфе-

рой и с полостью мембранного сервомотора 10. При прибли-

жении заслонки 3 к соплу 4 давление внутри сильфона 7

возрастает, и шариковый клапан 8 опускается, соединяя по-

лость сервомотора 10 с атмосферой. Давление на мембрану

10 понижается, клапан 11 открывается, увеличивая приток

теплоносителя в систему. Полость сильфона 12 сообщается

с камерой мембранного сервомотора с помощью дросселя 14,

благодаря чему давление в сильфоне 12 понижается с неко-

торым запозданием, в течение которого давление на мембра-

ну сервомотора 10 продолжает оставаться меньше того, ко-

торое было бы при обычной работе сильфона обратной связи,

т. е. без дросселя 14. Поэтому регулирующий клапан дает

вначале большее увеличение подачи теплоносителя, что спо-

собствует уменьшению последующего отклонения регулируе-

мого параметра и сокращению длительности переходного ре-

жима. Дросселем 14 можно воздействовать на скорость про-

цесса регулирования. При повышении давления перестановка

элементов регулятора будет совершаться в обратном порядке.

590

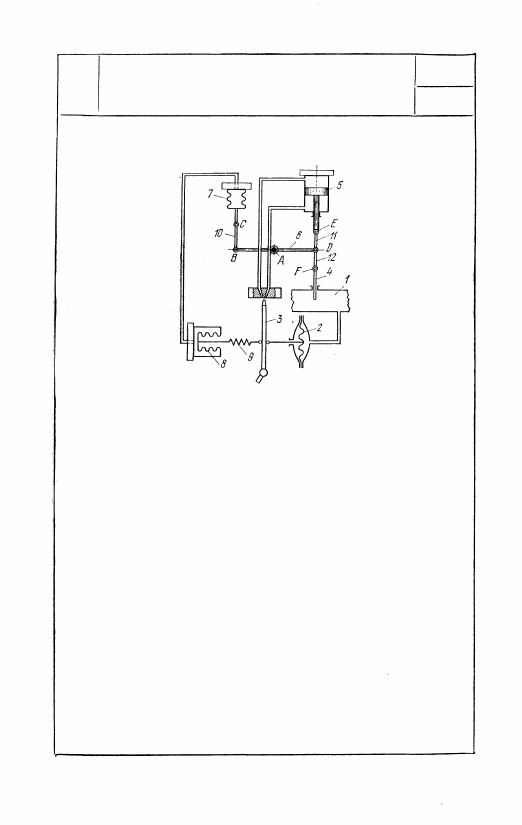

При повышении давления в трубопроводе 1

мембрана 2 прогибается влево и сдвигает

струйную трубку 3 так, что отверстие ее рас-

полагается против левого канала, и жидкость

из трубки поступает в верхнюю полость ци-

линдра сервомотора. Поршень 5 опускается

и прикрывает задвижку 4. При этом рычаг 6,

вращающийся вокруг неподвижной оси A, про-

межуточным звеном 10, входящим во враща-

тельные пары В и С с рычагом 6 и сильфо-

ном 7, сжимает этот сильфон. Система, со-

стоящая из двух сильфонов 7 и 8, заполнена

жидкостью и герметична. При сжатии силь-

фона 7 в нем повышается давление. Силь-

фон 8 растягивается и через пружину 9 дей-

ствует на трубку 3, приводя ее в среднее по-

ложение. При понижении давления в трубо-

проводе 1 перемещение элементов регулятора

будет совершаться в обратном порядке.

Звенья 11 и 12 входят в две вращательные

пары D со звеном 6 и во вращательные па-

ры Е и F с поршнем 5 и задвижкой 4.

591

4165

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

РЕГУЛЯТОРА ДАВЛЕНИЯ

С ЖЕСТКОЙ ОБРАТНОЙ СВЯЗЬЮ

УГП

РР

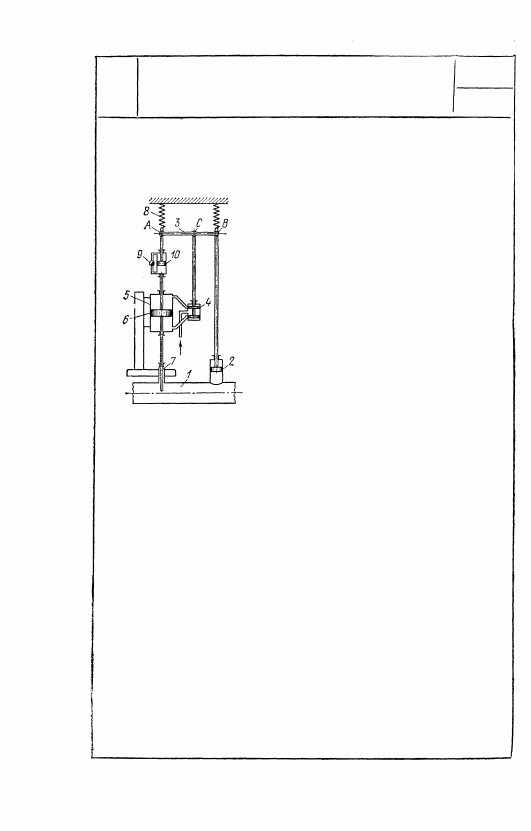

Рычаг 3, подвешенный на пружинах

8, входит во вращательные пары А,

С и В со штоками поршней 10, 4 и

2. При повышении давления в трубо-

проводе 1 поршень 2 перемещается

вверх и при помощи рычага 3 пере-

мещает вверх золотник 4, при этом

верхняя часть цилиндра 5 соединя-

ется с цилиндром золотника 4, в ко-

торый поступает жидкость. Поршень

6 вместе с задвижкой 7 начинает

опускаться. Одновременно будут опу-

скаться точка А рычага 3 и катар-

ракт 10, представляющий собой при-

способление в виде цилиндра, в ко-

тором находится поршень, делящий

цилиндр на две полости, соединенные между собой трубкой с

дросселем 9. Пружина 8 будет при этом несколько растяги-

ваться. При опускании точки A рычаг 3 будет поворачивать-

ся вокруг оси В, в связи с чем будут перемещаться ниже

точка С и соединенный с ней золотник 4. Через некоторое

время золотник 4 займет свое среднее положение, и движе-

ние заслонки 7 прекратится. Устанавливается новое положе-

ние равновесия, но при давлении, несколько большем задан-

ного. Чтобы давление привести к требуемому, используется

действие катарракта 10. Вследствие натяжения пружины 8

давление жидкости в верхней полости цилиндра катарракта

будет больше, чем в нижней, и жидкость начнет перетекать

в нижнюю полость. При этом будут перемещаться вверх пор-

шень катарракта и точка А рычага 3. Золотник 4 снова пере-

мещается вверх, и заслонка опускается, вследствие чего дав-

ление в трубопроводе дополнительно понижается. При пони-

жении давления перестановка элементов регулятора будет

совершаться в обратном порядке.
