Механизмы в современной технике (Артоболевский) - часть 720





4029

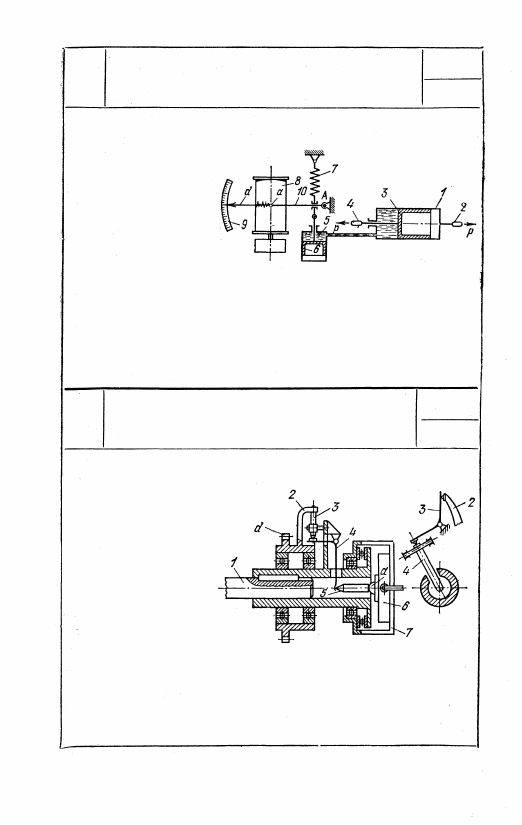

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

ТЯГОВОГО ДИНАМОГРАФА

РГП

Цилиндр 1 жестко

связан с серьгой 2, а

шток поршня 3 — с

серьгой 4. Под дейст-

вием измеряемого рас-

тягивающего уси-

лия р жидкость, за-

полняющая цилиндр,

испытывает давление,

соответствующее величине действующего усилия. Жидкость

поступает в цилиндр 5 и перемещает поршень 6, растягивая

пружину 7. Деформация пружины 7 фиксируется штифтом а

рычага 10, вращающегося вокруг неподвижной оси A, на вра-

щающемся барабане 8. Стрелка d рычага 10 показывает на

шкале Р величину измеряемого усилия.

4030

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

РОТАЦИОННОГО ДИНАМОГРАФА

РГП

Динамограф устанав-

ливается на ведущем

валу 1 машины и

снабжается шкивом

или звездочкой d, пе-

редающей крутящий

момент на ведомый

вал посредством ры-

чага 2, который воз-

действует на двупле-

чий рычаг 3. Рычаг 3

в свою очередь пере-

дает давление на двуплечий рычаг 4. Осевое усилие, воздейст-

вуя на стержень 5, передается на шарик а месдозы 6, укреплен-

ной на неподвижной скобе 7. Давление жидкости в месдозе 6

регистрируется манометром.

485

и

и

4031

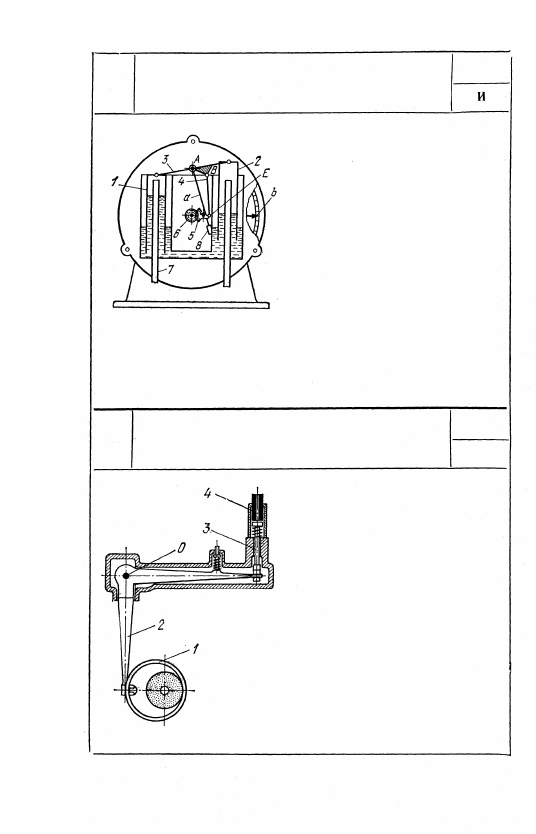

РЫЧАЖНЫЙ МЕХАНИЗМ

КОЛОКОЛЬНОГО ТЯГОМЕРА

РГП

Прибор состоит из двух колоко-

лов 1 и 2, подвешенных на трех-

плечем коромысле 3, вращающем-

ся вокруг неподвижной оси A,

опущенных в два сообщающиеся

между собой сосуда с жидкостью.

При соединении подколокольного

пространства с объектом измере-

ния посредством трубки 7 возни-

кающее под колоколом давление

заставит его переместиться. При

этом поворачивается коромысло 3,

угол поворота которого через тягу 4, входящую во враща-

тельные пары В и Е с коромыслом 3 и зубчатым сектором 5,

и зубчатую передачу 5 и 6 передается на стрелку b прибора.

Груз 8, подвешенный на плече а коромысла 3, стабилизует

движение коромысла 3.

4032

РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ИЗМЕРЕНИЯ ВНУТРЕННЕГО

ДИАМЕТРА ИЗДЕЛИЯ ПРИ ШЛИФОВАНИИ

РГП

При изменении размера изделия 1,

при внутреннем шлифовании, ры-

чаг 2 поворачивается вокруг не-

подвижной оси О, изменяя поло-

жение стержня 3 относительно

сопла 4 измерительной головки, в

которую подается сжатый воздух.

В зависимости от зазора между

торцом сопла и стержнем 3 изме-

няется давление в приборе, не по-

казанном на рисунке, которое

может быть измерено манометром.

Величина зазора зависит от внут-

реннего диаметра шлифуемого из-

делия.

486

И

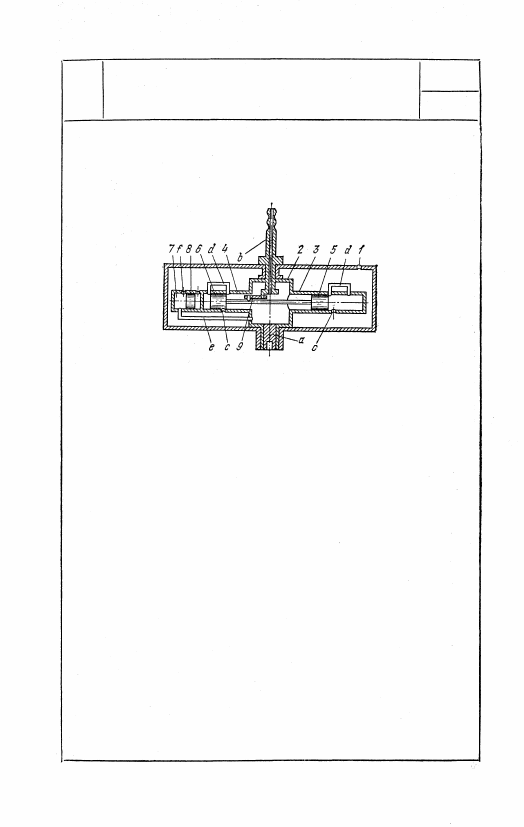

В неподвижном кожухе 1 вращается камера 2 с двумя

цилиндрами 3 и 4. С одной стороны камеры 2 имеется на-

конечник а, с помощью которого камера 2 приводится во

вращение от испытуемого вала. С другой стороны в ка-

меру 2 вводится неподвижный наконечник b, через кото-

рый давление, создающееся в камере 2, передается мано-

метру. На неподвижном наконечнике b имеется палец, на

котором одет кривошип 9, обеспечивающий при вращении

камеры 2 возвратно-поступательное движение штока с пор-

шнями 5 и 6. При движении поршней 5 и 6 воздух, вса-

сываемый через отверстия с, по трубкам d подается в

камеру 2. Из камеры 2 воздух поступает по трубке е в ка-

меру 7, в которой свободно перемещается поршень 8. Дав-

ление поступающего воздуха стремится переместить пор-

шень 8 к оси вращения камеры 2 и открыть для выхода

воздуха отверстие f. С другой стороны, под действием

центробежной силы поршень 8 стремится переместиться

в противоположном направлении и перекрыть отверстие f.

Вследствие этого в камере 7 и в камере 2 устанавливается

давление, пропорциональное центробежной силе поршня

8, т. е. квадрату угловой скорости испытуемого вала.

487

4033

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ПНЕВМАТИЧЕСКОГО ТАХОМЕТРА

РГП

И

РЫЧАЖНЫЙ МЕХАНИЗМ ПРИБОРА

ДЛЯ КОНТРОЛЯ ПРАВИЛЬНОСТИ

РАСПОЛОЖЕНИЯ ФАСКИ КЛАПАНА

РГП

Клапан 1 устанавливается на эталонную втул-

ку 2, смонтированную в корпусе прибора. Клапан

прижимается к втулке коническим седлом по-

средством зажима 3, вращающегося вокруг не-

подвижной оси A, действующего на него через

крышку 4 и упор 5, находящийся под воздейст-

вием пружины 6. Сжатый воздух поступает из

пневматического измерительного прибора в по-

лость а крышки. 4. Если седло клапана окажется

концентричным к его стержню, воздух не прой-

дет через место сопряжения седла клапана и

фаски втулки. При этом давление в полости а

поднимается, что регистрируется манометром при-

бора. При наличии биения седла клапана воздух

будет просачиваться через место сопряжения кла-

пана со втулкой и уходить в атмосферу через

отверстие d. При этом давление в полости а упа-

дет. При нажатии на кнопку 7 рычаг 5, вращаю-

щийся вокруг неподвижной оси В, поднимает про-

веренный клапан.

488

4034

И
