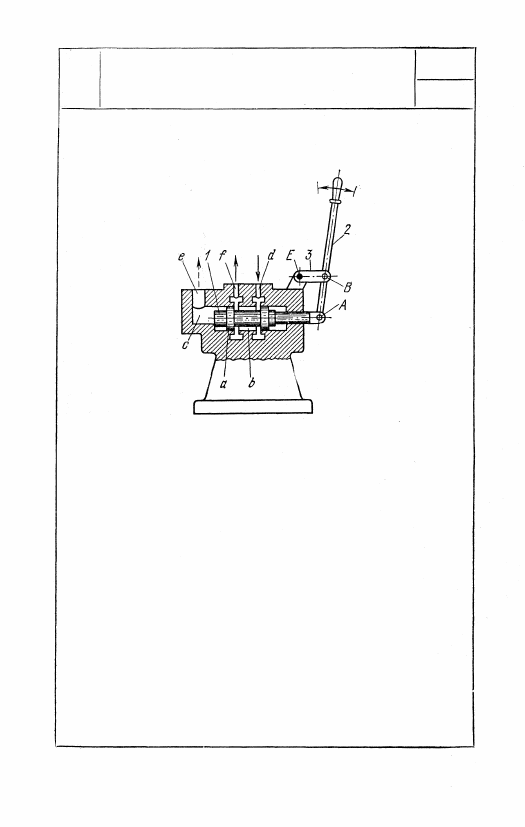

Золотник 1 перемещается с помощью

рукоятки 2, входящей во вращатель-

ные пары А и В с золотником 1 и

звеном 3, вращающимся вокруг не-

подвижной оси Е. Поршни а золот-

ника 1 разделяют внутренний объем

золотника на две полости, полость b,

сообщающуюся посредством канала d

с магистралью высокого давления,

и полость с, сообщающуюся посред-

ством канала е с магистралью низ-

кого давления. При перемещении

золотника 1. в крайнее левое поло-

жение, как это показано на рисунке,

канал 1 сообщается с магистралью

высокого давления; в правом край-

нем положении золотника канал f

сообщается с магистралью низкого

давления.

477

4018

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ ЗОЛОТНИКА

ДЛЯ РЕГУЛИРОВАНИЯ

ПОДАЧИ ЖИДКОСТИ

РГП

РГП

ДР

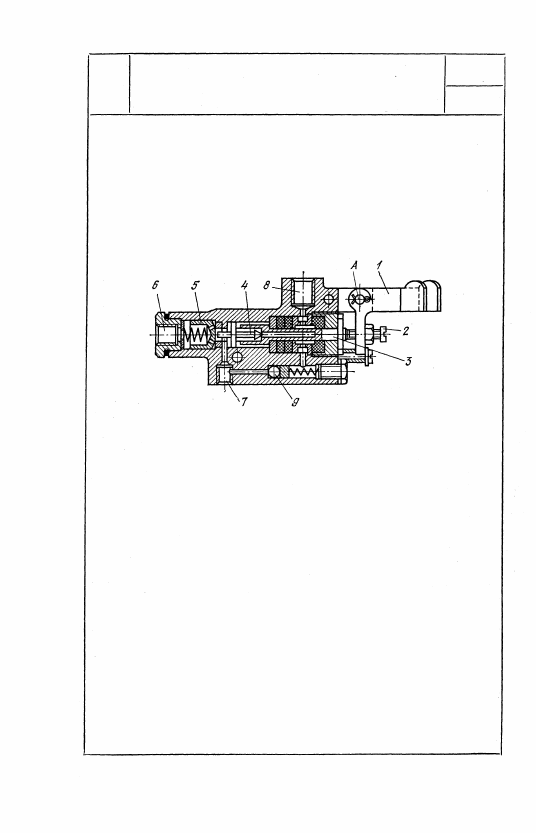

При повороте рычага 1 вокруг неподвижной

оси A (открытие заслонок радиатора) винт 2,

закрепленный на рычаге 1, нажимает на шток 3,

шток 3 упирается в клапан 4, который правым

концом перекрывает внутренний канал штока 3,

а левым концом открывает клапан 5, после чего

жидкость протекает из канала 6 в канал 7. По

возвращении рычага 1 в исходное положение (за-

крытие заслонок) жидкость по каналу 7 будет

поступать во внутренний канал штока 3 и через

канал 8 возвратится в резервуар. Клапан 9 слу-

жит для протекания излишка жидкости из ка-

нала 7 в канал 8 при закрытом клапане 4.

478

4019

РЫЧАЖНЫЙ МЕХАНИЗМ

РАСПРЕДЕЛИТЕЛЯ УПРАВЛЕНИЯ

ЗАСЛОНКАМИ РАДИАТОРА

4020

МЕХАНИЗМ

ПЛУНЖЕРНОГО РАСПРЕДЕЛИТЕЛЯ

РГП

ДР

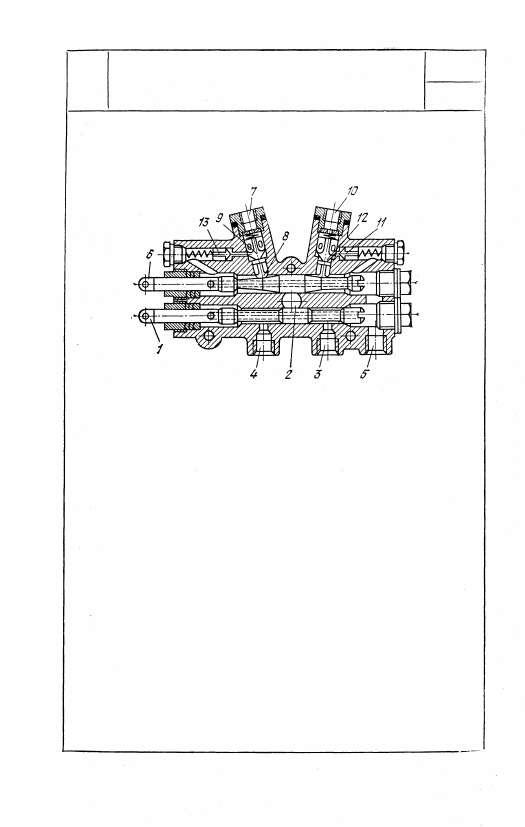

Для совершения необходимой операции плунжер 1 сдви-

гается влево. При этом жидкость, поступающая от насоса

по каналу 2, попадает в штуцер 3 и далее в рабочую ма-

гистраль. Обратный поток направляется через штуцер 4,

осевой канал плунжера 1 и через штуцер 5 в резервуар.

Для совершения следующей операции плунжер 1 сдвига-

ется вправо, при этом открывается доступ жидкости из

канала 2 в штуцер 4. Обратный поток жидкости направ-

ляется от штуцера 3 через штуцер 5 в резервуар. При

сдвигании плунжера 6 вправо жидкость из канала 2, про-

ходя по боковым срезам толкателя 8, поднимает обратный

клапан 9 и через штуцер 7 поступает в рабочую магист-

раль. Жидкость, отводимая из нерабочей полости силово-

го цилиндра, поступает в штуцер 10 и через клапан 11

во внутренние каналы корпуса к штуцеру 5 в резервуар.

Для совершения противоположной операции плунжер 6

сдвигается влево. При этом жидкость из канала 2, при-

поднимая клапан 12, поступает в штуцер 10 и далее в ра-

бочую магистраль. Жидкость, отводимая от нерабочих

полостей через штуцер 7, клапан 13 и осевое сверление

плунжера, поступает по штуцеру 5 в резервуар.

479

4021

РЫЧАЖНЫЙ МЕХАНИЗМ

К Л А П А Н Н О Г О РАСПРЕДЕЛИТЕЛЯ

РГП

ДР

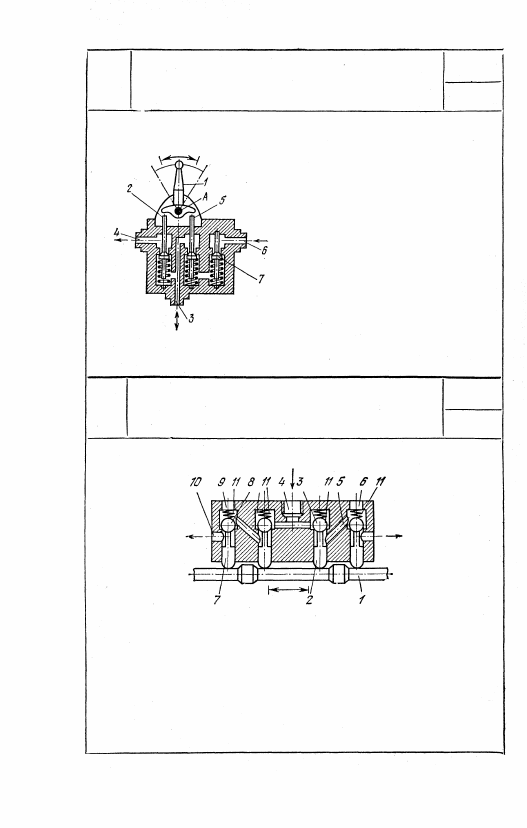

При повороте рукоятки 1 во-

круг неподвижной оси А по

часовой стрелке открывается

клапан 5, При этом жидкость,

подаваемая насосом в канал 5,

открывает клапан 7 и через

канал 3 поступает в рабочую

магистраль. При повороте ру-

коятки 1 против часовой стрел-

ки открывается клапан 2. При

этом жидкость из рабочей ма-

гистрали по каналам 3 и 4 по-

ступает в резервуар.

4022

МЕХАНИЗМ

КЛАПАННОГО РАСПРЕДЕЛИТЕЛЯ

РГП

ДР

При перемещении штока 1 влево толкатель 2 приподнимает

шарик клапана 3 и открывает доступ жидкости из канала 4

в каналы 5 и 6, одновременно толкатель 7 приподнимает ша-

рик клапана 8 и открывает доступ жидкости из канала 9 в

канал 10. При перемещении штока вправо аналогичный про-

цесс происходит со второй парой клапанов. Шарики клапанов

прижаты пружинами 11.
