4. МЕХАНИЗМЫ ДРОССЕЛЕЙ

И  Р А С П Р Е Д Е Л И Т Е Л Е Й (4010—4022)

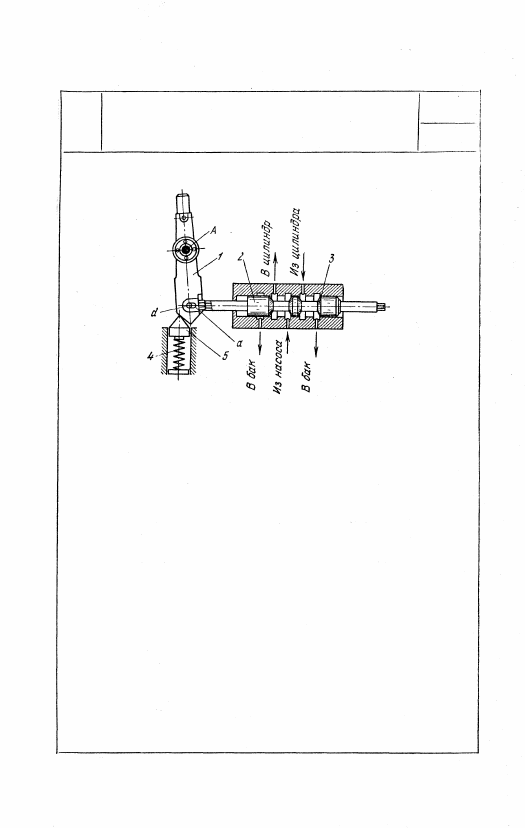

4010

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЗОЛОТНИКОВОГО РАСПРЕДЕЛИТЕЛЯ

РГП

ДР

В положении, изображенном на рисунке,

жидкость, под давлением подаваемая в зо-

лотниковый распределитель 2, направляет-

ся в силовой цилиндр. Жидкость из нера-

бочей полости цилиндра через золотник 2

направляется в бак. Торможение стола

станка, связанного с поршнем силового ци-

линдра, осуществляется конусами 3 зо-

лотника 2, посредством которых происхо-

дит дросселирование жидкости, направля-

ющейся в бак. При повороте рычага 1,

вращающегося вокруг неподвижной оси А,

управляемого от упоров стола станка, зо-

лотник 2 вначале остается неподвижным

благодаря наличию паза а, внутри которо-

го перемещается палец d золотника. После

того как рычаг 1 займет крайнее левое по-

ложение, перейдя своим острым концом

через вершину призмы 5, находящейся под

воздействием пружины 4, золотник 2 зай-

мет крайнее правое положение. При этом

жидкость под давлением поступает в дру-

гую полость силового цилиндра.

469

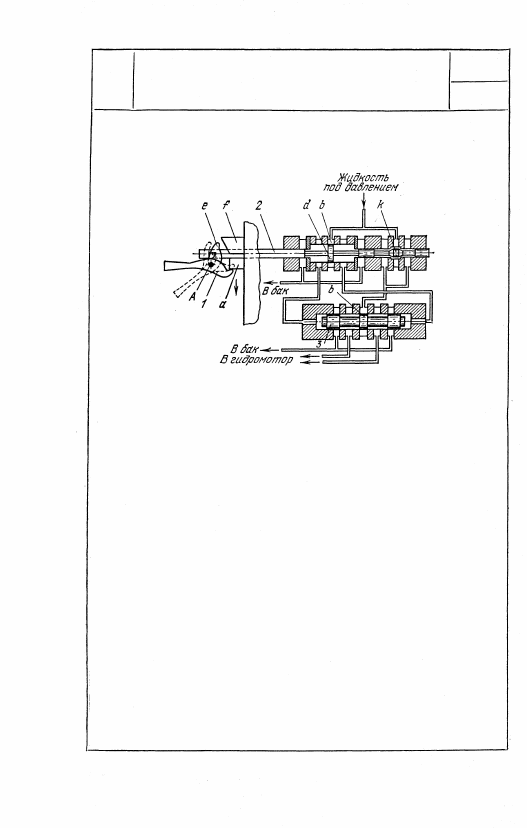

4011

РЫЧАЖНЫЙ МЕХАНИЗМ

ЗОЛОТНИКОВОГО РАСПРЕДЕЛИТЕЛЯ

РГП

ДР

При перемещении стола станка вниз упор а стола воз-

действует на двуплечий рычаг 1, вращающийся вокруг

неподвижной оси А, поворачивая его в направлении

движения часовой стрелки. При этом шток 2 вспомо-

гательного золотника перемещается вправо и благода-

ря специальной форме клапана k подача жидкости вы-

сокого давления, поступающей через золотник 3 в ра-

бочую полость силового цилиндра, постепенно умень-

шается, вследствие чего уменьшается скорость стола.

Одновременно при перемещении вспомогательного зо-

лотника жидкость высокого давления, поступающая в

проточку b, воздействует на левый торец золотника 3,

перемещая его вправо. При этом стол начнет переме-

щаться вверх. Жидкость из правой крайней полости

золотника 3 направляется в бак. В момент реверсиро-

вания перемещение золотника 2 вправо ограничивается,

так как рычаг 1 выступом е касается упора f стола.

При движении стола станка вверх упор f освобождает

рычаг 1 и шток 2 перемещается влево под действием

давления жидкости на поршень d. При этом поршень

3 также перемещается влево, увеличивая подачу жид-

кости в силовой цилиндр, вследствие чего обеспечива-

ется ускоренное движение стола после реверсирования.

470

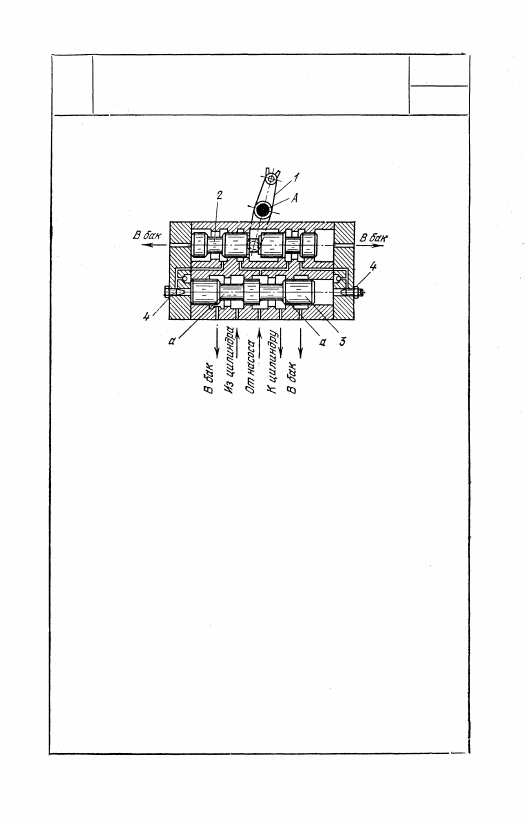

4012

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЗОЛОТНИКОВОГО РАСПРЕДЕЛИТЕЛЯ

С  Г И Д Р А В Л И Ч Е С К И М УПРАВЛЕНИЕМ

РГП

ДР

В положении, изображенном на рисунке, жидкость под

давлением, подаваемая в золотниковый распредели-

тель, направляется в силовой цилиндр. Часть жидкости

направляется к вспомогательному золотнику 2 и отту-

да через один из дросселей 4 — к правому торцу зо-

лотника 3. Жидкость из нерабочей полости цилиндра

направляется через золотник в бак. Торможение стола

станка, связанного с поршнем силового цилиндра, осу-

ществляется благодаря тому, что выход жидкости из

цилиндра перекрывается конусами а. Скорость пере-

мещения золотника, а следовательно, и режим тормо-

жения устанавливаются дросселями 4. При определен-

ной установке дросселя скорость золотника 3, а сле-

довательно, и время торможения будут постоянными

при всех скоростях стола. При повороте рычага 1 во-

круг неподвижной оси А против движения часовой

стрелки золотник 2 перемещается вправо. При этом

часть жидкости под давлением поступает к левому тор-

цу золотника 3, перемещая его также вправо. Жидкость

под давлением в этом случае направляется в другую

полость силового цилиндра. Нерабочая полость цилинд-

ра сообщается с баком.

471

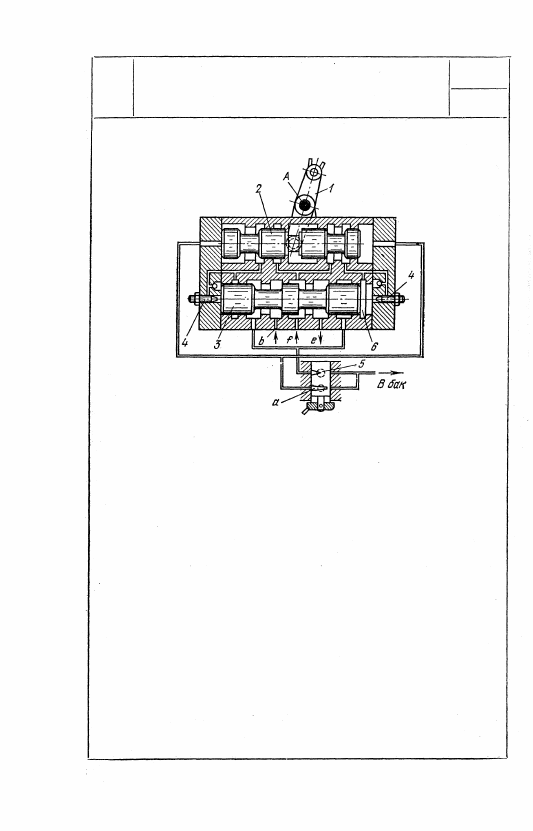

4013

РЫЧАЖНЫЙ МЕХАНИЗМ

ЗОЛОТНИКОВОГО РАСПРЕДЕЛИТЕЛЯ

С ГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

РГП

ДР

В положении, изображенном на рисунке, жидкость под дав-

лением подаваемая в золотниковый распределитель 3 по ка-

налу f, направляется в рабочий цилиндр (канал е). Часть

жидкости направляется к вспомогательному золотнику 2 и

оттуда через один из дросселей 4 — к правому торцу золот-

ника 3. Жидкость из нерабочей полости цилиндра (по кана-

лу b) направляется в бак через золотник 3 и дроссель 5,

регулирующий скорость стола станка, связанного с поршнем

рабочего цилиндра. Скорость перемещения золотника 3, а

следовательно, и режим торможения устанавливаются дрос-

селями 4. Дроссель 5 имеет дополнительную дроссельную

щель а, через которую жидкость из крайних камер вспомо-

гательного золотника 2 удаляется в бак. При повороте ры-

чага 1 вокруг неподвижной оси А против движения часовой

стрелки вспомогательный золотник 2 перемещается вправо.

При этом часть жидкости под давлением поступает к левому

торцу золотника 3, перемещая его также вправо. Золотник 3

первую часть своего пути, до тех пор, пока его торец не пе-

рекроет входа жидкости через канавку 6, проходит с повы-

шенной скоростью. Жидкость под давлением в этом случае

направляется в другую полость рабочего цилиндра. Нерабо-

чая полость цилиндра сообщается с баком.

472
