Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

РЕГУЛЯТОРА ДАВЛЕНИЯ

РГП

Рг

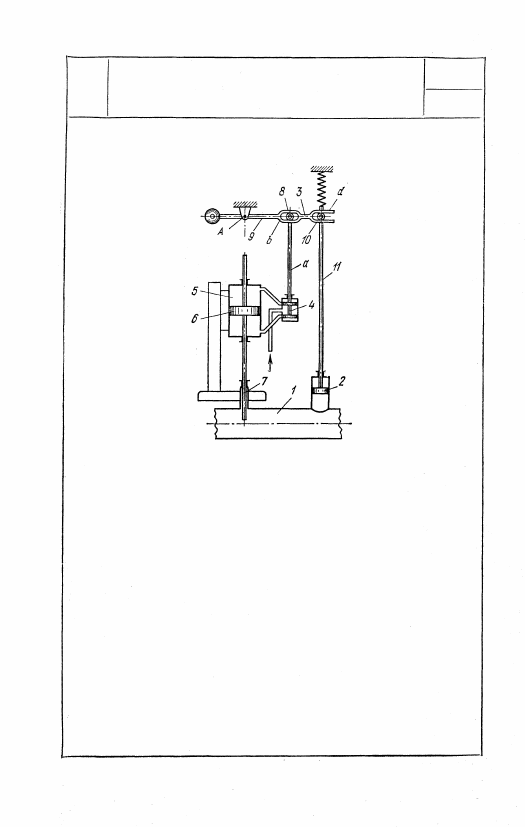

Шток а золотника 4 оканчивается роли-

ком 8, перекатывающимся в прорези b,

принадлежащей рычагу 9, вращающемуся

вокруг неподвижной оси А. Рычаг 9 окан-

чивается вилкой d, в которой перекаты-

вается ролик 10, принадлежащий штоку 11

поршня 2. При повышении давления в тру-

бопроводе 1 поршень 2 перемещается вверх

и при помощи рычага 3 передвигает вверх

золотник 4; при этом верхняя часть ци-

линдра 5 соединяется с цилиндром 4, в

который поступает жидкость. Поршень 6

вместе с заслонкой 7 начинает опускаться,

в результате чего давление в трубопрово-

де 1 уменьшается. При понижении давле-

ния в системе перемещение элементов ре-

гулятора будет совершаться в обратном

порядке.

461

4001

РЫЧАЖНЫЙ МЕХАНИЗМ

РЕГУЛЯТОРА ДАВЛЕНИЯ

С КУЛАЧКОВЫМ ПРИВОДОМ

РГП

Рг

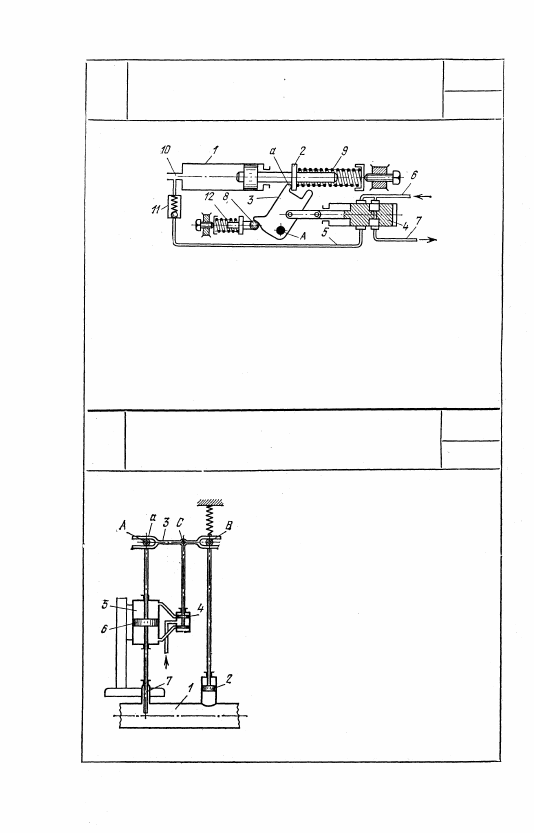

При понижении давления в системе, соединенной трубопроводом 10

с левой полостью цилиндра 1, шток 2 под действием пружины 9 бу-

дет перемещаться влево и, действуя на выступ а кулачка 3, враща-

ющегося вокруг неподвижной оси А, переместит золотник 4 в левое

положение. При этом жидкость от насоса через трубопроводы 6 и 5

и клапан 11 будет поступать в систему. При повышении давления

в системе сверх установленного поршень 2 переместится в положение,

указанное на рисунке, и золотник 4 соединит насос с резервуаром

посредством трубопроводов 6 и 7, Толкатель 8 и пружина 12 обеспе-

чивают быстрое перемещение кулачка 3 из одного предельного поло-

жения в другое.

При повышении давления в трубопроводе

1 поршень 2 перемещается, и при помо-

щи рычага 3, имеющего ролик А, сколь-

зящий в вилке а двухвильчатого рычага

3, передвигает вверх золотник 4; при этом

верхняя часть цилиндра 5 соединяется с

цилиндром золотника 4, в который посту-

пает жидкость. Поршень 6 вместе с за-

слонкой 7 начинает опускаться, одновре-

менно с этим будет поворачиваться во-

круг оси В рычаг 3, в связи с чем ось С

вместе с золотником 4 начинает опускать-

ся. Через некоторый промежуток времени

ось С займет первоначальное положение,

золотник 4 перекроет каналы, идущие к

цилиндру 5, движение заслонки 7 прекра-

тится. При понижении давления в системе

перемещение элементов регулятора совер-

шается в обратном порядке.

462

4002

РЫЧАЖНЫЙ МЕХАНИЗМ

РЕГУЛЯТОРА ДАВЛЕНИЯ

С ЖЕСТКОЙ ОБРАТНОЙ СВЯЗЬЮ

Рг

РГП

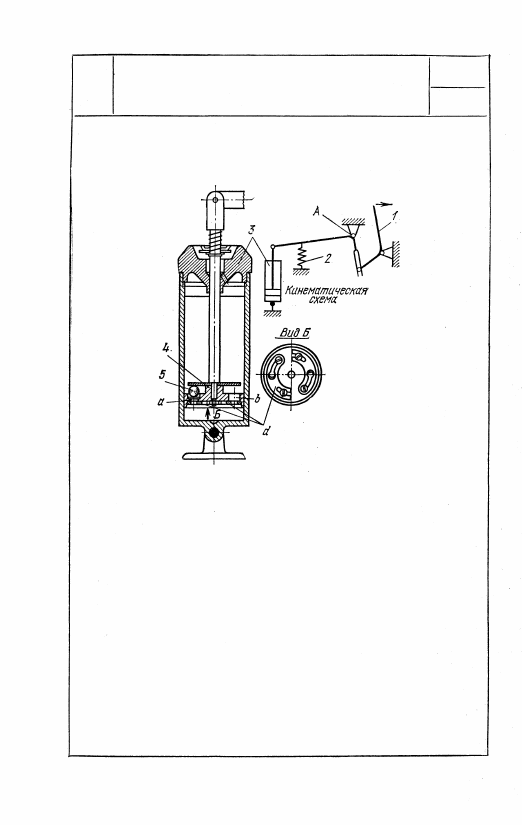

Задачей регулятора 3 является передача по-

стоянного крутящего момента на ось А меха-

низма счетной машины при приложении уси-

лия к угловому рычагу 1 в направлении, ука-

занном стрелкой (см. кинематическую схему).

Выравнивание момента на оси А производит-

ся регулированием величины проходного сече-

ния b фасонными шайбами d; отверстие а при

этом закрыто шариковым клапаном 5. При

возвращении механизма в исходное положение

под действием пружины 2 поршень 4 движет-

ся вниз, жидкость приподнимает шарик 5 и

проходит через оба отверстия а и b, вследст-

вие чего торможение резко уменьшается.

463

4003

РЫЧАЖНЫЙ МЕХАНИЗМ РЕГУЛЯТОРА

КРУТЯЩЕГО МОМЕНТА

СЧЕТНОЙ МАШИНЫ

РГП

Рг

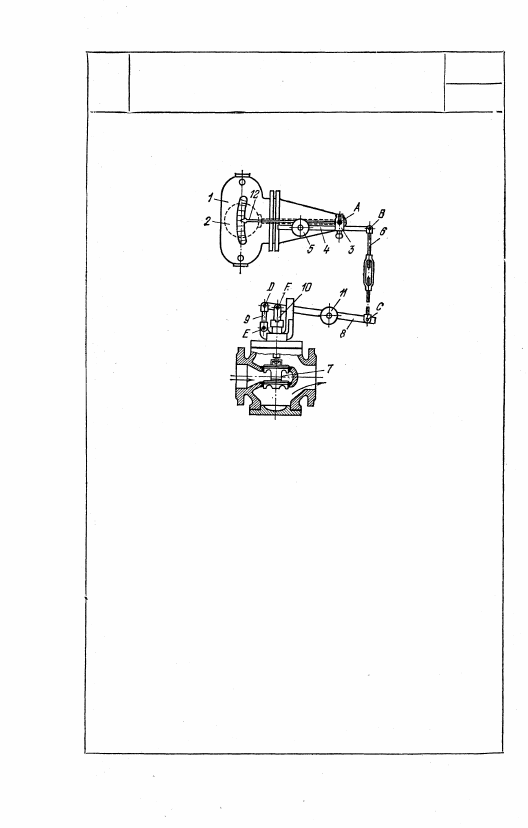

Поплавковая камера 1 соединена с резервуаром, уровень жид-

кости в котором нужно регулировать. В камере 1 находится

поплавок 2 (изображен штрихами), соединенный с рычагом,

вращающимся вокруг неподвижной оси А. Вокруг оси А

вместе с рычагом вращается скоба 3, через которую пропу-

щен рычаг 4, входящий во вращательную пару В с тягой 6.

На одном конце рычага 4 укреплен груз 5. Тяга 6 входит во

вращательную пару С с рычагом 8, входящим во вращатель-

ную пару D со звеном 9, вращающимся вокруг неподвижной

оси Е. Клапан 7 связан с рычагом 8 промежуточным звеном

10, входящим во вращательную пару F со звеном 8, вдоль

оси которого может быть установлен в различных положе-

ниях груз 11. На оси А укреплена стрелка 12, показывающая

на шкале положение уровня жидкости. Если уровень в со-

суде понизится, поплавок опустится, рычаг 4 повернется во-

круг оси А против часовой стрелки, благодаря чему регули-

рующий клапан 7 приоткрывается и увеличивает приток жид-

кости в сосуд. Направление движения жидкости через кла-

пан показано стрелками.

464

4004

РЫЧАЖНЫЙ МЕХАНИЗМ РЕГУЛЯТОРА

УРОВНЯ ЖИДКОСТИ
