5. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ И

ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (4023—4036)

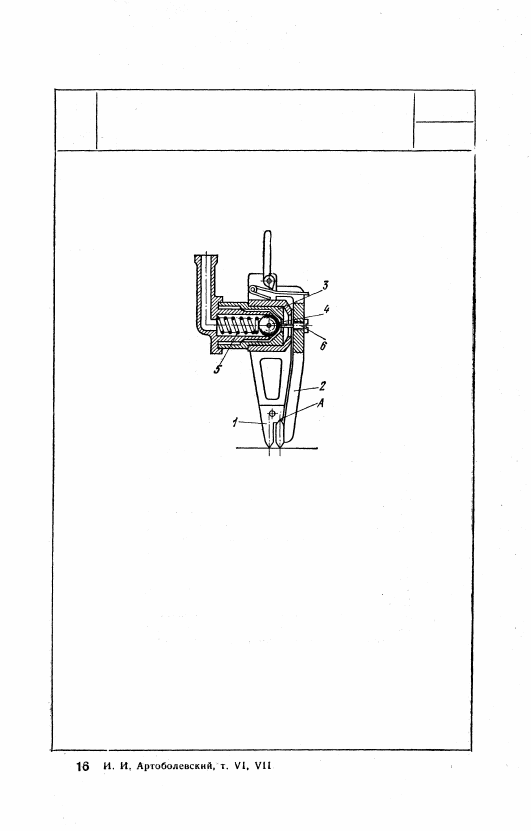

4023

РЫЧАЖНЫЙ МЕХАНИЗМ

ПНЕВМАТИЧЕСКОГО ТЕНЗОМЕТРА

РГП

Под действием пружины 5 шарик 4,

опирающийся на винт 6 подвижного

рычага 2 тензометра, стремится за-

крыть отверстие во втулке 3, к ко-

торой подводится воздух. При де-

формации изделия, на которое опи-

раются ножки тензометра, подвиж-

ный рычаг 2, могущий качаться во-

круг оси А корпуса 1, перемещает

шарик 4 и воздух выходит из втул-

ки через образовавшийся кольцевой

зазор. Давление в полости втулки 3,

которое измеряется, зависит от по-

ложения подвижного рычага 2.

481

и

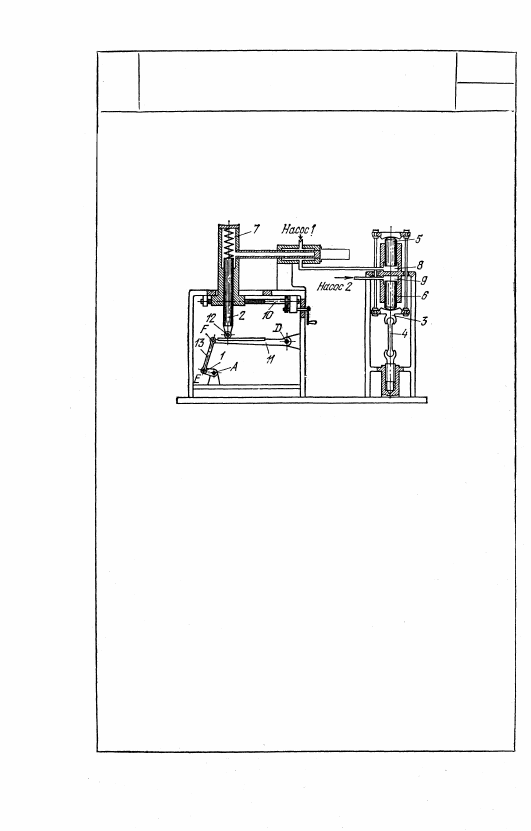

4024

РЫЧАЖНЫЙ МЕХАНИЗМ

ИСПЫТАТЕЛЬНОЙ МАШИНЫ

НА РАСТЯЖЕНИЕ

РГП

Верхняя зажимная головка 3 для испы-

туемого образца 4 является рамой, сое-

диняющей поршни 5 и 6. Цилиндр 8 при-

соединен к одному насосу, цилиндр 9—

к другому насосу. Пульсатор 7, служа-

щий для создания переменной нагрузки,

имеет трубопровод, присоединенный к

цилиндру 8. При вращении кривошипа 1

вокруг неподвижной оси А звено 13, вхо-

дящее во вращательные пары Е и F с

кривошипом 1 и коромыслом 11, вращаю-

щимся вокруг неподвижной оси D, при-

ведут последнее в качательное движе-

ние, передающееся через ролик 12 порш-

ню 2 пульсатора 7. Вал 10 служит для

ручной установки пульсатора 7.

482

И

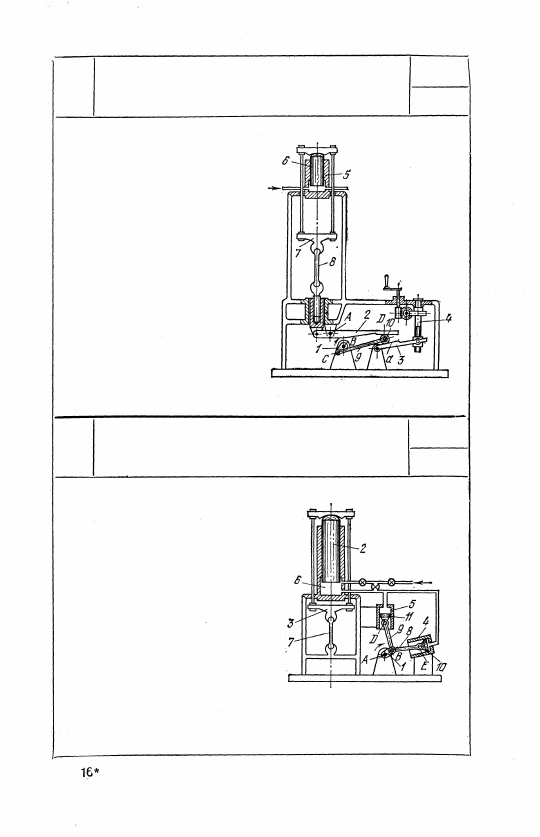

4025

РЫЧАЖНЫЙ МЕХАНИЗМ

ИСПЫТАТЕЛЬНОЙ МАШИНЫ

НА РАСТЯЖЕНИЕ

РГП

При вращении кривошипа 1 во-

круг неподвижной оси В звено 9,

входящее во вращательные пары

С и D с кривошипом 1 и роликом

10, перекатывает ролик 10 по пло-

скости а звена 3 и качает рычаг 2

вокруг неподвижной оси А; при

этом образец 8 подвергается пере-

менной нагрузке. Направляющая

а, которая укреплена наклонно по

отношению к рычагу 2, может

быть повернута посредством спе-

циального устройства 4, благодаря

чему можно регулировать величи-

ну нагрузки. Машина может быть

использована и для статической

нагрузки, при этом привод осуще-

ствляется посредством насоса, ка-

чающего жидкость в цилиндр 5.

Поршень 6 передает движение

верхней зажимной головке 7.

4026

РЫЧАЖНЫЙ МЕХАНИЗМ

ИСПЫТАТЕЛЬНОЙ МАШИНЫ

НА РАСТЯЖЕНИЕ

РГП

Поршень 2, передающий движе-

ние зажимной головке 3, передви-

гается под действием жидкости,

подаваемой установкой, не пока-

занной на чертеже. Устройство для

создания переменной нагрузки со-

стоит из двух кривошипно-ползун-

ных механизмов, имеющих общий

кривошип 1, вращающийся вокруг

неподвижной оси А, шатунов 8 и

9, входящих во вращательные

пары В с кривошипом 1 и враща-

тельные пары D и Е с поршнями

11 и 10, движущимися возвратно-

поступательно в цилиндрах 5 и

4. При вращении кривошипа 1

жидкость поочередно из цилинд-

ров 4 и 5 нагнетается в цилиндр

6, благодаря чему создается переменная нагрузка на испытуемый

образец 7.

483

И

И

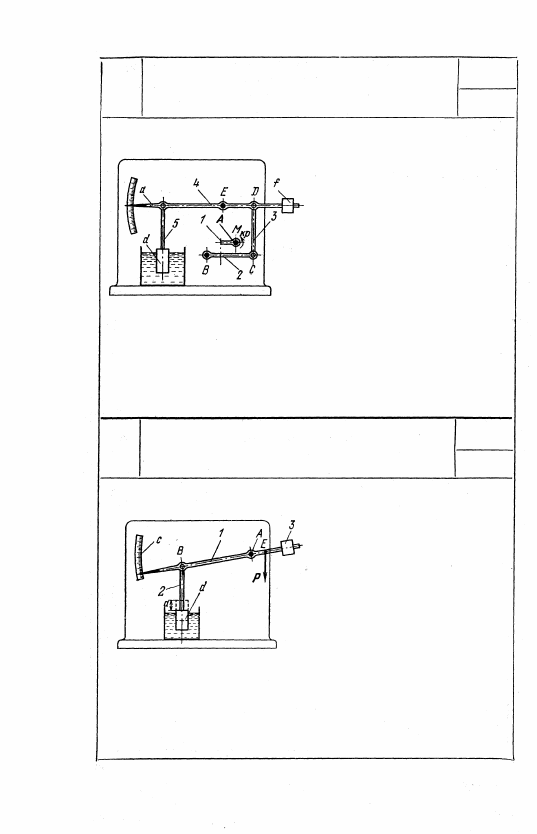

Измеряемый на валу A кру-

тящий момент Мкр передается

рычагом 1, жестко соединен-

ным с валом A, системе рыча-

гов 2, 3, 4 и штанге 5 с урав-

новешивающим грузом d, по-

мещенным в сосуд с водой.

Рычаги 2 и 4, входящие во

вращательные пары С и D со

звеном 3, вращаются вокруг неподвижных осей В и Е. Штан-

га 5 входит во вращательную пару F с рычагом 4. Величина

крутящего момента М

кр

 регистрируется на шкале указателем

а. Перед испытанием указатель устанавливается на нуль с

помощью груза f.

Рычаг 1 вращается вокруг не-

подвижной оси А. В точке В

рычага 1 к нему подвешено

звено 2 с грузом d. В точке Е

к рычагу 1 приложена изме-

ряемая сила Р. Под действием

измеряемой силы Р рычаг 1

поворачивается вокруг оси А,

поднимая уравновешивающий

груз d, находящийся в сосуде с водой. Величина измеряемой

силы Р будет пропорциональна высоте а подъема груза d.

Величина силы Р регистрируется по шкале с. Перед испы-

танием стрелка устанавливается на нуль с помощью груза 3.

484

4028

РЫЧАЖНЫЙ МЕХАНИЗМ

СИЛОИЗМЕРИТЕЛЯ

НЕПРЕРЫВНОГО ДЕЙСТВИЯ

РГП

И

4027

РЫЧАЖНЫЙ МЕХАНИЗМ

СИЛОИЗМЕРИТЕЛЯ

НЕПРЕРЫВНОГО ДЕЙСТВИЯ

РГП

И
