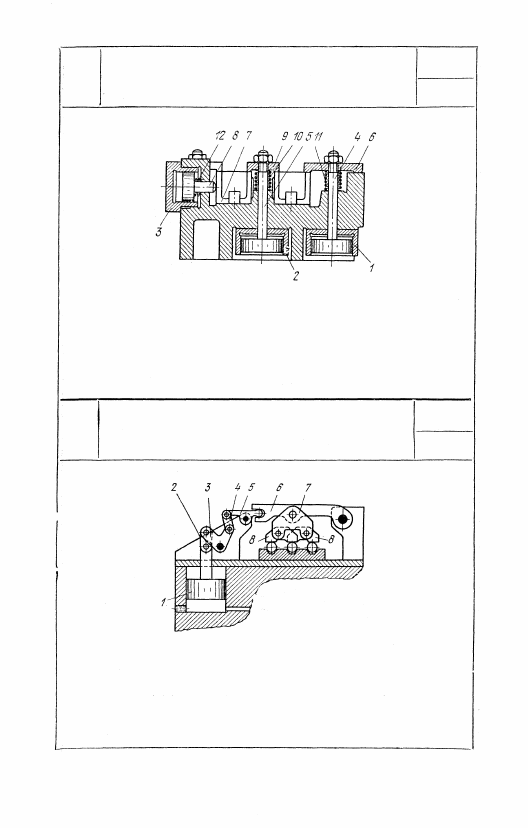

РЫЧАЖНЫЙ МЕХАНИЗМ

МНОГОЦИЛИНДРОВОГО ЗАЖИМА

РГП

33

При подаче жидкости в верхние полости цилиндров 1 и 2

и в левую полость цилиндра 3 штоки 4 и 5 зажимают изде-

лие 7 посредством планок 6 и 9, а шток 8 зажимает изделие

непосредственно. Зажатие детали производится по двум вза-

имно перпендикулярным плоскостям. Подъем поршня, штоков

и планок производится усилием пружин 10, 11 и 12.

3975

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ГРУППОВОГО

ЗАЖИМА

РГП

33

При перемещении под воздействием жидкости поршня 1 вниз,

движение через систему рычагов 2, 3, 4, 5, передается через

зажимной рычаг 6 на траверзу 7, несущую две качалки 8.

К а ж д а я  к а ч а л к а зажимает две смежные детали в трех точ-

ках. Освобождение деталей производится при обратном ходе

поршня.

445

3976

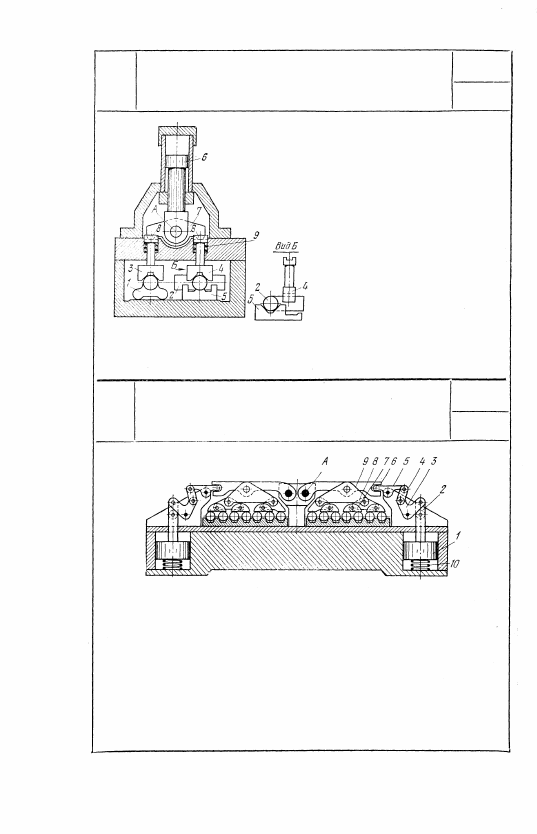

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

МНОГОКРАТНОГО ДЕЙСТВИЯ

РГП

33

Деталь 1 центрируется по

трем параллельным цилинд-

рическим поверхностям, из

которых две опираются на

плоскость корпуса, а третья

устанавливается призмой 3.

Деталь 2 центрируется дву-

мя взаимно перпендикуляр-

ными призмами 4 и 5, При

перемещении под воздейст-

вием жидкости вниз пор-

шень 6, входящий во вра-

щательную пару А с тра-

верзой 7, с помощью этой

траверзы воздействует на

плунжеры 8, осуществляя

центрирование и зажим деталей призмами 3 и 4. Обратный

отвод плунжеров с призмами осуществляется  п р у ж и н а м и 9.

3977

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ДВОЙНОГО

ЗАЖИМА МАЯТНИКОВОГО ДЕЙСТВИЯ

РГП

33

При перемещении под воздействием жидкости поршня 1 вниз

движение передается через звенья 2, 3, 4, 5 зажимной план-

ке 6, вращающейся вокруг неподвижной оси Л, которая по-

средством системы качалок 7, 8, 9 производит зажим деталей.

Левый зажим имеет идентичное устройство. Оба зажима ра-

ботают в маятниковом режиме: когда в одном приспособле-

нии производится установка деталей, в другом приспособле-

нии осуществляется рабочий процесс обработки. Обратный

ход поршня 1, а следовательно, освобождение деталей про-

изводится под действием пружины 10.

446

3978

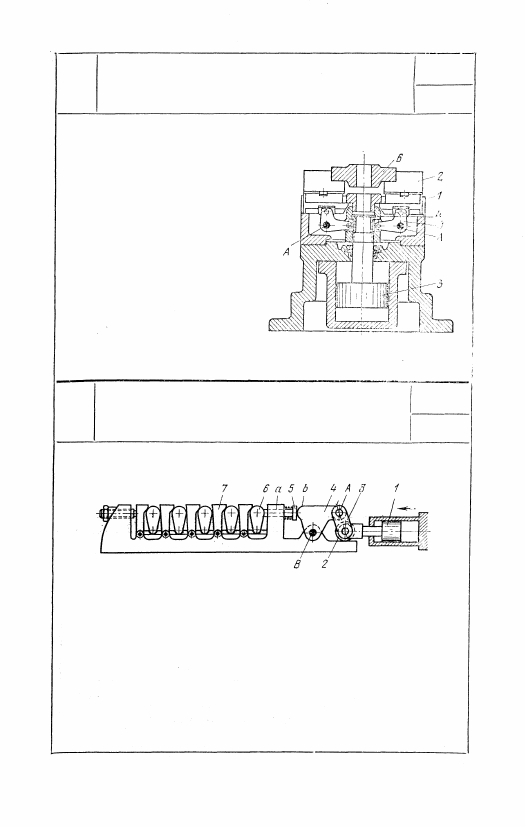

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

САМОЦЕНТРИРУЮЩЕГО ПАТРОНА

РГП

33

Центрирование и зажим дета-

ли 6 осуществляется кулачка-

ми 1 со  с м е н н ы м и губками 2.

При перемещении вниз порш-

ня 3, шток которого воздейст-

вует на втулку 4, рычаги 5

поворачиваются вокруг непо-

движных осей А и перемеща-

ют кулачки 1 к центру патро-

на. Возвратное движение ку-

лачков в  н а п р а в л е н и и от цент-

ра происходит при обратном

ходе поршня.

3979

Р Ы Ч А Ж Н О - К У Л А Ч К О В Ы Й

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

МНОГОПОЗИЦИОННОГО ЗАЖИМА

РГП

33

При перемещении поршня 1 под воздействием жидкости вле-

во движение передается через ролик 2, расположенный на

штоке поршня, и серьгу 3 рычагу 4, вращающемуся вокруг

неподвижной оси В и входящему во вращательную пару А

с серьгой 3, который профилированным выступом b оказыва-

ет давление на звено 5, перемещая его в направляющих а.

Звено 5 при этом осуществляет зажим нескольких деталей 6,

из которых каждая прижимается вниз промежуточной кача-

ющейся скобой 7. Освобождение деталей производится при

обратном ходе поршня.

447

3980

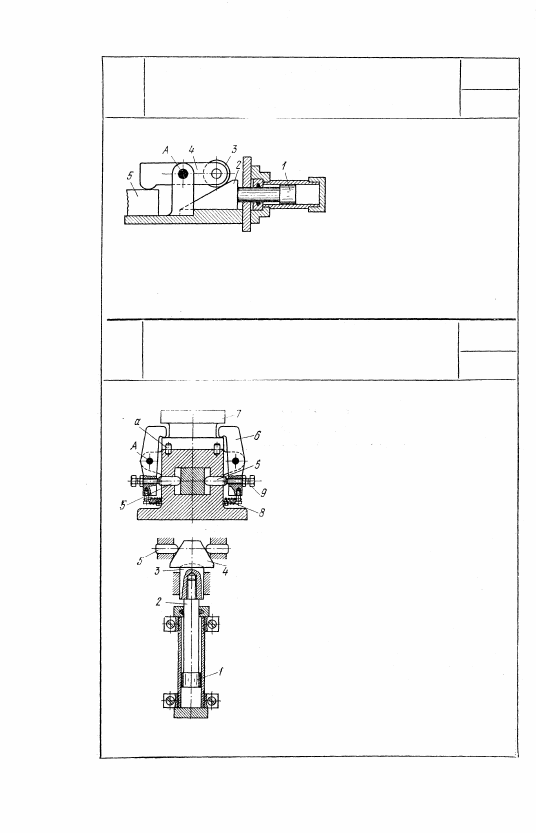

РЫЧАЖИО-КЛИНОВОЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

РГП

33

При перемещении порш-

ня 1 под воздействием

жидкости влево клин 2,

жестко связанный со

штоком поршня, воздей-

ствует на ролик 3; при

этом планка 4, вращающаяся вокруг неподвижной оси А, за-

жимает деталь 5. Освобождение детали производится при

ходе поршня 1 вправо.

3981

РЫЧАЖНО-КЛИНОВОЙ

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

ЗАЖИМА

РГП

33

При перемещении под воздействием

жидкости поршня 1 шток 2 воздей-

ствует посредством шаровой пяты 3

на коническую пластину 4, раздви-

гающую два плунжера 5. Последние

поворачивают вокруг неподвижных

осей А рычаги 6, зажимающие де-

таль 7, сцентрированную по двум

шпилькам а. После обратного хода

поршня рычаги под действием пру-

жины 8 возвращаются в исходное

положение и освобождают деталь.

Для компенсации больших колеба-

ний в толщине зажимаемой детали

предусмотрены регулировочные бол-

ты 9.
