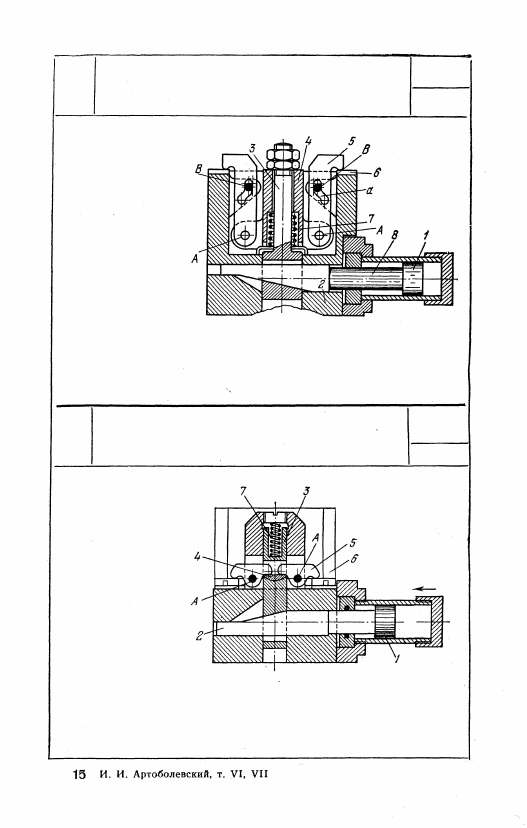

При перемещении

поршня 1 под воз-

действием жидко-

сти влево, клин 2,

жестко связанный

со штоком поршня,

воздействует на

тяговый шток 3.

Движение от што-

ка передается втул-

ке 4, входящей во

Вращательные па-

ры А с рычагами 5,

вращающимися во-

круг неподвижных

осей В, Рычаги 5 осуществляют зажим детали 6. Освобожде-

ние детали и вывод рычагов за ее пределы осуществляются

пружиной 7 после отвода клина 2 вправо. Возможность отвода

рычагов 5 обуславливается наличием профилированных пазов а.

3983

РЫЧАЖНО-КЛИНОВОЙ

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

ЗАЖИМА

РГП

33

При перемещении

поршня 1 под дей-

ствием жидкости

влево клин 2, же-

стко связанный с

его штоком, воз-

действует на плун-

жер 3. При этом

качающаяся шайба

4 поворачивает

рычаги 5 вокруг

неподвижных осей

А, осуществляя за-

жатие детали 6,

сцентрированной по

шпилькам. Освобождение детали и вывод рычагов за ее пре-

делы происходит при обратном ходе поршня 1. Плунжер 3

вместе с обоими рычагами 5 возвращается в исходное по-

ложение под действием пружины 7.

449

3982

РЫЧАЖНО-КЛИНОВОЙ

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

ЗАЖИМА

РГП

33

33

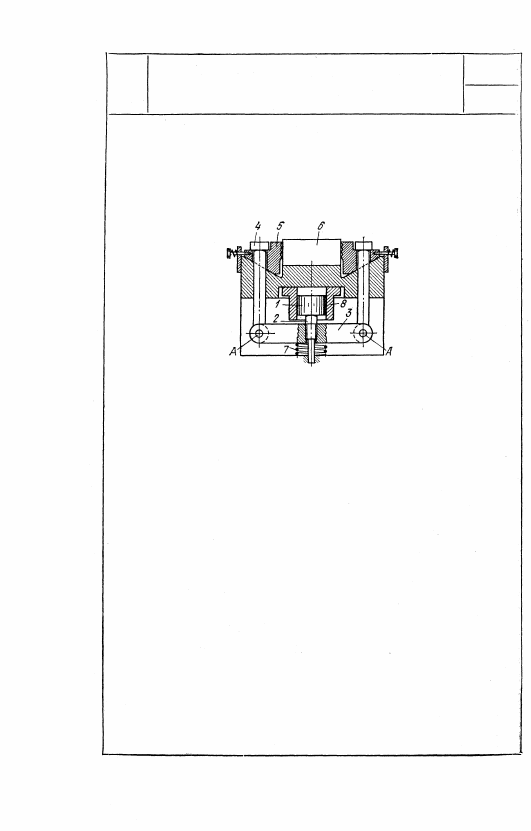

При перемещении вниз под воз-

действием жидкости поршня 1,

шток 2 которого жестко свя-

зан с траверзой 3, входящей

во вращательные пары А с

болтами 4, последние действу-

ют на прихваты 5, которые,

скользя по скосу в корпусе

приспособления, производят за-

жим детали 6 в горизонталь-

ной и вертикальной плоскос-

тях. Освобождение детали про-

исходит при обратном ходе

поршня под действием пружи-

ны 7, которая поднимает тра-

верзу с болтами и одновре-

менно вытесняет жидкость из

цилиндра 8 в бак.

450

3984

РЫЧАЖНО-КЛИНОВОЙ

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

ЗАЖИМА

РГП

33

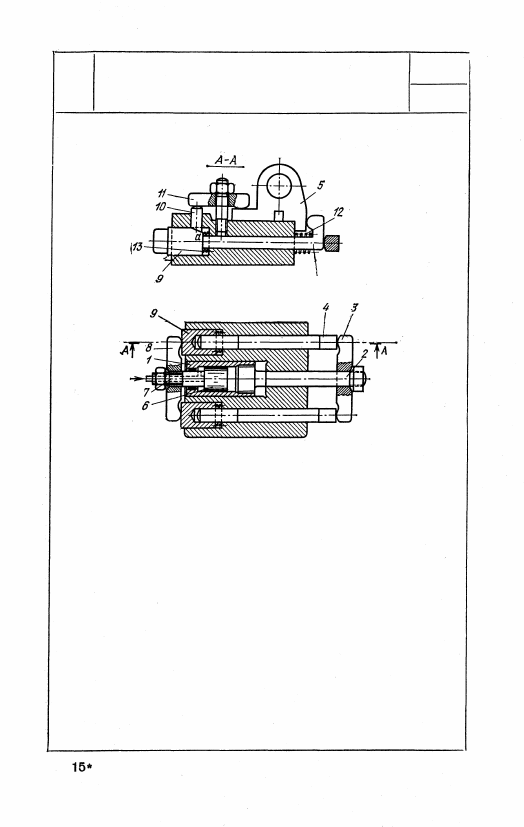

При перемещении под действием жидкости

цилиндра 1 влево шток 2 воздействует на

траверзу 3, которая оказывает равномерное

давление на два анкерных болта 4, зажима-

ющих деталь 5 в горизонтальной плоскости.

Одновременно при перемещении под воздей-

ствием жидкости поршня 6, вправо шток 7

воздействует на траверзу 8, которая оказыва-

ет равномерное давление на два ползуна 9.

Последние посредством скосов а действуют

на два толкателя 10, перемещая их вверх. При

этом прихватами 11 осуществляется зажим

детали в двух точках в вертикальной плоско-

сти. Обратный ход цилиндра, поршня и всех

связанных с ними звеньев осуществляется под

действием пружин 12 и 13. Жидкость при

этом вытесняется в бак по трубопроводу,

проходящему через шток.

451

3985

РЫЧАЖНО-КЛИНОВОЙ

МЕХАНИЗМ ГИДРАВЛИЧЕСКОГО

ЗАЖИМА

РГП

3986

РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С ПЛАВАЮЩИМИ ПЛУНЖЕРАМИ

РГП

33

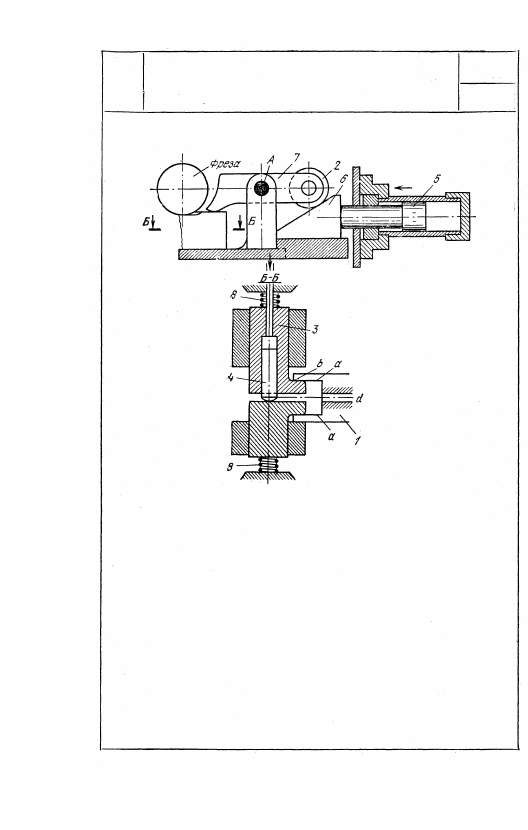

Изделие 1 центрируется призмой, при этом ранее обра-

ботанные поверхности а точно устанавливаются относи-

тельно фрезеруемого паза d. Вертикальное положение

плоскостей а достигается посредством двух плавающих

плунжеров 3, приводимых в действие гидравлическим што-

ком 4. Установочные плоскости b плунжеров должны быть

строго вертикальны. Зажим детали производится при пе-

ремещении под воздействием жидкости поршня 5 влево.

При этом клин 6, соединенный жестко со штоком поршня,

воздействуя на ролик 2, поворачивает прихват 7, враща-

ющийся вокруг неподвижной оси А, осуществляющий за-

жим изделия. Освобождение детали производится при об-

ратных ходах штока 4 и поршня 5. Прихват при этом

располагается под углом в 45°, а плунжеры 4 сходятся

под действием пружин 8, благодаря чему возможно сня-

тие детали.
