Механизмы в современной технике (Артоболевский) - часть 709





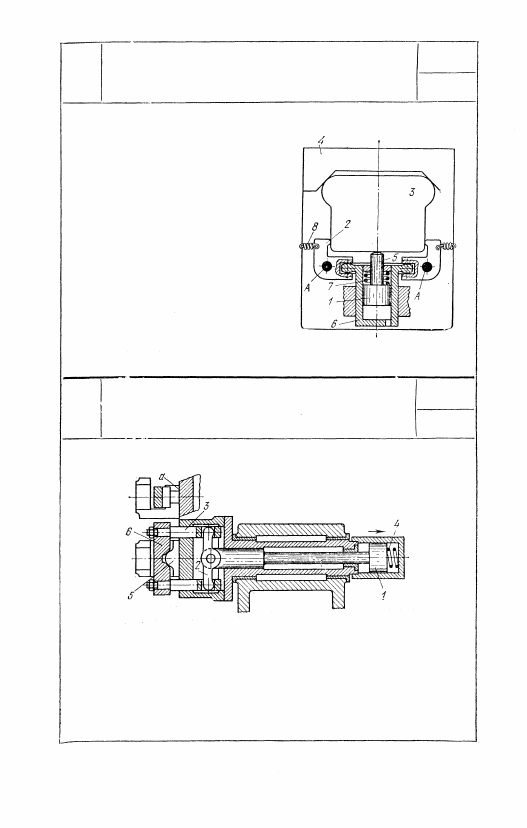

Деталь 3 центрируется призмой 4

и рычагами 2, качающимися во-

круг неподвижных осей А. При

перемещении поршня 1 под воз-

действием жидкости вверх он

штоком 5 прижимает деталь 3 к

призме 4. Цилиндр 6, плавающий

в корпусе приспособления, пере-

мещается вниз и зажимает и цен-

трирует деталь 3 по бокам по-

средством рычагов 2. Обратный

ход поршня, цилиндра и рычагов

осуществляется под действием

пружин 7 и 8.

3967

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С ЦЕНТРИРУЮЩЕЙ ПРИЗМОЙ

РГП

33

При перемещении под воздействием жидкости поршня 1

вправо коромысло 2 перемещает входящую в его прорези

траверзу 3 и призму 6, которая центрирует и зажимает де-

таль 5, прижимая ее к опорной поверхности а. Освобожде-

ние детали производится при перемещении поршня 1 под

воздействием  п р у ж и н ы 4.

441

3966

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С ПЛАВАЮЩИМ ЦИЛИНДРОМ

РГП

33

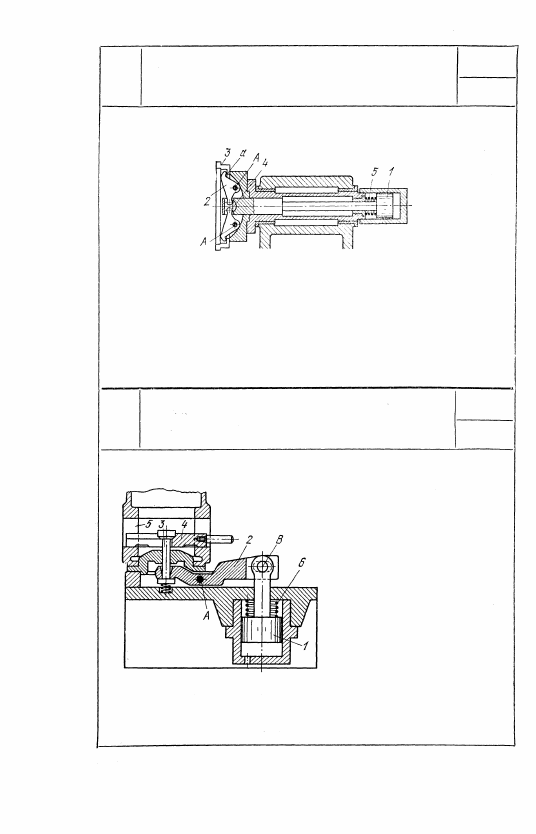

Деталь 3 устанавливается отверстием по буртику а и зажи-

мается двумя рычагами 2, поворачивающимися вокруг не-

подвижных осей А. При ходе под воздействием жидкости

поршня 1 влево движение и усилие от его штока передаются

рычагам 2 через сферическую шайбу 4. Освобождение детали

и вывод рычагов 2 за ее пределы производятся обратным

ходом поршня 1 под действием пружины 5.

3969

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

ВНУТРЕННЕГО ЗАЖИМА

РГП

33

При перемещении под

воздействием жидкости

поршня 1 вверх, входя-

щая во вращательную

пару В с его штоком

траверза 2, поворачива-

ясь вокруг неподвижной

оси А, тянет вниз болт 3,

помещающийся в пазу

съемного прихвата 4.

При этом осуществля-

ется зажим детали 5.

Возвращение в исходное положение штока, поршня и тра-

верзы производится под действием пружины 6.

442

3968

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ВНУТРЕННЕГО

ЗАЖИМА

РГП

33

3970

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

ВНЕШНЕГО ЗАЖИМА

РГП

33

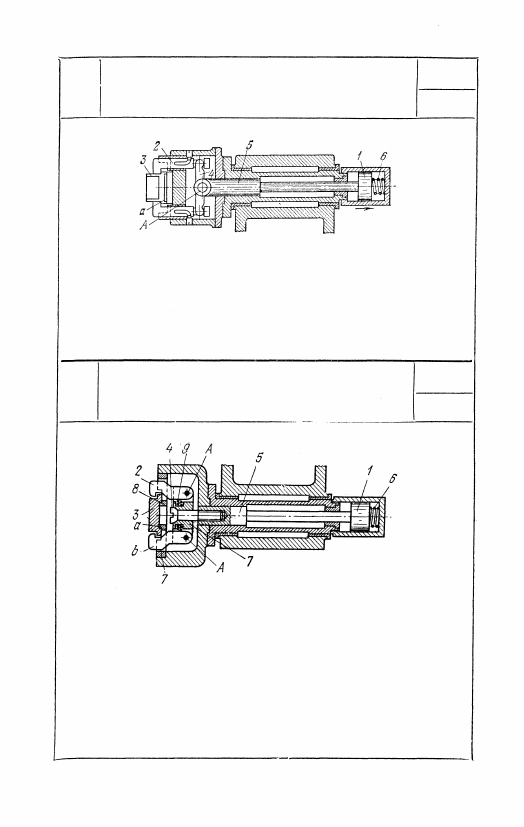

Деталь 3, центрируемая буртиком а, зажимается по наруж-

ному фланцу двумя рычагами 2, шейки которых охватывают

коромысло. 4, входящее во вращательную пару А со штоком

5. При ходе под воздействием жидкости поршня 1 вправо

деталь 3  п р и ж и м а е т с я к опорному торцу. При обратном хо-

де поршня 1, совершающемся под действием пружины 6, де-

таль освобождается и рычаги 2 выходят за пределы ее фланца.

3971

Р Ы Ч А Ж Н Ы Й  М Е Х А Н И З М

Г И Д Р А В Л И Ч Е С К О Г О

В Н Е Ш Н Е Г О ЗАЖИМА

РГП

33

Деталь 3 устанавливается по буртику а и зажимается тремя

рычагами 2 (на рисунке условно показаны два рычага), вхо-

дящими во вращательные пары А с шайбой 7, которая сфе-

рической поверхностью опирается на болт 4, ввернутый

в шток 5. При ходе под воздействием жидкости порш-

ня 1 вправо, деталь 3 прижимается к опорному фланцу 8.

При обратном ходе поршня, который совершается под дейст-

вием пружины 6, деталь 3 освобождается. Полное освобож-

дение детали 3 обеспечивается тем, что после выхода кон-

цов b рычагов 2 за пределы кольца 7 эти рычаги раздвигают-

ся под действием пружины 9.

443

3972

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО

САМОЦЕНТРИРУЮЩЕГО

ТРЕХКУЛАЧКОВОГО ПАТРОНА

РГП

33

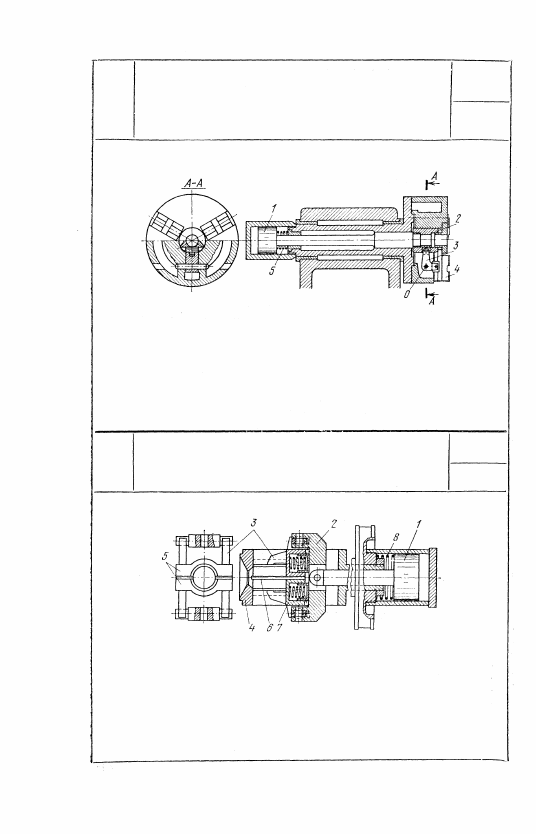

При перемещении под воздействием жидкости поршня 1 вправо втул-

ка 2, жестко соединенная со штоком поршня, поворачивает рычаги 3

вокруг неподвижных осей О. Рычаги 3 перемещают кулачки 4 в на-

правлении от центра на одинаковое расстояние. Таким образом, ку-

лачки производят зажим деталей по отверстию и их центрирование.

Освобождение детали осуществляется при обратном ходе поршня 1

под действием пружины 5.

3973

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ПРИСПОСОБЛЕНИЯ

ДЛЯ ЗАЖИМА КРЫШЕК ПОДШИПНИКОВ

РГП

33

При перемещении под воздействием жидкости поршня 1 влево дви-

жение через траверзу 2 передается четырем  р ы ч а г а м 3, при повороте

которых крышки 5 подшипников прижимаются к пластинке 6,  с л у ж а -

щей также для центрирования крышек в радиальном направлении,

Одновременно два ползуна 7 под действием  п р у ж и н  п р и ж и м а ю т

крышки боковыми торцами к корпусу 4 приспособления. Освобожде-

ние крышек производится при обратном ходе поршня 1 под действием

п р у ж и н ы 8.

444
