Механизмы в современной технике (Артоболевский) - часть 708





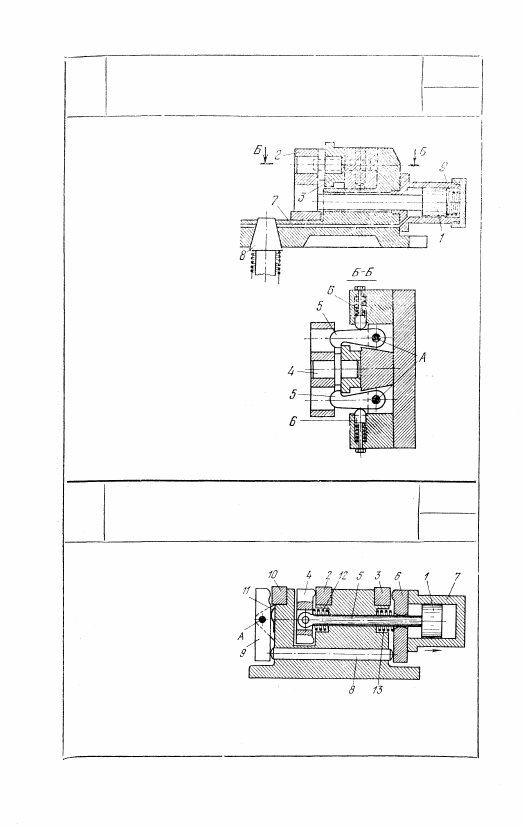

3959

Р Ы Ч А Ж Н Ы Й  М Е Х А Н И З М

Г И Д Р А В Л И Ч Е С К И Х ТИСКОВ

С  З А Щ Е Л К И В А Ю Щ И М И  Р Ы Ч А Г А М И

РГП

При перемещении  п о р ш н я 1

вправо под воздействием

жидкости губки 2  з а ж и м а ю т

деталь 3, установленную на

пальце 4. При этом  р ы ч а -

ги 5, вращающиеся вокруг

н е п о д в и ж н ы х осей А, под

действием двух плунжеров

6 защелкивают деталь.

Жидкость к поршню 1 по-

дается по трубопроводу 7

через распределительный

кран 8. Освобождение дета-

ли производится при пере-

мещении  п о р ш н я 1 в обрат-

ном направлении .действием

п р у ж и н ы 9. При этом рыча-

ги 5 стягивают изделие 3 с

пальца 4.

3960

Р Ы Ч А Ж Н Ы Й  М Е Х А Н И З М

Г И Д Р А В Л И Ч Е С К И Х ТИСКОВ

МНОГОКРАТНОГО ДЕЙСТВИЯ

РГП

33

437

При перемещении поршня 1

вправо под воздействием

жидкости производится за-

жим деталей 2 и 3 посред-

ством  п р и х в а т а 4,  ш а р н и р -

но соединенного со штоком

5, и плиты 6, жестко свя-

занной с цилиндром 7. Од-

новременно плита 6, пере-

мещаясь совместно с ци-

линдром 7. воздействует па

шток 8. который поворачи-

вает  п р и х в а т 9 вокруг не-

подвижой оси А, осуществ-

ляя  з а ж и м третьей детали 10. Освобождение деталей и отвод ци-

линдра, поршня и прихватов в исходное положение производится пру-

ж и н а м и 11, 12 и 13.

33

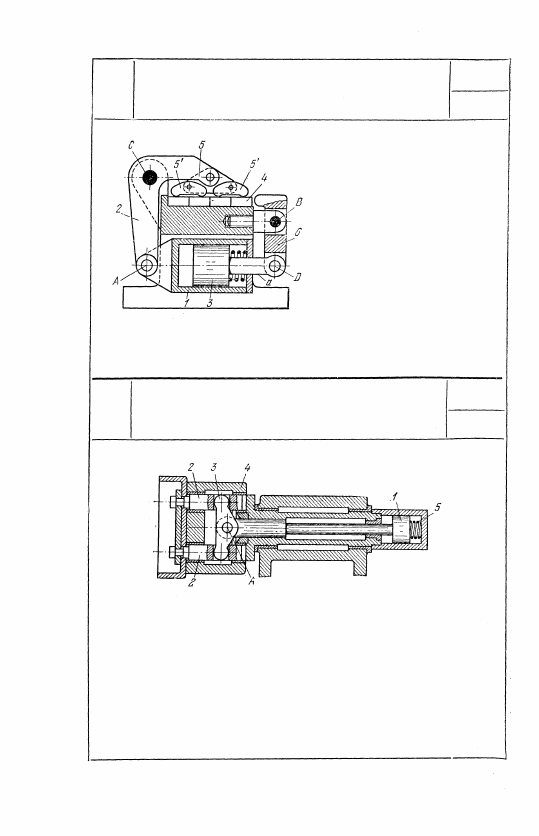

При повышении давления

жидкости внутри цилинд-

ра 1, входящего во враща-

тельную пару А с коромыс-

лом 2, вращающимся во-

круг неподвижной оси С,

посредством траверз 5 и 5'

производится зажим дета-

лей 4 в вертикальном на-

правлении. Одновременно

при перемещении поршня 3

рычаг 6, вращающийся во-

круг неподвижной оси В, зажимает детали 4 в горизонталь-

ном  н а п р а в л е н и и . Шток а поршня 3 входит во вращатель-

ную пару D с рычагом 6.

3962

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С УСТАНОВОЧНЫМИ КОЛЬЦАМИ

РГП

33

Деталь 4 устанавливается на два пальца 2. Центрирующая

шейка одного пальца выполняется цилиндрической, а друго-

го — в виде ромба, большая ось которого перпендикулярна

к плоскости, проходящей через оси пальцев. Ромбическое се-

чение необходимо для свободной установки детали при ко-

лебаниях размера детали между осями отверстий. В прорези

пальцев входит коромысло 3, входящее во вращательную па-

ру А со штоком поршня 1. При перемещении поршня 1

вправо под воздействием жидкости деталь 4 прижимается

к опорному торцу. При обратном ходе поршня, совершаю-

щемся под действием пружины 5, деталь 4 освобождается.

438

3961

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С ЗАЖИМНЫМИ ТРАВЕРЗАМИ

РГП

33

3963

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С РЫЧАГАМИ

РГП

33

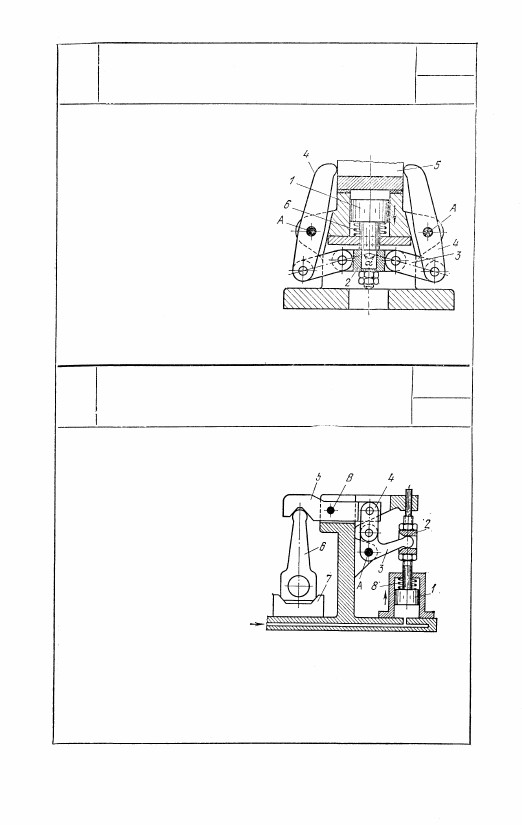

При перемещении вниз поршня

1 под воздействием жидкости

движение передается через

муфту 2 и серьги 3 рычагам 4,

вращающимся вокруг непо-

движных осей А и зажимаю-

щим деталь 5. Освобождение

детали производится пружиной

6, которая перемещает пор-

шень 1 вверх.

3964

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С ВРАЩАЮЩЕЙСЯ  П Л А Н К О Й

РГП

33

При перемещении под

воздействием жидкости

поршня 1 вверх закреп-

ленная на штоке муф-

та 2, которая охватыва-

ется вилкообразным кон-

цом рычага 3, вращаю-

щегося вокруг непод-

вижной оси А, передает

движение через рычаги 3

и 4 планке 5, вращаю-

щейся вокруг неподвиж-

ной оси В, осуществляя зажим детали 6, установленной на

призме 7. Освобождение детали и возвращение всех звеньев

зажима в исходное положение производится под действием

пружины 8.

439

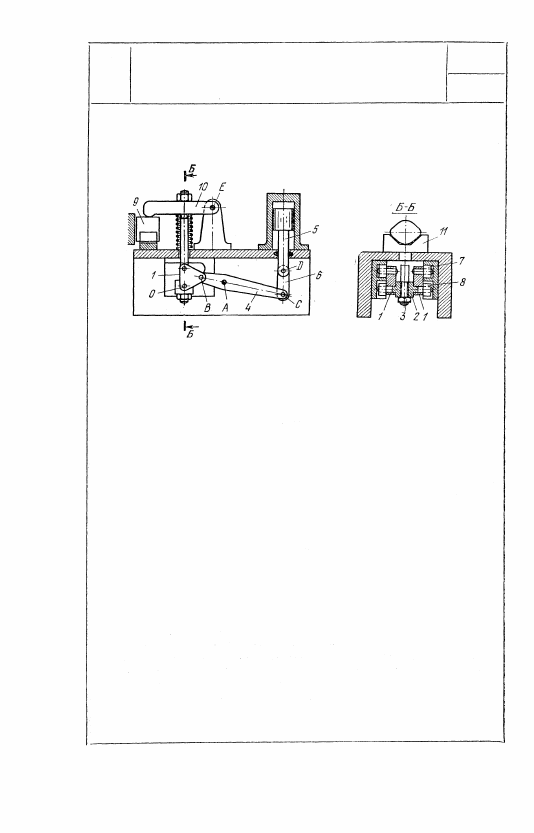

3965

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

С УСТАНОВОЧНЫМИ РОЛИКАМИ

РГП

33

Две треугольные плиты 1 шарнирно связаны между

собой траверзой 2 и коромыслом 4, вращающимся

вокруг неподвижной оси А и входящим во враща-

тельные пары В и С с плитами 1 и звеном 6. Ко-

ромысло 4 посредством звена 6 соединено со што-

ком поршня 5, В треугольные плиты 1 вставлены

четыре оси, на которых вращаются четыре ролика,

из них два ролика 7 скользят по горизонтальным

пазам, а два ролика 8 — по вертикальным пазам.

При перемещении поршня 5 вниз плиты 1 повора-

чиваются вокруг оси О, стремясь расположить оси

всех роликов в одной вертикальной плоскости. При

этом траверза 2 вместе с вставленным в нее тяго-

вым болтом 3 перемещается вниз, производя посред-

ством зажимной планки 10, вращающейся вокруг

неподвижной оси Е

}

 зажим детали 9, которая цен-

трируется призмой 11. Для освобождения детали

поршень 5 под воздействием жидкости перемещает-

ся вверх. Треугольные плиты 1 поворачиваются в

обратном направлении, ролики 7 скользят по гори-

зонтальным пазам вправо, а ролики 8 перемещают-

ся по вертикальным пазам вверх, поднимая траверзу

с болтом вверх.

440
