К У Л А Ч К О В О - Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ТОПЛИВНОГО НАСОСА

лп

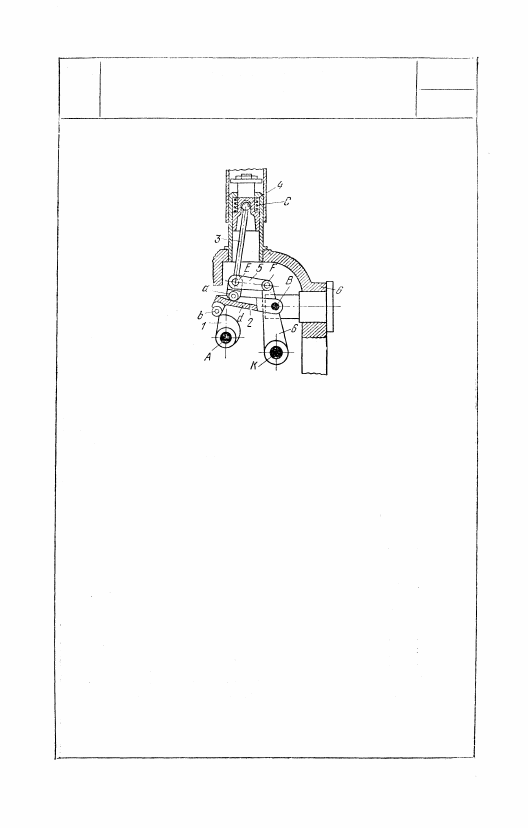

Кулачок 1 вращается вокруг непо-

движной оси A. Рычаг 2 вращается

вокруг неподвижной оси В, принад-

лежащей коромыслу 6, и имеет ро-

лик b, обкатывающий профиль кулач-

ка 1. Рычаг 2 имеет профилирован-

ную поверхность d, по которой пе-

рекатывается ролик а, принадлежа-

щий шатуну 3, входящему во вра-

щательную пару С с ползуном 4.

Звено 5 входит во вращательные па-

ры Е и F с шатуном 3 и коромыс-

лом 6, вращающимся вокруг непо-

движной оси K При вращении ку-

лачка 1 рычаг 2 совершает качатель-

ное движение. Ползун 4 связан с

плунжером насоса, подающего топ-

ливо. Регулирование подачи топлива

может быть осуществлено поворотом

коромысла 6. При этом изменяется

ход ползуна 4, а следовательно, и

количество подаваемого топлива.

433

РГП

3955

РЫЧАЖНЫЙ МЕХАНИЗМ

РУЧНОГО НАСОСА

РГП

ЛП

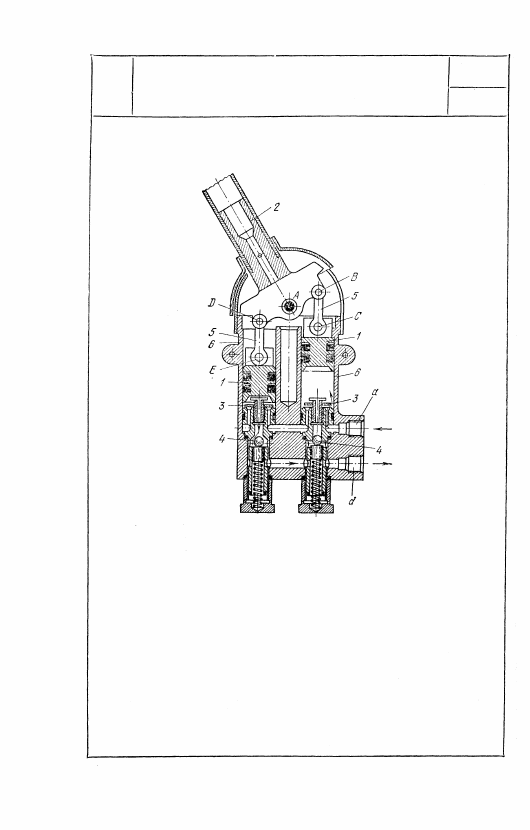

Рукоятка 2 вращается вокруг неподвижной оси

А и входит во вращательные пары D и В с дву-

мя равными шатунами 5, входящими во враща-

тельные пары С и Е с поршнями 1, движущими-

ся в неподвижных цилиндрах 6. Поршни 1 при-

водятся посредством рукоятки 2 в возвратно-по-

ступательное движение. При этом жидкость за-

сасывается через отверстие а и тарельчатые вса-

сывающие клапаны 3 и нагнетается посредством

нагнетательных клапанов 4 шарикового типа з

нагнетательный штуцер d.

434

3956

МЕХАНИЗМ

ПНЕВМОГИДРАВЛИЧЕСКОГО НАСОСА

СВАРОЧНОЙ  М А Ш И Н Ы

РГП

ЛП

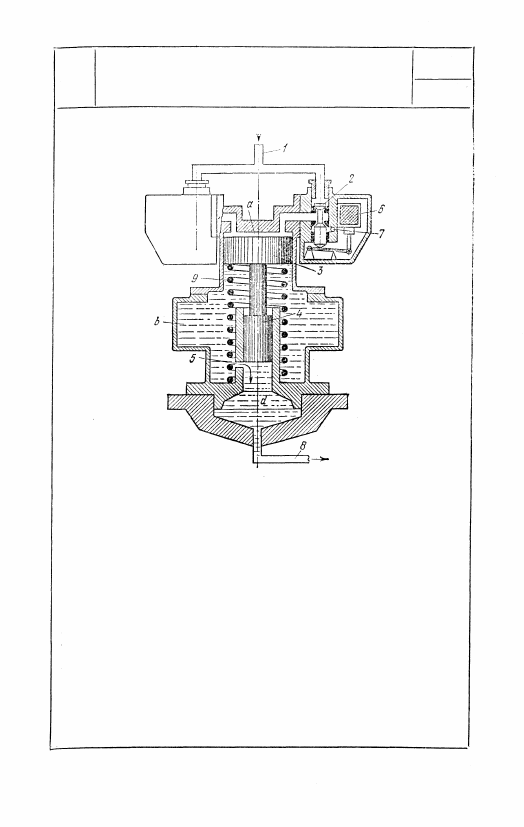

При открывании пневматических клапанов 2 сжатый воздух

по трубопроводу 1 поступает в камеру а. Под действием

сжатого воздуха поршень 3 перемещается вместе с поршнем

4, воздействующим на жидкость в полости d и сжимающим

ее до требуемого давления. Полость b заполнена жидкостью,

которая при нахождении поршня 4 в верхнем положении

через отверстие 5 заполняет полость d. Жидкость под давле-

нием из полости d поступает через трубопровод 8 в цилинд-

ры сварочных электродов. Пневматические клапаны управля-

ются соленоидом 6. Когда соленоид 6 возбужден, якорь его

втянут, золотник пневматического клапана 2 находится в

верхнем положении, и воздух подается в камеру а пневмати-

ческого цилиндра. После окончания процесса сварки солено-

ид 6 выключается. Золотник 2 опускается вниз, прекращая

подачу сжатого воздуха в полость а. Одновременно откры-

вается доступ для выхода сжатого воздуха из пневматиче-

ской полости через отверстие 7 в атмосферу. После падения

давления в полости а пружина 9 перемещает поршни в ис-

ходное положение.

435

2. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (3957—3998)

3957

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ГИДРАВЛИЧЕСКИХ ТИСКОВ

С КАЧАЮЩЕЙСЯ ПЛАНКОЙ

РГП

33

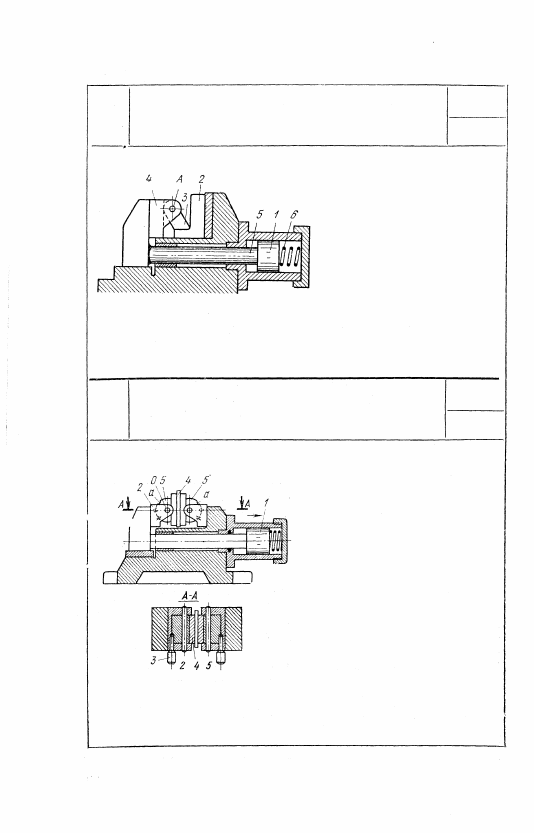

При перемещении поршня 1

вправо под воздействием

жидкости производится за-

жим детали 2 качающейся

планкой 3, входящей во

вращательную пару А с

подвижной губкой 4, которая жестко связана со штоком 5

поршня 1. Пружина 6 обеспечивает силовое замыкание ме-

ханизма.

3958

РЫЧАЖНЫЙ МЕХАНИЗМ

ГИДРАВЛИЧЕСКИХ ТИСКОВ

С УНИВЕРСАЛЬНЫМИ ГУБКАМИ

РГП

33

При перемещении поршня 1

вправо под воздействием жид-

кости изделие 4 зажимается

универсальными губками 5.

Каждая губка представляет

собой полуцилиндр, качающий-

ся вокруг оси О и опирающий-

ся на образующую полуцилин-

дра в щеках 2. Установка гу-

бок 5 под требуемым углом

производится посредством двух

делительных пальцев 3, кото-

рые через отверстия в щеках

входят в гнезда а губок 5.

Тиски зажимают изделие как

с параллельными, так и с на-

клонными плоскостями, причем деталь можно устанавливать

под требуемым углом.
