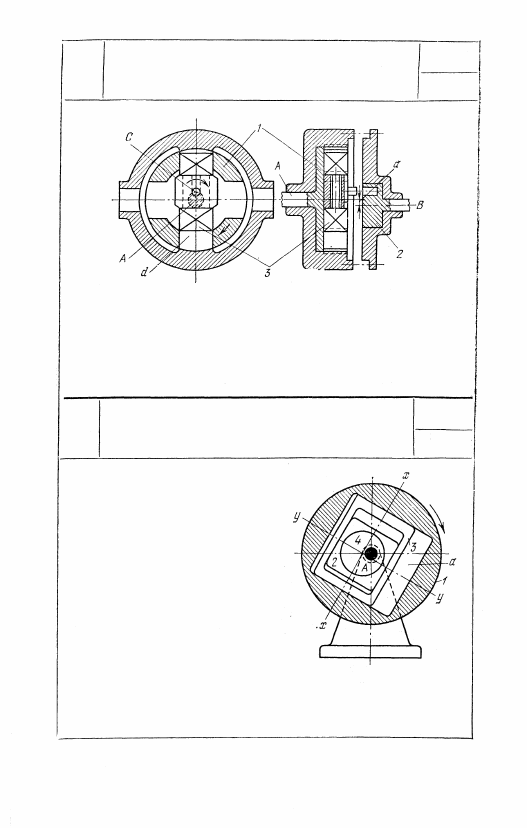

Ротор 1 вращается вокруг неподвижной оси A и имеет ци-

линдр d, в котором скользит поршень 3, входящий во вра-

щательную пару С со звеном 2, вращающимся вокруг непо-

движной оси В. При вращении ротора 1, вследствие эксцент-

риситета а между осями А и В звеньев 1 и 2, создается воз-

вратно-поступательное движение звена 3 относительно зве-

на 1, используемое для нагнетания жидкости.

3939

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО

ПОРШНЕВОГО НАСОСА

РГП

ЛП

Корпус 1 вращается вокруг непо-

движной оси A. Ползун 3 дви-

жется поступательно вдоль оси

у — у направляющей а, принадле-

жащей корпусу 1. Поршень 2 дви-

жется поступательно вдоль оси

х—х направляющей а, принад-

лежащей ползуну 3, и входит во

вращательную пару с неподвиж-

ным круглым эксцентриком 4.

Угол между осями х — х и у — у

равен 90°.

Вращающийся вокруг оси A кор-

пус 1, являющийся одновременно

шкивом, приводит в возвратно-

поступательное движение вдоль взаимно перпендикулярных

осей поршень 2 и ползун 3. Эксцентрик 4 жестко укреплен на

оси А. Движение поршня 2 используется для нагнетания жид-

кости.

425

3938

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО

ПОРШНЕВОГО НАСОСА

РГП

лп

3940

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ ПОРШНЕВОГО НАСОСА

РГП

ЛП

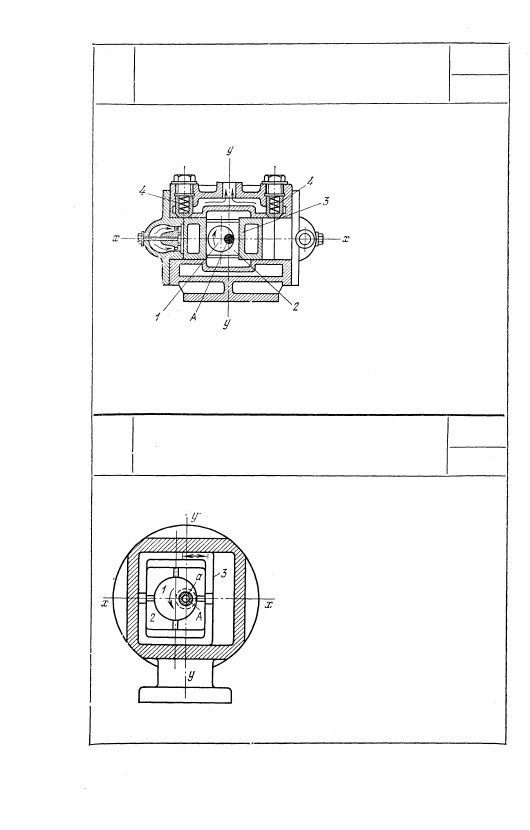

Круглый эксцентрик 1

вращается вокруг не-

подвижной оси А и

входит во вращатель-

ную пару с ползуном

2, движущимся воз-

вратно-поступательно

вдоль оси у—у в пря-

молинейных направ-

ляющих, принадлежа-

щих поршню 3, дви-

гающемуся возвратно-

поступательно вдоль

оси хх. Поршень 3

перемещается по гар-

моническому закону. При вращении эксцентрика 1 жидкость

перемещается в направлении, указанном стрелками, проходя

через клапаны 4.

3941

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ ПОРШНЕВОГО
НАСОСА С ПОЛЫМ ВАЛОМ

РГП

ЛП

Круглый эксцентрик 1 вращается

вместе с полым валом а вокруг

неподвижной оси А и входит во

вращательную пару с ползуном

2, движущимся возвратно-посту-

пательно вдоль оси у — у в на-

правляющих, принадлежащих пор-

шню 3, двигающемуся возвратно-

поступательно вдоль оси х — х.

Полый вал служит трубопрово-

дом.

426

3942

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО КОМПРЕССОРА

С НЕПОДВИЖНЫМ ЭКСЦЕНТРИКОМ

РГП

лп

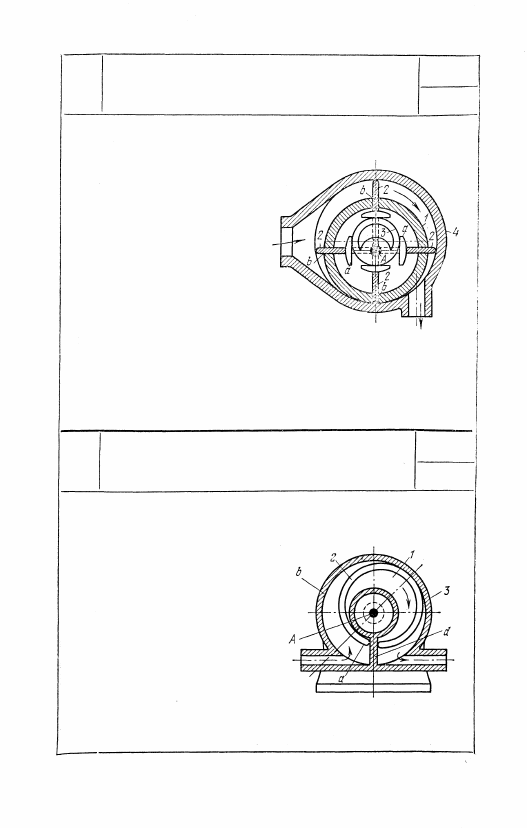

Круглый ротор 1 вращает-

ся вокруг эксцентрично рас-

положенной относительно

геометрической оси корпу-

са 4 неподвижной оси А.

Лопасти 2, оканчивающиеся

тарелками а, скользят в на-

п р а в л я ю щ и х b, принадле-

жащих ротору 1. При вра-

щении ротора 1 лопасти 2

т а р е л к а м и а скользят по

неподвижному круглому

эксцентрику 3 и перемещают жидкость или газ в направле-

нии, указанном стрелками. Между лопастями 2, корпусом 4

и ротором 1 образуются полости нагнетания и всасывания.

3943

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

С КОЛЬЦЕВОЙ ЦАПФОЙ

РГП

ЛП

Круглый ротор 1 вращается

вокруг эксцентрично располо-

женной оси А, совпадающей с

геометрической осью корпуса

3. Ротор 1 охвачен разрезной

кольцевой цапфой 2, концы а

которой скользят по непо-

движной стойке d корпуса 3.

При вращении ротора 1 цапфа

2 скользит по внутренней по-

верхности b корпуса 3 и пере-

качивает жидкость в направ-

лении, указанном стрелками.

427

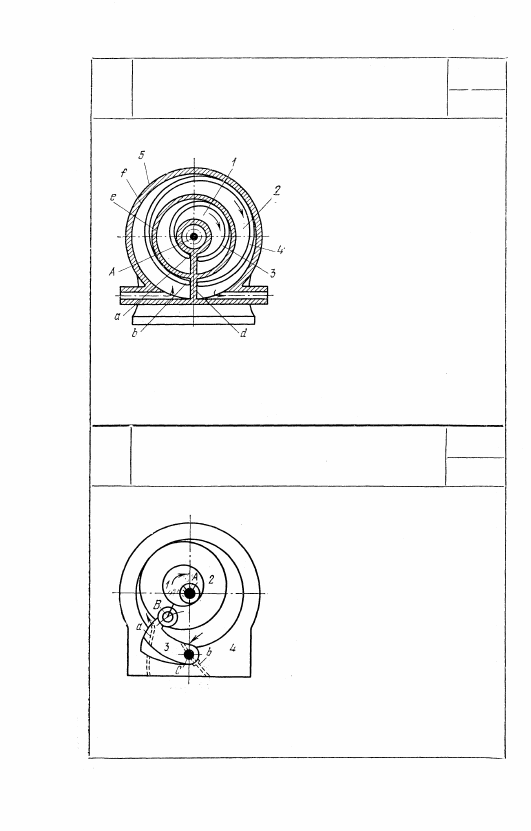

Жестко  с в я з а н н ы е друг с

другом круглые роторы 1 и 2

вращаются вокруг эксцентрич-

но расположенной неподвиж-

ной оси А, совпадающей с гео-

метрической осью корпуса 5.

Роторы 1 и 2 охвачены раз-

резными кольцевыми цапфами

3 и 4, концы а и b которых

скользят по неподвижной стой-

ке d корпуса 5. При вращении

роторов 1 и 2 цапфы 3 и 4

скользят по  в н у т р е н н и м по-

верхностям eиf корпуса 5 и

перекачивают жидкость в на-

правлении, указанном стрелками Полость внутри поверхнос-

ти е корпуса связана со входом и выходом жидкости кана-

лами, не показанными на рисунке.

3945

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

С КОЛЬЦЕВОЙ ЦАПФОЙ

РГП

ЛП

Круглый эксцентрик 1 враща-

ется вокруг неподвижной оси

А и охватывается кольцевой

цапфой 2, скользящей по кор-

пусу 4 насоса. Цапфа 2 вхо-

дит во вращательную пару

В со звеном 3, имеющим ка-

чательное движение вокруг не-

подвижной оси С. Звено 3 раз-

деляет правую и левую по-

лости насоса, имеющего впуск-

ной канал а и выпускной ка-

нал b. При вращении эксцентрика 1 жидкость перемещается

из канала а в канал b.

428

3944

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ ДВУХРОТОРНОГО НАСОСА

С КОЛЬЦЕВЫМИ ЦАПФАМИ

РГП

ЛП
