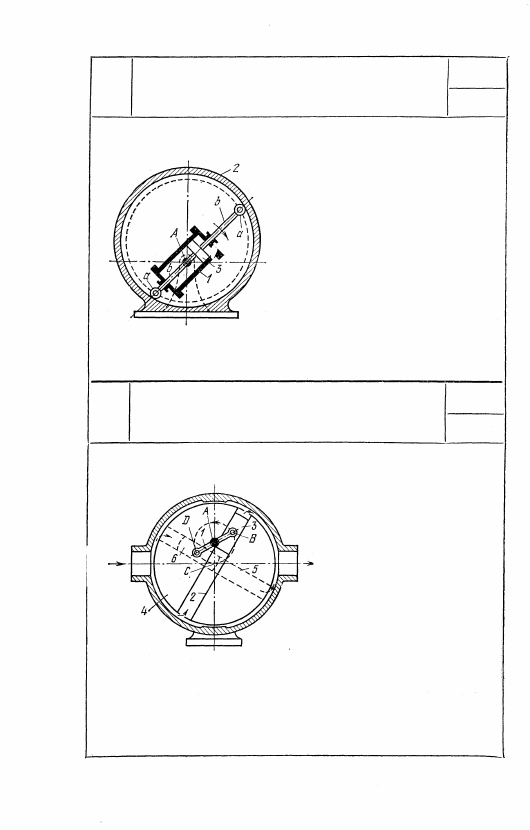

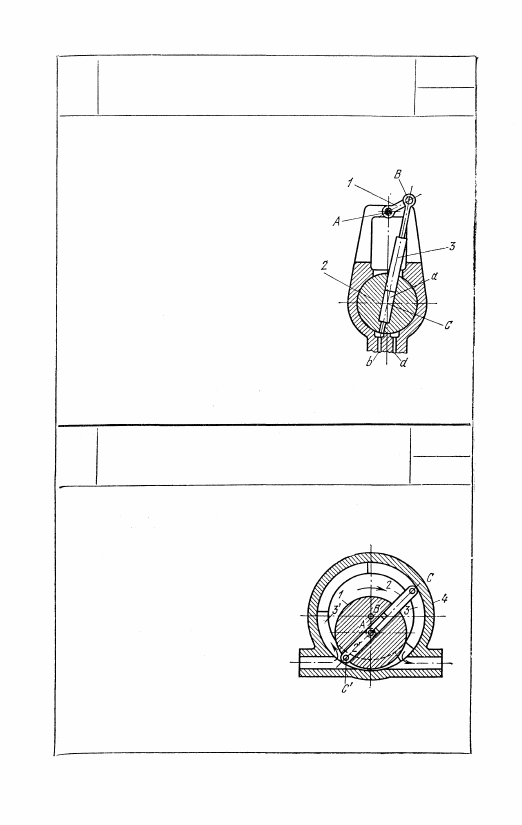

К У Л И С Н Ы Й МЕХАНИЗМ

ПОРШНЕВОГО НАСОСА

РГП

ЛП

Кривошип 1 вращается вокруг непо-

движной оси А и входит во враща-

тельную пару В с поршнем 3, дви-

гающимся возвратно-поступательно в

кулисе а, принадлежащей цилиндру

2, вращающемуся вокруг неподвиж-

ной оси С, При вращении кривоши-

па 1 цилиндр 2 совершает качатель-

ное движение, соединяя при этом

камеру насоса попеременно с всасы-

вающим и нагнетательным трубопро-

водами b и d.

3931

К У Л И С Н Ы Й МЕХАНИЗМ

РОТОРНОГО НАСОСА

СО СВОБОДНЫМ ПОРШНЕМ

РГП

ЛП

Цилиндр 1, вращающийся вокруг

неподвижной оси A, имеет паз, в

котором скользят звенья 2 и 2',

входящие во вращательные пары

С и С' с кольцевыми секторами

3 и 3', скользящими в пазу кор-

пуса 4. Полости нагнетания обра-

зуются между звеньями 2 и 2',

корпусом 4 и цилиндром 1.

421

3932

К У Л И С Н Ы Й МЕХАНИЗМ РОТОРНОГО

ПОРШНЕВОГО НАСОСА С КОРПУСОМ

ПОСТОЯННОГО ДИАМЕТРА

РГП

ЛП

Цилиндр 1 вращается вокруг не-

подвижной оси А. Поршень 3 дви-

жется в цилиндре 1 и имеет што-

ки b, оканчивающиеся  р о л и к а м и

а. Профиль корпуса 2 выполнен

так, что все его диаметры, про-

ходящие через ось А, равны меж-

ду собой, например по кардиоиде.

При вращении цилиндра ролики

а обкатываются по корпусу и пе-

ремещают поршень насоса 3.

3933

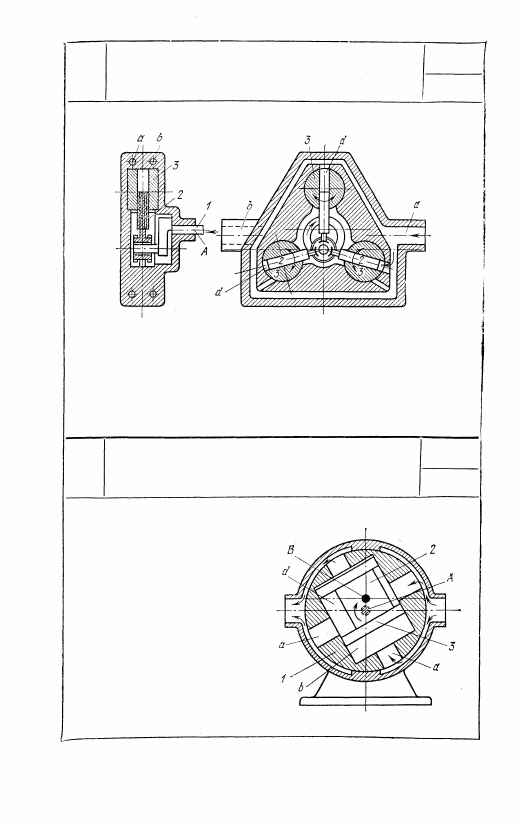

КУЛИСНЫЙ МЕХАНИЗМ ПОРШНЕВОГО

РОТОРНОГО НАСОСА

С ДВОЙНЫМ КРИВОШИПОМ

РГП

ЛП

Двойной кривошип 1

вращается вокруг непо-

движной оси А и входит

во вращательные пары В

и D с ползунами 3 и 6,

двигающимися поступа-

тельно в направляющих

2 и 5, принадлежащих

ротору 4, вращающему-

ся вокруг неподвижной

оси С. При вращении

кривошипа 1 жидкость

перемещается в направлении, указанном стрелками. Штрихо-

вой линией показаны кулиса 5 и ползун 6, находящиеся за

перегородкой.

422

3934

КУЛИСНЫЙ МЕХАНИЗМ ПОРШНЕВОГО

РОТОРНОГО НАСОСА

С КАЧАЮЩИМИСЯ ЦИЛИНДРАМИ

РГП

ЛП

Кривошип 1 вращается вокруг неподвижной оси А и входит

во вращательные пары с тремя симметрично расположенны-

ми поршнями 2, скользящими в кулисах d, принадлежащих

качающимся цилиндрам 3, при повороте которых открывают-

ся и закрываются входные отверстия. Жидкость всасывается

через общий канал а и нагнетается через канал b.

3935

КУЛИСНЫЙ МЕХАНИЗМ

ДВУХЦИЛИНДРОВОГО РОТОРНОГО

ПОРШНЕВОГО НАСОСА

РГП

ЛП

Круглый ротор 1, имеющий

четыре симметрично располо-

женных канала а, вращается

вокруг неподвижной оси A.

Поршень 3 скользит в цилинд-

ре b, принадлежащем ротору 1.

Поршень 3 имеет цилиндр d,

скользящий по поршню 2, вра-

щающемуся вокруг неподвиж-

ной оси В. При вращении ро-

тора 1 поршни 2 и 3 переме-

щают жидкость в направле-

нии, указанном стрелками.

423

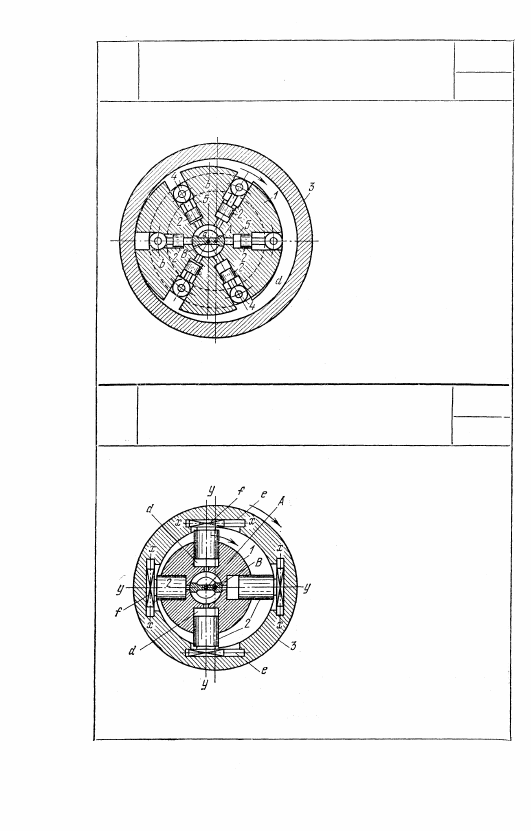

3936

КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО ПОРШНЕВОГО

НАСОСА ТИПА ТОМА

РГП

ЛП

Круглый ротор 1 вращает-

ся вокруг неподвижной

оси В и имеет шесть сим-

метрично расположенных

цилиндров 5, в которых дви-

гаются возвратно-поступа-

тельно поршни 2. Поршни 2

имеют ролики 4, перекаты-

вающиеся в круговом па-

зу b с центром в точке А.

При вращении ротора 1

верхние цилиндры всасы-

вают жидкость через по-

лость а в радиальные кла-

паны, а нижние цилиндры

нагнетают ее в полость d.

РГП

ЛП

Барабан 1 вращается во-

круг неподвижной оси А и

имеет четыре симметрично

расположенных цилиндра d,

в которых скользят порш-

ни 2, оканчивающиеся пол-

зунами f, скользящими в

направляющих е, принадле-

жащих барабану 3, вра-

щающемуся вокруг непо-

движной оси В. При вра-

щении барабана 1 поршни 2

скользят вдоль осей у — у,

а ползуны f — вдоль осей

х — x, осуществляя переме-

щение жидкости из полости

всасывания в полость на-

гнетания.

424

3937

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ПОРШНЕВОГО НАСОСА

ТИПА ОЙЛЬ-ГИР
