Механизмы в современной технике (Артоболевский) - часть 702

3914

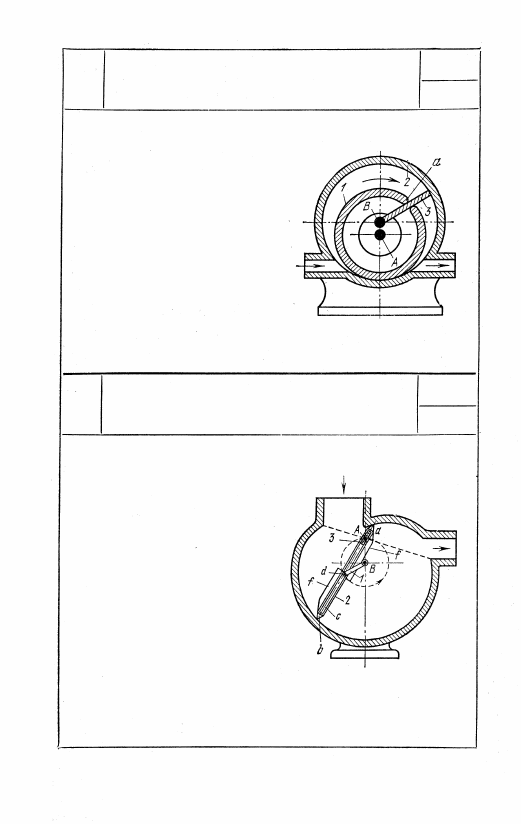

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается во-

круг эксцентрично расположенной

относительно геометрической оси

В корпуса 2 неподвижной оси А.

Лопасть 3 вращается вокруг не-

подвижной оси В и скользит в

дуговых направляющих а ротора

1. При вращении ротора 1 ло-

пасть 3 перемещает жидкость в

направлении, указанном стрелка-

ми.

3915

КУЛИСНЫЙ МЕХАНИЗМ

ЛОПАСТНОГО НАСОСА ОЛЬДГЕЙМА

РГП

ЛП

Кривошип 1 вращается вокруг

неподвижной оси B и имеет

палец d, скользящий в кулисе

с звена 2. Звено 2 входит в

поступательную пару с ползу-

ном 3, вращающимся вокруг

неподвижной оси A. Лопасти

f, жестко связанные со звеном

2, своими концами а и b сколь-

зят по внутренней поверхнос-

ти корпуса, имеющей форму

улитки Паскаля. При этом

жидкость перемещается в направлении, указанном стрелками.

413

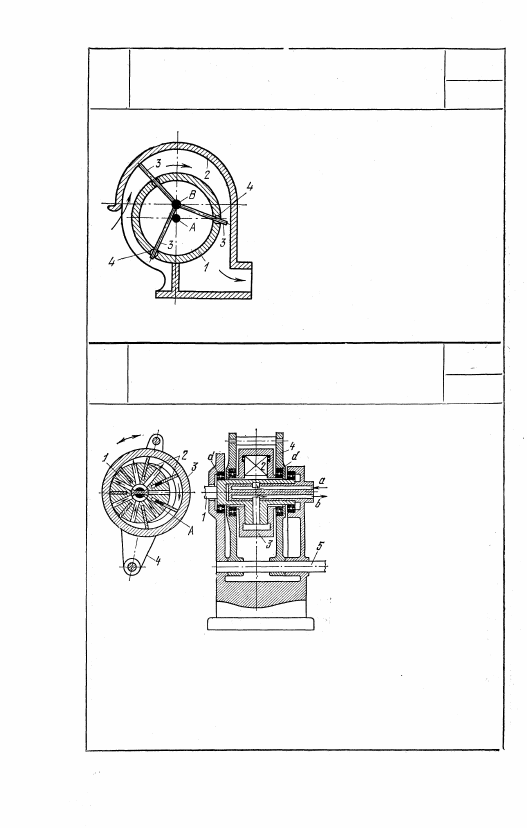

Круглый ротор 1 вращается вокруг

эксцентрично расположенной отно-

сительно оси В корпуса 2 неподвиж-

ной оси А. Лопасти 3 вращаются во-

круг неподвижной оси В и скользят

в сухарях 4, входящих во враща-

тельные пары с ротором 1. При вра-

щении ротора 1 лопасти 3 перемеща-

ют жидкость в направлении, указан-

ном стрелками.

3917

КУЛИСНЫЙ МЕХАНИЗМ

МНОГОЛОПАСТНОГО РОТОРНОГО

НАСОСА

РГП

ЛП

Барабан 1, вращающий-

ся вокруг неподвижной

оси A, имеет семь лопа-

стей 2, двигающихся в

радиальных направляю-

щих. При вращении ба-

рабана лопасти под дей-

ствием центробежных сил

прижимаются к стенке

полого цилиндра 3, рас-

положённого эксцентрич-

но по отношению к цент-

ру А барабана 1. По-

лости нагнетания и вса-

сывания образуются

между лопастями 2, ба-

рабаном 1 и цилиндром 3. Цилиндр 3 смонтирован на шари-

коподшипниках d в траверзе 4. Поворотом траверзы 4 вокруг

вала 5 можно увеличить или уменьшить эксцентриситет ци-

линдра 3. Этим увеличивается или соответственно уменьша-

ется подача жидкости. Каналы а и b служат для входа и

выхода жидкости.

414

3916

КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО ТРЕХЛОПАСТНОГО НАСОСА

РГП

ЛП

3918

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

С  Ц И Л И Н Д Р И Ч Е С К И М И ЛОПАСТЯМИ

pro

лп

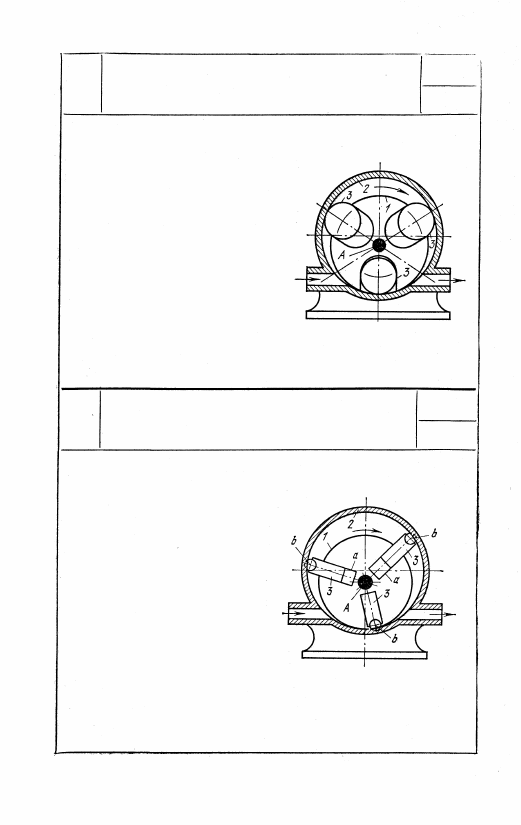

Круглый ротор 1 вращается во-

круг неподвижной оси А и имеет

три радиальных выреза, в кото-

рых свободно перемещаются пор-

шни 3 в форме цилиндров. При

вращении ротора 1 цилиндры 3

под действием центробежных сил

прижимаются к стенкам корпуса

2 и перемещают жидкость в на-

правлении, указанном стрелками.

3919

КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

СО СВОБОДНЫМИ ЛОПАСТЯМИ

РГП

ЛП

Диск 1 вращается вокруг не-

подвижной оси А и имеет три

прорези а, в которых могут

скользить лопасти 3, несущие

на своих концах шарики b.

При вращении диска 1, ось

которого расположена эксцен-

трично относительно геометри-

ческой оси корпуса 2, лопасти

3 под действием центробежных

сил постоянно прижаты к кор-

пусу 2 и перемещают жид-

кость в направлении, указан-

ном стрелками.

415

3920

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

С ПОДПРУЖИНЕННЫМИ ЛОПАСТЯМИ

РГП

лп

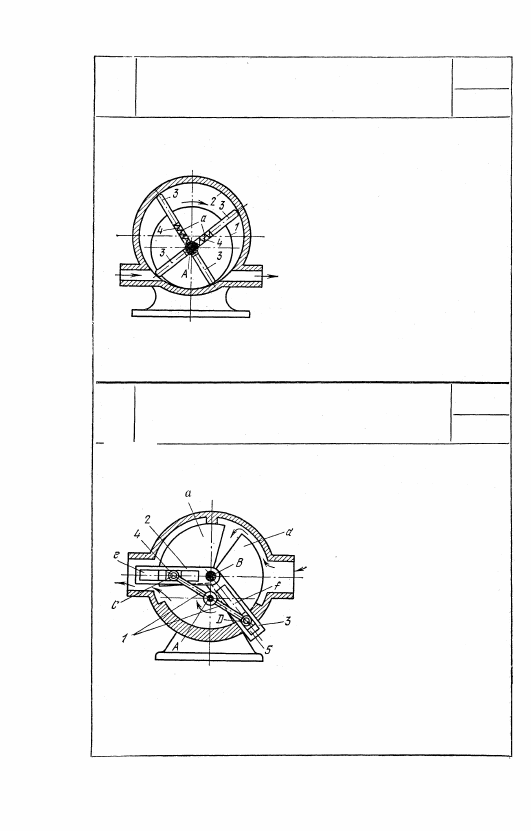

Диск 1 вращается вокруг непо-

движной оси А и имеет четыре

прорези а, в которых могут сколь-

зить лопасти 3, прижатые пружи-

нами 4. При вращении диска 1,

ось которого расположена эксцен-

трично относительно геометриче-

ской оси корпуса 2, лопасти 3 под

действием пружин 4 постоянно

прижаты к корпусу 2 и перемеща-

ют жидкость в направлении, ука-

занном стрелками.

3921

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

НАСОСА С СЕКТОРНЫМИ ЛОПАСТЯМИ

РГП

ЛП

Двойной кривошип 1 вра-

щается вокруг неподвижной

оси А и входит во враща-

тельные пары С и D с пол-

зунами 4 и 5, скользящими

в кулисах еиf, принадле-

жащих звеньям 2 и 3, вра-

щающимся вокруг общей

неподвижной оси В. Со

звеньями 2 и 3 жестко свя-

заны равные секторы а.

При вращении кривошипа 1

секторы а перемещают жидкость в направлении, указанном

стрелками.

416
