Механизмы в современной технике (Артоболевский) - часть 700

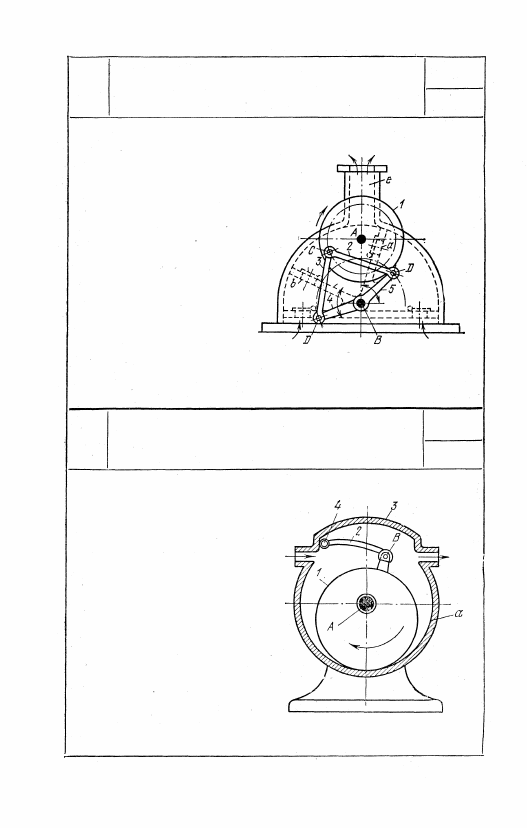

3898

Ш А Р Н И Р Н О - Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

НАСОСА ЛОПАСТНОЙ ВОЗДУХОДУВКИ

РГП

ЛП

Диск 1 вращается во-

круг неподвижной оси A.

Звенья 4 и 5 вращаются

вокруг неподвижной оси

B и имеют жестко свя-

занные с ними лопасти b

и а. При вращении дис-

ка 1 лопасти а и b по-

лучают качательное дви-

жение посредством двух

равных шатунов 2 и 3,

входящих во вращатель-

ные пары С и D с дис-

ком 1 и звеньями 5 и 4.

При вращении диска 1

лопасти а и b нагнетают воздух в канал е.

3899

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается

вокруг эксцентрично располо-

женной неподвижной оси A,

совпадающей с геометрической

осью корпуса 3, и скользит по

поверхности а корпуса 3 на-

соса. Лопасть 2 вращается во-

круг оси В и прижимается ро-

ликом 4 к корпусу 3, отделяя

полость всасывания от полос-

ти нагнетания. Кронштейн с

осью В расположен в плоско-

сти, параллельной плоскости

чертежа.

405

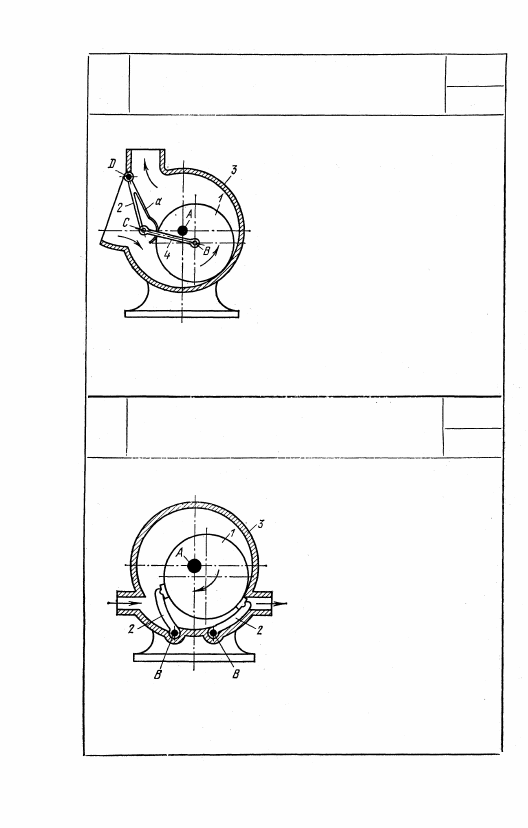

3900

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается вокруг

эксцентрично расположенной непо-

движной оси А, совпадающей с гео-

метрической осью корпуса 3, и сколь-

зит по корпусу 3 насоса. Шатун 4

входит во вращательные пары В и С

с ротором 1 и коромыслом 2, имею-

щим качательное движение вокруг

неподвижной оси D. При вращении

ротора 1 жидкость перемещается в

направлении, указанном стрелками.

Отделение полости всасывания от

полости нагнетания осуществляется лопастью а, жестко свя-

занной с коромыслом 2.

3901

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

С ДВУМЯ РАЗДЕЛЯЮЩИМИ ЛОПАСТЯМИ

РГП

ЛП

Круглый ротор 1 вращает-

ся вокруг эксцентрично рас-

положенной неподвижной

оси A, совпадающей с гео-

метрической осью корпуса

3, и скользит по корпусу 3

насоса. При вращении ро-

тора 1 жидкость перемеща-

ется в направлении, указан-

ном стрелками. Отделение

полости всасывания от по-

лости нагнетания осуществ-

ляется двумя лопастями 2,

вращающимися вокруг не-

подвижных осей В, постоян-

но прижатыми к ротору пружинами, не показанными на

чертеже.

406

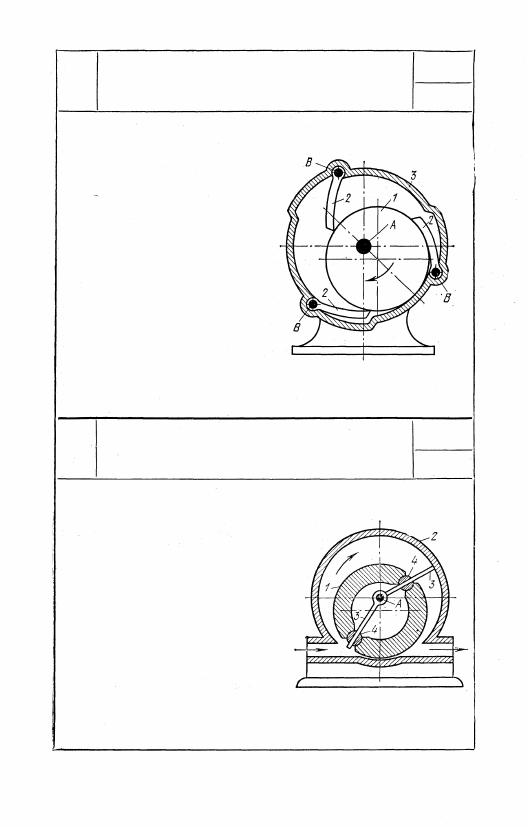

3902

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

С ТРЕМЯ РАЗДЕЛЯЮЩИМИ ЛОПАСТЯМИ

РГП

ЛП

Круглый ротор 1 вращается

вокруг эксцентрично располо-

женной неподвижной оси А,

совпадающей с геометрической

осью корпуса 3, и скользит по

корпусу 3 насоса. При враще-

нии ротора 1 жидкость пере-

мещается из полости всасыва-

ния в полость нагнетания, раз-

деление которых осуществля-

ется тремя лопастями 2, по-

стоянно прижатыми к ротору

/ не показанными на чертеже

пружинами.

3903

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается во-

круг эксцентрично расположенной

неподвижной оси А, совпадающей

с геометрической осью корпуса 2

насоса. Лопасти 3 вращаются во-

круг оси А и скользят в сухарях

4, входящих во вращательные па-

ры с ротором 1. При вращении

ротора 1 жидкость лопастями 3

перемещается в направлении, ука-

занном стрелками.

407

408

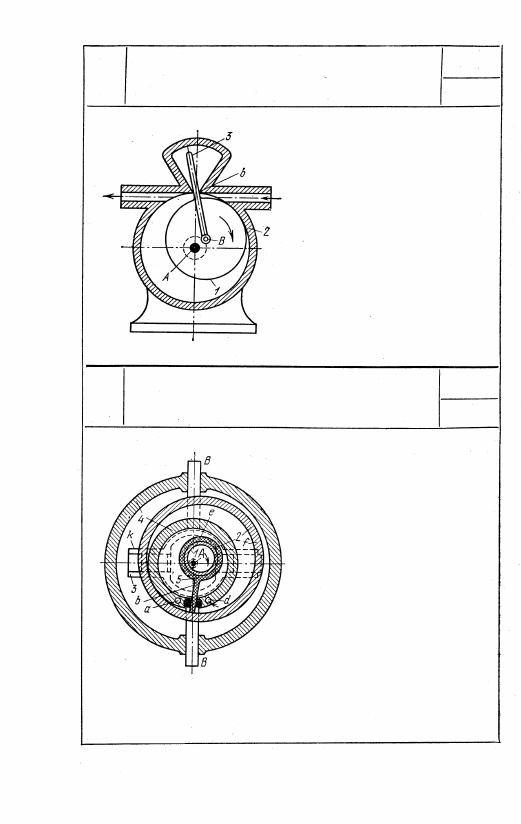

3904

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается

вокруг эксцентрично располо-

женной неподвижной оси А,

совпадающей с геометрической

осью корпуса 2 насоса, и

скользит по последнему. С ро-

тором 1 входит во вращатель-

ную пару В лопасть 3, кото-

рая скользит в угловых на-

правляющих b корпуса 2. При

вращении ротора 1 жидкость

перемещается в направлении,

указанном стрелками. Лопасть

3 ротора служит для отделе-

ния полости всасывания от

полости нагнетания.

3905

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

РГП

ЛП

Круглый эксцентрик 1 враща-

ется вокруг неподвижной оси

А и входит во вращательную

пару с цилиндром е, принад-

лежащим звену 2. С цилинд-

ром е жестко связан соосный

цилиндр f. Звено 2 скользит

в прямолинейных направляю-

щих k, принадлежащих крес-

товине 3, которая входит в по-

ступательную пару В с непо-

движным корпусом 4. При вра-

щении эксцентрика 1 цилиндр

f перекатывается со скольже-

нием по цилиндру 4, принад-

лежащему неподвижному зве-

ну. При этом жидкость перекачивается через отверстия а и

d. Кольцо 5 с хвостовиком b отделяет полость всасывания от

полости нагнетания.
