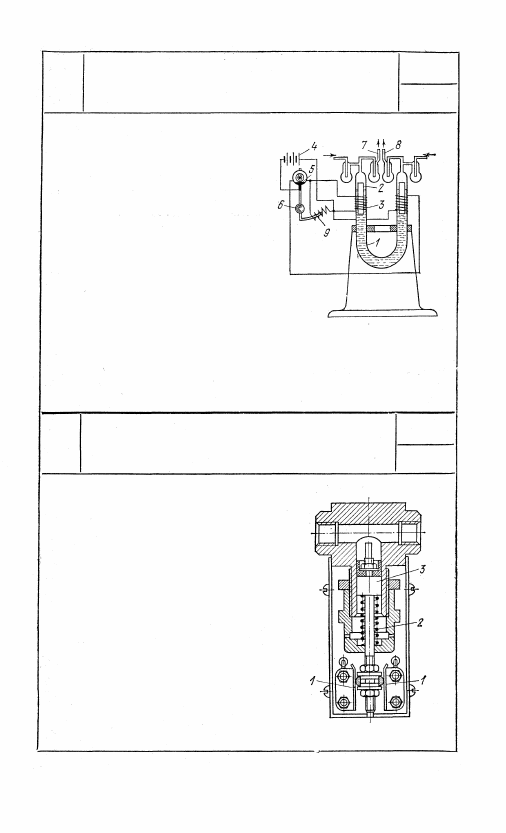

М Е Х А Н И З М ГАЗОВОГО НАСОСА

ДВОЙНОГО ДЕЙСТВИЯ

С ПЛАВАЮЩИМИ ПОРШНЯМИ

ПГП

ЦУ

В U-образной трубке 1, напол-

ненной ртутью, плавают два пор-

шня 2, являющиеся в то же вре-

мя якорями, которые перемеща-

ются в магнитном поле, создавае-

мом соленоидами 3. Последние

включаются попеременно в цепь

батареи 4 через ртутный выклю-

чатель 5, управляемый маятником

6, который попеременно замыкает

и размыкает цепи каждого из со-

леноидов 3. При этом якори 2

перемещаются вверх и вниз и за-

ставляют перемещаться ртуть в

трубке 1. Благодаря этому рав-

ные объемы газов перекачиваются через вентили 7 и 8 в на-

правлении, указанном стрелками. Колебания маятника 6 под-

держиваются посредством соленоида 9, питающегося током

от общей батареи 4.

3888

МЕХАНИЗМ ПНЕВМОЭЛЕКТРИЧЕСКОГО

КОНЕЧНОГО ВЫКЛЮЧАТЕЛЯ

ПГП

ЦУ

Включение командных контактов

1 производится действием давле-

ния воздуха на поршень 3, а вы-

ключение — с помощью пружи-

ны 2.

397

3889

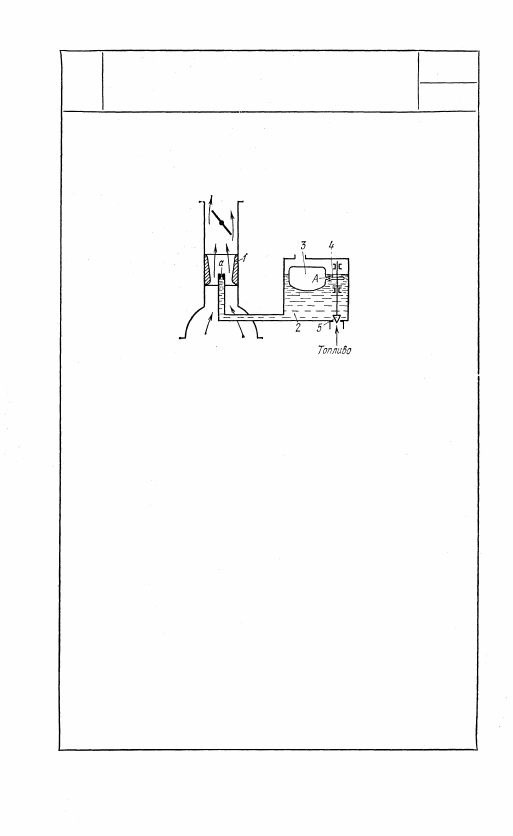

МЕХАНИЗМ

ПРОСТЕЙШЕГО КАРБЮРАТОРА

ПГП

ЦУ

Подаваемый в двигатель воздух про-

ходит через диффузор 1. Вследствие

увеличения скорости воздуха давле-

ние в диффузоре резко понижается.

При этом через калиброванное отвер-

стие а в трубопроводе, расположен-

ном по оси диффузора, подсасывает-

ся топливо из камеры 2. В камере 2

при помощи поплавка 3 поддержива-

ется постоянный уровень жидкости.

При понижении уровня поплавок 3

опускается, поворачиваясь вокруг не-

подвижной оси A. При этом второй

конец рычага 4 поднимается вверх,

открывая клапан 5, благодаря чему

увеличивается количество топлива,

поступающего в поплавковую каме-

ру. При повышении уровня жидкости

в поплавковой камере клапан 5 при-

крывается, прекращая доступ жидко-

сти в камеру.

398

XXXV

РЫЧАЖНЫЕ

ГИДРАВЛИЧЕСКИЕ

И ПНЕВМАТИЧЕСКИЕ

МЕХАНИЗМЫ

РГП

1. Механизмы роторных лопастных и поршневых

насосов ЛП (3890—3956). 2. Механизмы захва-

тов, зажимов и распоров 33 (3957—3998). 3. Ме-

ханизмы регуляторов Рг (3999—4009). 4. Меха-

низмы дросселей и распределителей ДР (4010—

4022). 5. .Механизмы измерительных и испыта-

тельных устройств И (4023—4036). 6. Механиз-

мы демпферов и катаррактов ДК (4037—4039).

7. Механизмы приводов Пр (4040—4047). 8. Ме-

ханизмы клапанов Кл (4048—4054). 9. Механиз-

мы управления У (4055—4063). 10. Механизмы

грузоподъемных устройств Гп (4064). 11. Меха-

низмы молотов, прессов и штампов ММ (4065—

4067). 12. Механизмы муфт и соединений MG

(4068). 13. Механизмы для математических опе-

раций МО (4069). 14. Механизмы переключения,

включения и выключения ПВ (4070—4072).

15. Механизмы остановов, стопоров и запоров

ОЗ (4073). 16. Механизмы прочих целевых уст-

ройств ЦУ (4074—4079).
