Механизмы в современной технике (Артоболевский) - часть 696





389

3874

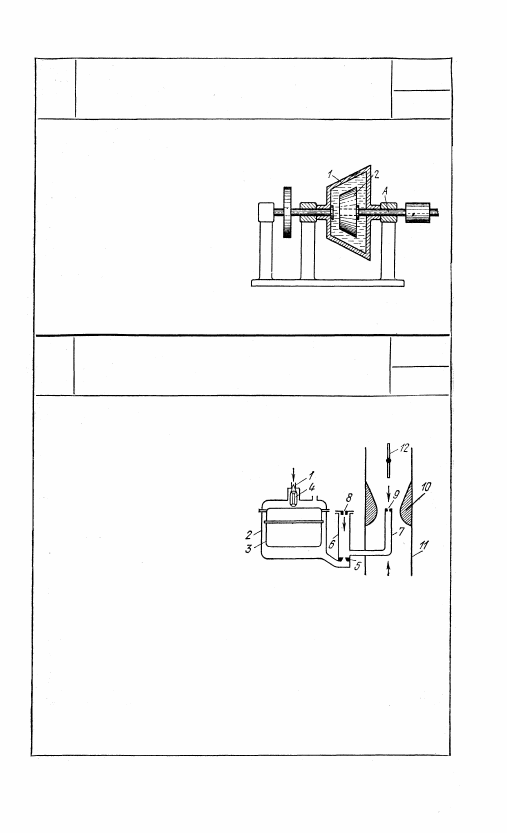

МЕХАНИЗМ ГЛАВНОГО

ДОЗИРУЮЩЕГО УСТРОЙСТВА

ДВИГАТЕЛЯ

ПГП

Рг

Топливо по трубе 1 поступает

в камеру 2, в которой поме-

щается поплавок 3, связанный

с игольчатым клапаном 4. Из

поплавковой камеры топливо

поступает через топливный

жиклер 5 в колодец 6 и рас-

пылитель 7. В крышке колод-

ца имеется отверстие 8. Когда

двигатель не работает, топли-

во располагается в колодце и

распылителе на одном и том

же уровне, что и в поплавковой камере. Когда двигатель

начинает работать, из распылителя вытекает чистое топливо

через жиклер 9, установленный в самой узкой части диффу-

зора 10. Здесь происходит разрежение. Топливо смешивается

с воздухом, поступающим по трубе 11, и образует горючую

смесь. Когда топливо в колодце израсходуется, в него через

жиклер 8 станет просасываться воздух, и через распылитель

пойдет уже не чистое топливо, а эмульсия. Дроссельная за-

слонка 12 регулирует количество горючей смеси.

3873

М Е Х А Н И З М Г И Д Р А В Л И Ч Е С К О Г О

В Ы Р А В Н И В А Т Е Л Я

УГЛОВОЙ СКОРОСТИ

ПГП

Рг

Крутящий момент передается

ротору 2, связанному с валом

А, посредством сил трения,

возникающих между ротором

2 и вязкой жидкостью, приво-

димой во вращение кожухом

1. Передача движения посред-

ством вязкой среды обеспечи-

вает более равномерное вра-

щение вала А.

9. МЕХАНИЗМЫ  П Р О Ч И Х ЦЕЛЕВЫХ

УСТРОЙСТВ (3875—3889)

3875

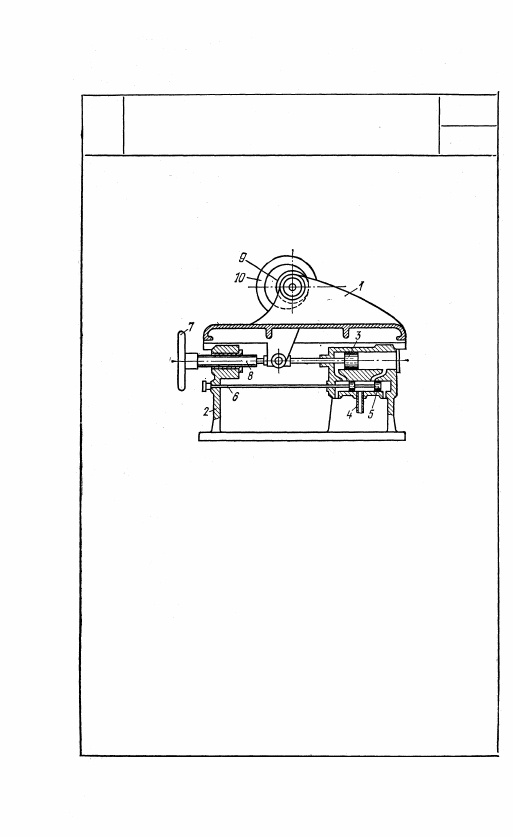

МЕХАНИЗМ ПРИСПОСОБЛЕНИЯ

ДЛЯ УСТРАНЕНИЯ ЛЮФТА В СТАНКЕ

ПГП

ЦУ

На станине 2 передвигается суппорт 1,

жестко связанный с поршнем 3, нахо-

дящимся под давлением жидкости. Жид-

кость в цилиндр поступает через труб-

ку 4 и золотник 5, передвигаемый ру-

кояткой 6. Давлением жидкости дости-

гается полное замыкание всех звеньев

механизма. Установка суппорта 1 со

шлифовальным кругом 9 относительно

обрабатываемого изделия 10 произво-

дится при помощи маховичка 7 и вин^

та 8.

3876

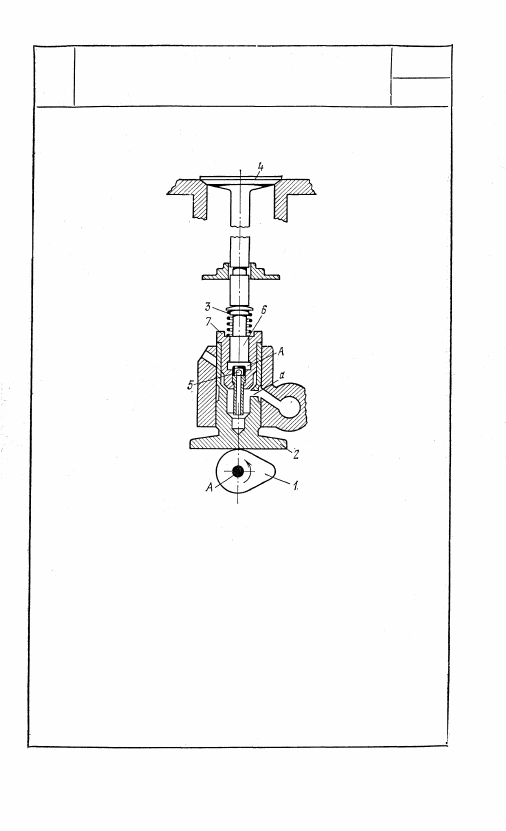

МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ТОЛКАТЕЛЯ

ПГП

ЦУ

При повороте кулачка 1 вокруг неподвижной оси А

в направлении, показанном стрелкой, толкатель 2 под-

нимается, сжимая пружину 3 и осуществляя подъем

клапана 4 с седла. При этом шаровой клапан 5 закры-

вается под воздействием жидкости. Жидкость проса-

чивается между плунжером 6 и цилиндром 7. При

дальнейшем повороте кулачка клапан 4 опускается.

Регулировочная камера А заполняется жидкостью че-

рез поднявшийся шаровой клапан 5. Во внутреннюю

полость толкателя жидкость поступает через отвер-

стие а.

391

3877

МЕХАНИЗМ

ПНЕВМАТИЧЕСКОГО НАКАТНИКА

АРТИЛЛЕРИЙСКОЙ СИСТЕМЫ

ПГП

ЦУ

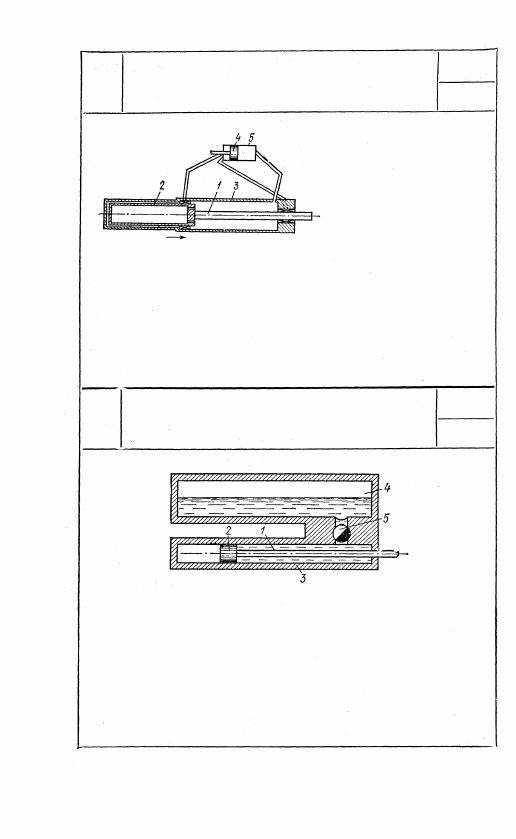

При откате ствола в на-

правлении, указанном

стрелкой, поршень 2,

шток 1 которого соеди-

нен со стволом, сжимает

воздух в цилиндре 3. По

прекращении отката сжа-

тый воздух, действуя на

поршень, возвращает

ствол в начальное положение. Утечки воздуха из цилиндра

предотвращаются подводом жидкости в уплотнения накат-

ника под давлением, несколько превышающим давление, до

которого сжимается воздух в накатнике. Жидкость подво-

дится из мультипликатора 5, который имеет поршень 4 с

разными рабочими поверхностями. С правой стороны порш-

ня 4 находится воздух, с левой — жидкость. Правая полость

соединена с цилиндром 3.

При откате ствола связанный с ним шток 1 с поршнем 2

перемещается вправо, вытесняя через дроссель 5 жидкость

из цилиндра 3 в резервуар 4. По прекращении отката сжа-

тый в резервуаре 4 воздух давит на жидкость, вытесняя по-

следнюю в цилиндр 3 накатника. При этом поршень 2 пере-

мещается под воздействием жидкости влево, производя на-

кат ствола. Величину проходного сечения в дроссельном кла-

пане можно изменять, регулируя этим скорость движения

ствола.

392

3878

МЕХАНИЗМ

ГИДРОПНЕВМАТИЧЕСКОГО НАКАТНИКА

АРТИЛЛЕРИЙСКОЙ СИСТЕМЫ

ПГП

ЦУ
