409

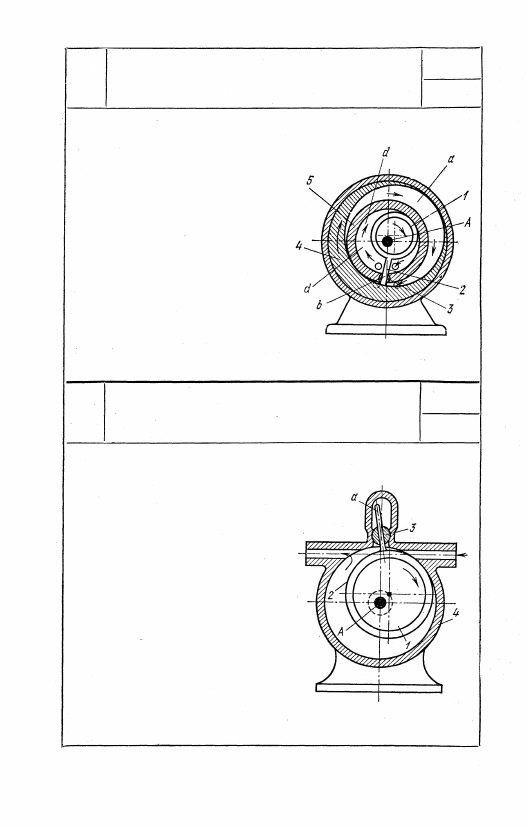

Круглый эксцентрик 1 и звено 4,

имеющее эксцентрично располо-

женную цилиндрическую полость

а, вращаются вокруг неподвиж-

ной оси А. Эксцентрик 1 входит

во вращательную пару с шатуном

2, своим хвостовиком b скользя-

щим в сухаре 3, входящим во

вращательную пару с неподвиж-

ным кольцом 5. При вращении

эксцентрика 1 жидкость в поло-

стях aиd перемещается в нап-

равлении, указанном стрелками.

3907

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

С КОЛЬЦЕВОЙ ЦАПФОЙ

РГП

ЛП

3906

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ

МЕХАНИЗМ РОТОРНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается во-

круг эксцентрично расположенной

неподвижной оси А, совпадающей

с геометрической осью корпуса 4.

Ротор 1 охвачен кольцевой цап-

фой 2, имеющей лопасть а, сколь-

зящую в сухаре 3, входящем во

вращательную пару с корпусом 4.

При вращении ротора 1 жидкость

перемещается в направлении, ука-

занном стрелками. Лопасть а

кольцевой цапфы 2 служит для

отделения полости всасывания от

полости нагнетания.

3908

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА СО СКОЛЬЗЯЩИМИ

РАЗДЕЛИТЕЛЬНЫМИ ЛОПАСТЯМИ

РГП

ЛП

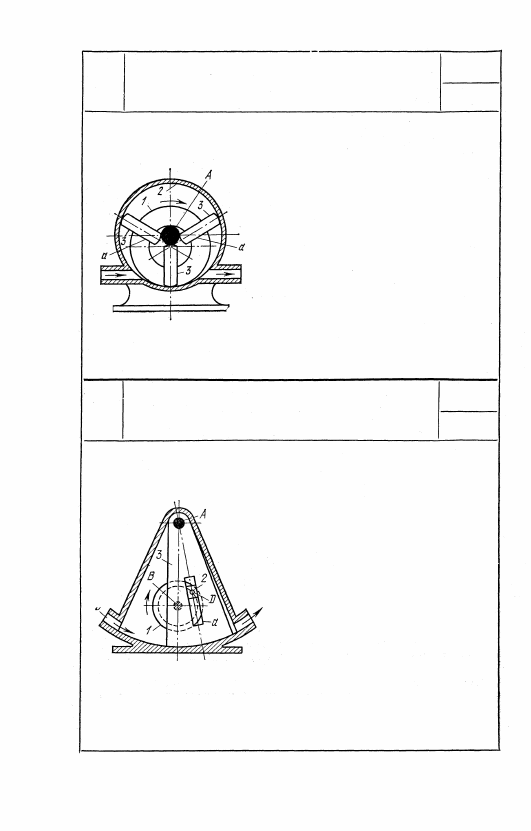

Круглый ротор 1 вращается вокруг

эксцентрично расположенной непо-

движной оси А, совпадающей с гео-

метрической осью корпуса 2 насоса.

В направляющих а ротора скользят

лопасти 3. При вращении ротора 1

жидкость перемещается в направле-

нии, указанном стрелкой. Лопасти 3

прижимаются к корпусу 2 под дей-

ствием центробежных сил и служат

для отделения полости всасывания

от полости нагнетания.

3909

КУЛИСНЫЙ МЕХАНИЗМ

ЛОПАСТНОГО НАСОСА

РГП

ЛП

Диск 1 вращается вокруг непо-

движной оси В и входит во вра-

щательную пару D с ползуном 2,

движущимся возвратно-поступа-

тельно в кулисе а, принадлежа-

щей лопасти 3, вращающейся во-

круг неподвижной оси А. При хо-

де лопасти вправо жидкость вса-

сывается через канал b и нагне-

тается через канал с. При ходе

лопасти влево жидкость переме-

щается в правую полость корпу-

са, а обратному движению жидкости в канал b препятствует

клапан, не показанный на чертеже.

410

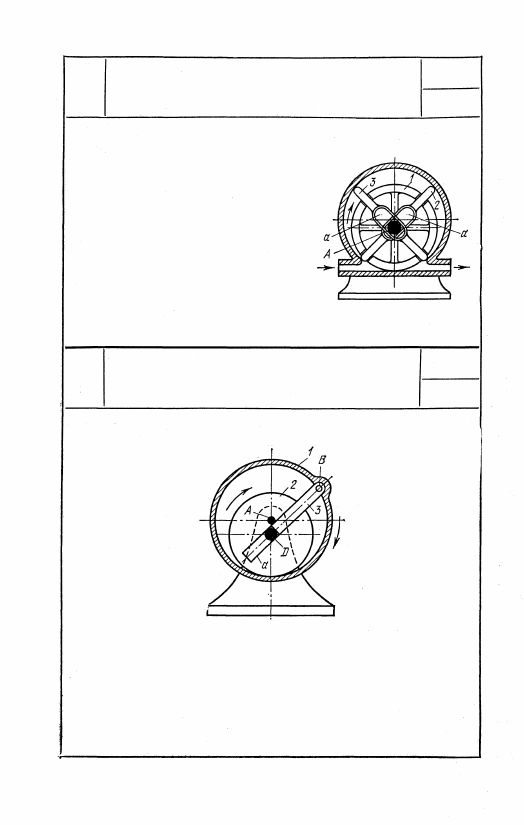

Кольцо 1 вращается вокруг непо-

движной оси А и имеет прорези, в

которых скользят лопасти 2 и 3, име-

ющие кулисы а, охватывающие ось

А. При вращении кольца 1 лопасти

2 и 3 перемещают жидкость в на-

правлении, указанном стрелками.

Корпус 1 вращается вокруг неподвижной оси А и входит во

вращательную пару В с лопастью 3, скользящей в кулисе а,

принадлежащей диску 2, вращающемуся вокруг неподвижной

оси D. Лопасть 3 при вращении корпуса 1 скользит в прорези

а диска 2, вращает его и перемещает жидкость в направле-

нии, указанном стрелками.

411

3911

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

РГП

ЛП

3910

КУЛИСНЫЙ МЕХАНИЗМ

ЛОПАСТНОГО НАСОСА

РГП

ЛП

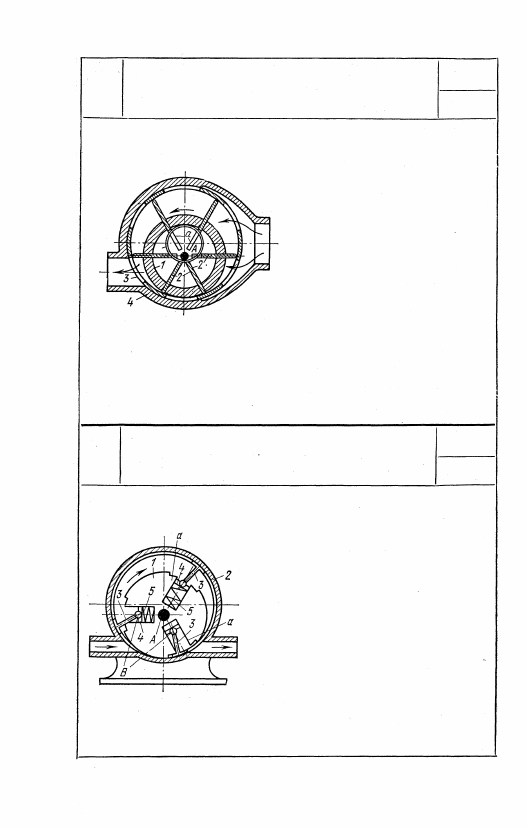

Круглый ротор 1 вращается

вокруг эксцентрично располо-

женной относительно геометри-

ческой оси корпуса 4 непо-

движной оси А. Лопасти 2

свободно скользят в радиаль-

ных пазах а ротора 1. Кольцо

3 имеет вырезы. При враще-

нии ротора 1 лопасти 2 под

действием центробежных сил

прижимаются к кольцу 3 и

перемещают жидкость или газ

в направлении, указанном стрелками. Полости нагнетания об-

разуются между корпусом 4, звеном 3, лопастями 2 и бара-

баном 1.

Круглый ротор 1 вращается вокруг

эксцентрично расположенной относи-

тельно геометрической оси корпуса 2

неподвижной оси А и имеет три раз-

дельные направляющие а, в которых

скользят поршни 4, прижатые пру-

жинами 5. Лопасти 3 входят во вра-

щательные пары В с поршнями 4.

При вращении ротора 1 лопасти 3

прижимаются постоянно к корпусу 2

и перемещают жидкость в направле-

нии, указанном стрелками.

412

3913

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

РГП

ЛП

3912

К У Л И С Н Ы Й МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

РГП

ЛП
