Механизмы в современной технике (Артоболевский) - часть 692





373

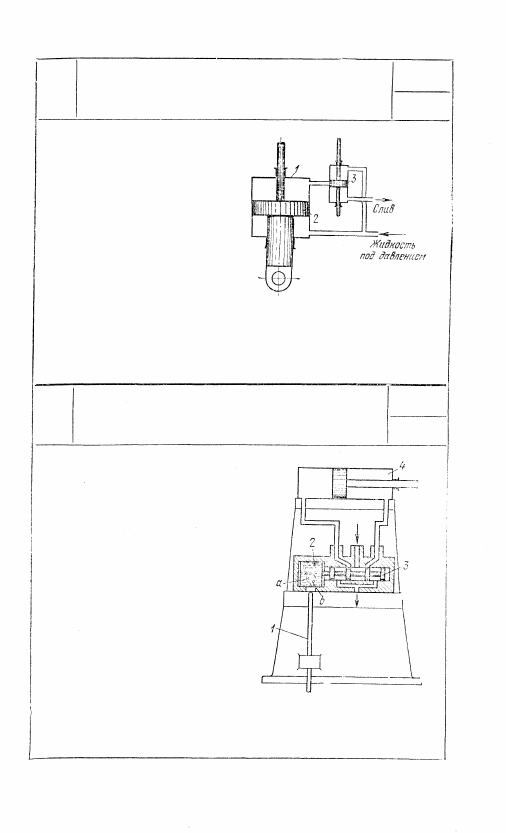

Поршень 2 имеет два сопла а

и b,  к а н а л ы из которых выве-

дены по обе стороны  п о р ш н я

2. Если  с т р у й н а я трубка 1 на-

ходится в среднем положении,

то давление жидкости по обе

стороны поршня одинаково и

он остается неподвижным. При

отклонении струйной трубки 1

от среднего положения равно-

весие нарушится и поршень

переместится в сторону откло-

нения струйной трубки. При этом двойной золотник 3 откры-

вает приток жидкости в ту или иную полость сервомотора 4.

3850

М Е Х А Н И З М ЖИДКОСТНОГО

В Т О Р И Ч Н О Г О  У С И Л И Т Е Л Я

ПГП

Пр

В  н и ж н ю ю полость диффе-

ренциального сервомотора

1, отличающегося тем, что

в е л и ч и н ы рабочих площа-

дей поршня 2 различны, по-

стоянно подводится жид-

кость под давлением. При

смещении золотника 3 вниз

жидкость, подаваемая в зо-

лотник, направляется в

верхнюю полость сервомо-

тора 1. Вследствие разнос-

ти площадей поршень 2 сервомотора перемещается вниз. При

смещении золотника 3 вверх верхняя полость сервомотора

сообщается с баком и поршень 2 перемещается вверх под

действием постоянного давления снизу.

3849

МЕХАНИЗМ СЕРВОМОТОРА

ДИФФЕРЕНЦИАЛЬНОГО ДЕЙСТВИЯ

ПГП

Пр

374

3852

МЕХАНИЗМ ЖИДКОСТНОГО

СЛЕДЯЩЕГО УСТРОЙСТВА

ПГП

Пр

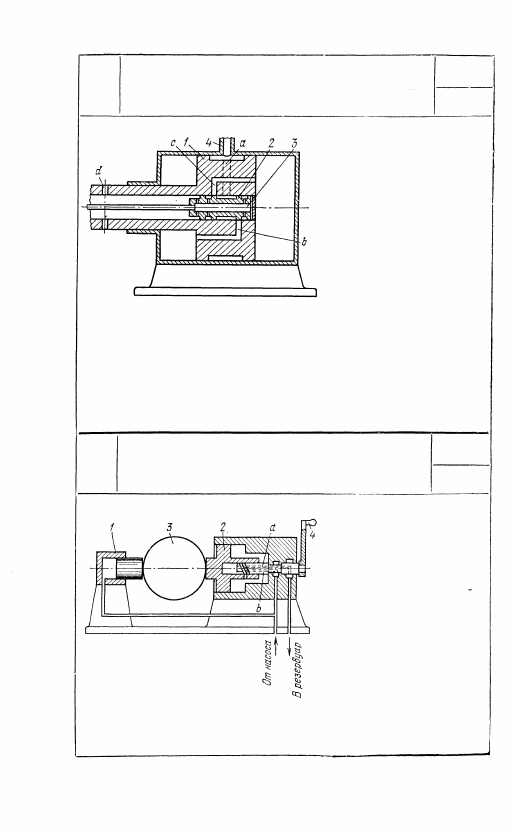

При подводе жидкости

от насоса в цилиндр 1

обойма насоса 3 пере-

мещается вправо. При

этом полость правого

цилиндра через осевой

канал а сообщается с

резервуаром. При пово-

роте рукоятки 4 полость

правого цилиндра сооб-

щается с насосом по-

средством осевого кана-

ла b, спиральной канав-

ки на золотнике и ра-

диального отверстия в поршне 2. При этом обойма насоса 3,

благодаря разности площадей поршней, перемещается влево.

3851

МЕХАНИЗМ ЖИДКОСТНОГО

СЛЕДЯЩЕГО УСТРОЙСТВА

ПГП

Пр

Жидкость под давлени-

ем подводится через ка-

нал 4 в кольцевую вы-

точку поршня 1, откуда

через радиальное отвер-

стие а поступает в коль-

цевую выточку золотни-

ка 2, который переме-

щается при помощи што-

ка 3 внутри поршня 1.

При перемещении золот-

ника вправо жидкость

через кольцевую выточку золотника 2 поступает в канал b

и левую полость главного цилиндра, перемещая поршень 1

также вправо. Из правой полости рабочего цилиндра жид-

кость отводится через канал с в поршне в левую кольцевую

выточку золотника 2 и через радиальные и осевые его отвер-

стия в резервуар, пройдя отверстие d в штоке поршня 1. При

перемещении золотника влево в ту же сторону перемещается

и поршень.

375

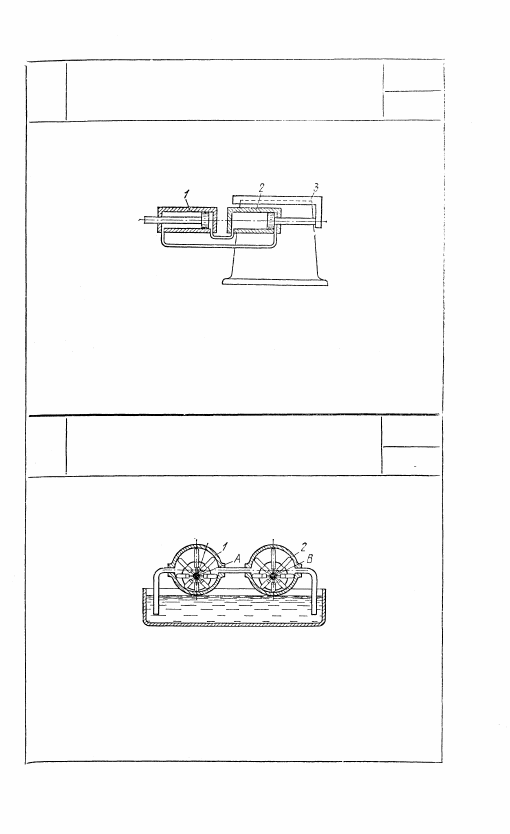

Вращение ротора гидронасоса 1 вокруг неподвижной

оси А передается ротору гидромотора 2, связанного

с валом станка и вращающегося вокруг неподвижной

оси В.

3854

МЕХАНИЗМ РОТАЦИОННОГО

ПРИВОДА СТАНКА

ПГП

Пр

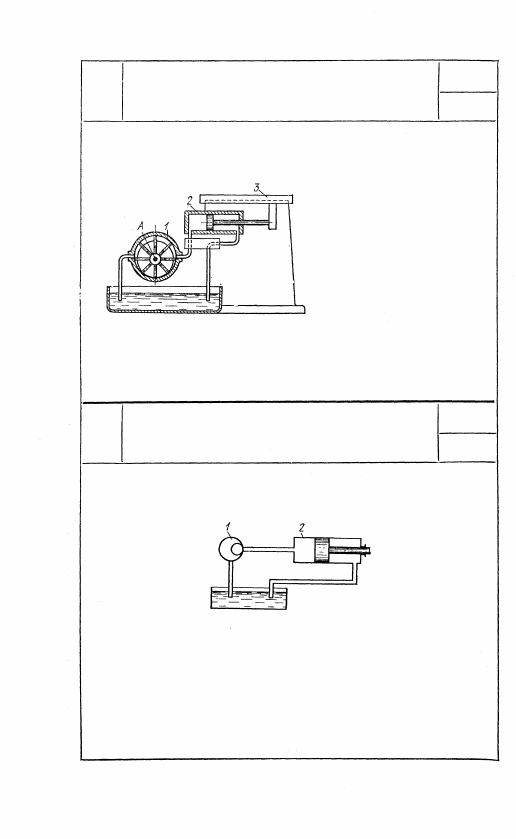

Возвратно-поступательное движение поршня гидрона-

соса 1 преобразуется в возвратно-поступательное дви-

жение поршня гидромотора 2 и жестко соединенного

с его штоком стола 3 станка.

3853

МЕХАНИЗМ ПОРШНЕВОГО

ПРИВОДА СТОЛА  С Т А Н К А

ПГП

Пр

376

Жидкость из резервуара подается регулируемым

насосом 1 в левую полость рабочего цилиндра 2

и удаляется из его правой полости обратно в ре-

зервуар.

3856

МЕХАНИЗМ ПРИВОДА

С ОТКРЫТЫМ ПОТОКОМ ЖИДКОСТИ

пгп

Пр

Вращение ротора гидро-

насоса 1 вокруг непод-

вижной оси А преобра-

зуется в возвратно-по-

ступательное движение

поршня гидромотора 2

и жестко соединенного

с его штоком стола 3

станка.

Пр

пгп

МЕХАНИЗМ КОМБИНИРОВАННОГО

ПРИВОДА СТАНКА

3855
