4. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (3837—3847)

3837

МЕХАНИЗМ ГИДРАВЛИЧЕСКИХ ТИСКОВ

ПГП

33

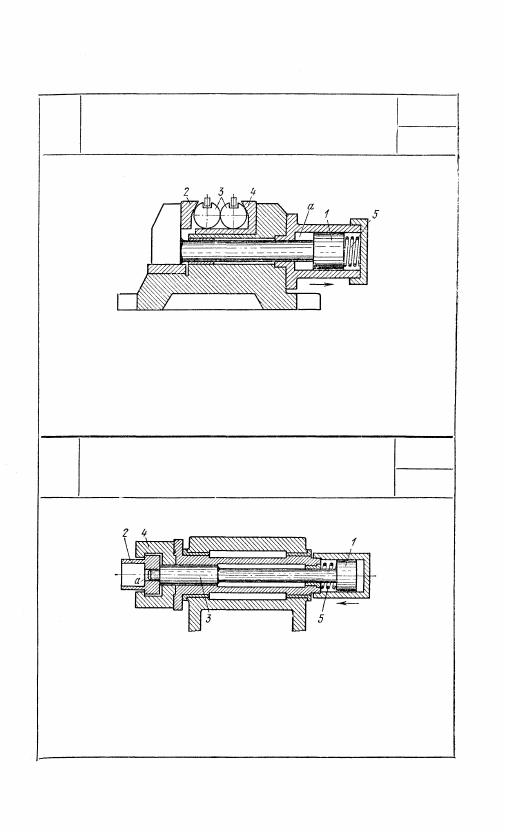

При перемещении под воздействием жидкости, поступающей

в полость а, поршня 1 вправо жестко связанные с ним по-

движные клиновидные губки 2 зажимают две круглые дета-

ли 3. Неподвижные губки 4 также имеют форму клина. При

перемещении поршня 1 влево под действием пружины 5 де-

тали 3 освобождаются.

3838

МЕХАНИЗМ ГИДРАВЛИЧЕСКИХ ТИСКОВ

ПГП

33

При перемещении под воздействием жидкости поршня 1 вле-

во происходит зажатие детали 2, установленной на пальце

а штока 3. Скоба 4 при этом выполняет функцию неподвиж-

ной губки, а шток 3 — подвижной губки. При перемещении

поршня 1 вправо под действием пружины 5 деталь 2 осво-

бождается.

365

366

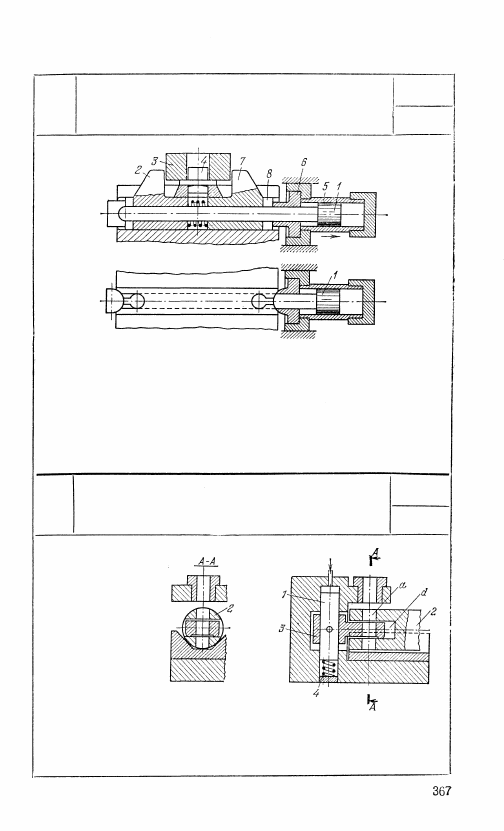

При перемещении под воздействием жидкости поршня 7 впра-

во V-образная деталь 2 зажимается подвижной губкой 3,

жестко связанной со штоком 8. Деталь 2 прижимается к трем

упорам а подвижной губки 3 при помощи двух самовырав-

ливающихся пальцев 4. Выравнивание пальцев при колеба-

ниях диаметра сечения детали производится посредством трех

плавающих пальцев 5, 6 и 7 с коническими опорными поверх-

ностями. При перемещении поршня 1 влево под действием

пружины 9 деталь 2 освобождается.

3840

МЕХАНИЗМ ГИДРАВЛИЧЕСКИХ ТИСКОВ

С ПЛАВАЮЩИМИ ПАЛЬЦАМИ

ПГП

33

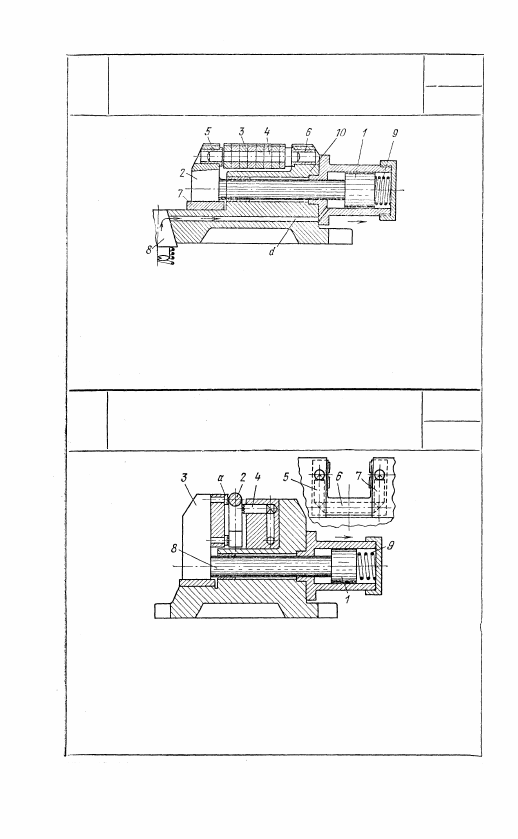

При перемещении под воздействием жидкости поршня 1 впра-

во подвижная губка 2 скользит вдоль направляющей 7, про-

изводя зажатие деталей 3, которые расположены на оправке

4. Оправка 4 вставлена во втулки 5 и 6, расположенные в

подвижной 2 и неподвижной 10 губках. Жидкость в цилиндр

подается по каналу d от распределительного канала 8. Ос-

вобождение деталей 3 производится при перемещении порш-

ня 1 влево под действием пружины 9.

3839

МЕХАНИЗМ ГИДРАВЛИЧЕСКИХ ТИСКОВ

ПГП

33

3841

М Е Х А Н И З М  Г И Д Р А В Л И Ч Е С К И Х  Т И С К О В

с подвижным ЦИЛИНДРОМ

пгп

33

При перемещении под воздействием жидкости поршня 1 впра-

во подвижная губка 2 прижимается к детали 3, установлен-

ной на пальце 4. Одновременно под воздействием жидкости

происходит перемещение цилиндра 5 с прикрепленной к нему

опорой 6 влево, благодаря чему производится зажатие дета-

ли 3 второй подвижной губки 7. При зажатии опора 6 рас-

клинивает разрезные кулачки 8 и прижимает их к направля-

ющим.

3842

МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

ПГП

33

При перемещении

под воздействием

жидкости плунже-

ра 1 вниз, ось ко-

торого параллель-

на оси обрабаты-

ваемого отверстия

а детали 2, произ-

водится ее зажа-

тие. Установочная

плоскость d в

кронштейне 3, за-

крепленном на плунжере 1, перпендикулярна к оси отверстия.

Освобождение детали и отвод плунжера 1 в исходное положе-

ние происходят под действием пружины 4.

368

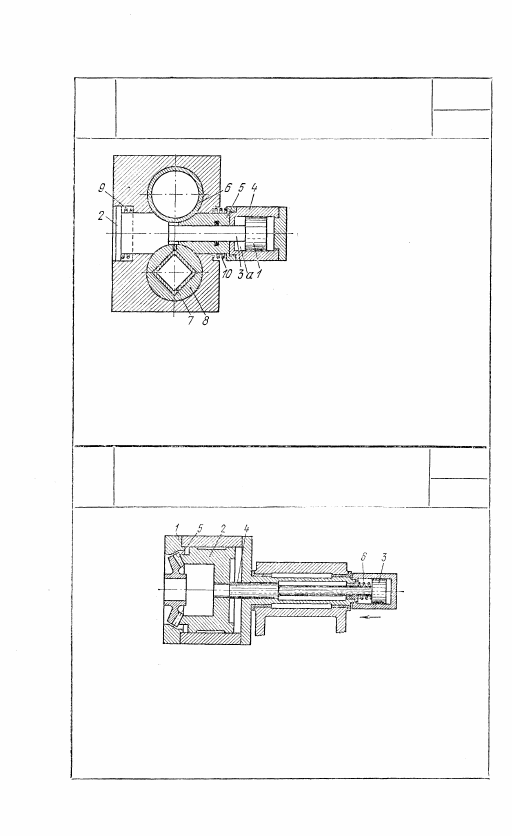

Зубчатое коническое колесо 5 вводят в приспособление через

прорези в кольце 1, поворачивают его на половину зуба и

устанавливают по наружному образующему конусу в кольце

2. При ходе под воздействием жидкости поршня 3 влево

соединенное с его штоком 4 кольцо 2 зажимает зубчатое

коническое колесо 5 Освобождение детали производится под

действием пружины 6.

3844

МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

К О Н И Ч Е С К И Х ЗУБЧАТЫХ КОЛЕС

пгп

33

3843

МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ЗАЖИМА

ДЛЯ ТОНКОСТЕННЫХ ДЕТАЛЕЙ

ПГП

33

При перемещении впра-

во под воздействием

жидкости поршня 1, же-

стко соединенного по-

средством штока 3 со

втулкой 2, цилиндр 4 и

связанная с ним втул-

ка 5 перемещаются вле-

во, благодаря чему про-

исходит одновременное

зажатие двух тонкостен-

ных деталей 6 и 7. Обе

втулки имеют цилиндрические вырезы, соответственно фор-

ме детали, которыми и производят зажатие. При об-

работке фасонной детали (на рисунке — квадратной) зажа-

тие осуществляется через разрезную втулку 8 с внутренним

сечением, соответствующим сечению детали. Освобождение

деталей происходит под действием пружин 9 и 10, при этом

жидкость из рабочей полости а цилиндра вытесняется в бак.
