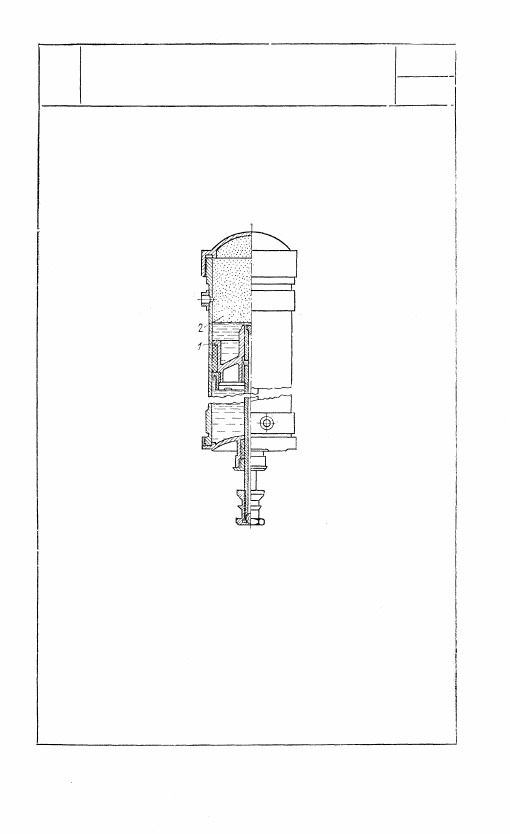

При перемещении поршня 1 вверх воздух, находящийся в

верхней полости 2, сжимается и аккумулирует потенциальную

энергию. Жидкость служит для предохранения системы от

перетекания воздуха из одной полости в другую.

345

3810

ВОЗДУШНЫЙ

ПОРШНЕВОЙ АККУМУЛЯТОР

эгп

ЦУ

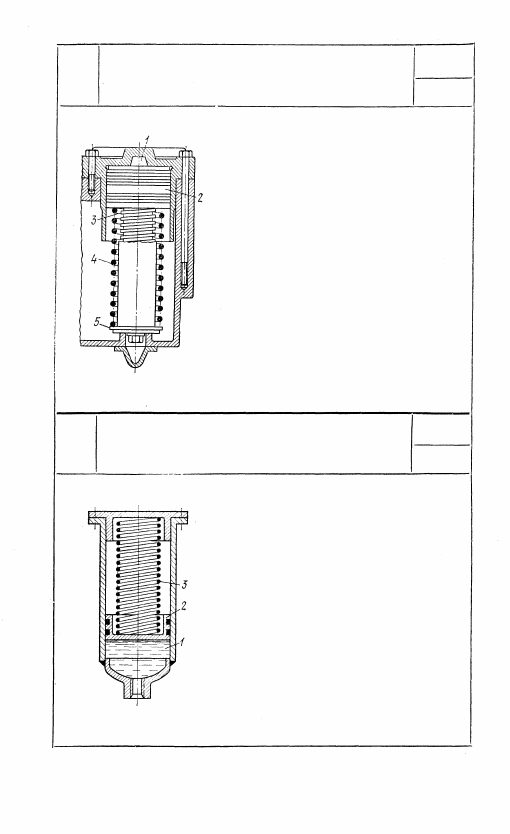

При повышении давления жидкости

в полости 1 поршень 2 перемещается

вверх, сжимая пружину 3, которая

тем самым накапливает потенциаль-

ную энергию.

346

3812

П Р У Ж И Н Н Ы Й АККУМУЛЯТОР

ЭГП

ЦУ

При поступлении жидкости в ци-

линдр 1, выполненный заодно с

крышкой, поршень 2 перемещается,

сжимая пружины 3 и 4, одни концы

которых опираются на днище порш-

ня, а другие — на тарелку 5, упира-

ющуюся в стойку. При сжатии пру-

жин аккумулируется энергия, кото-

рая может быть использована при

падении давления в системе. При

поднятии давления свыше установ-

ленного жидкость удаляется через

радиальные отверстия, просверленные

в цилиндре (на рисунке не показа-

ны) и открывающиеся при опреде-

ленном перемещении поршня.

3811

Г И Д Р А В Л И Ч Е С К И Й АККУМУЛЯТОР

ЭГП

ЦУ

3813

П Н Е В М О Г И Д Р А В Л И Ч Е С К И Й

С Ф Е Р И Ч Е С К И Й АККУМУЛЯТОР

ЭГП

ЦУ

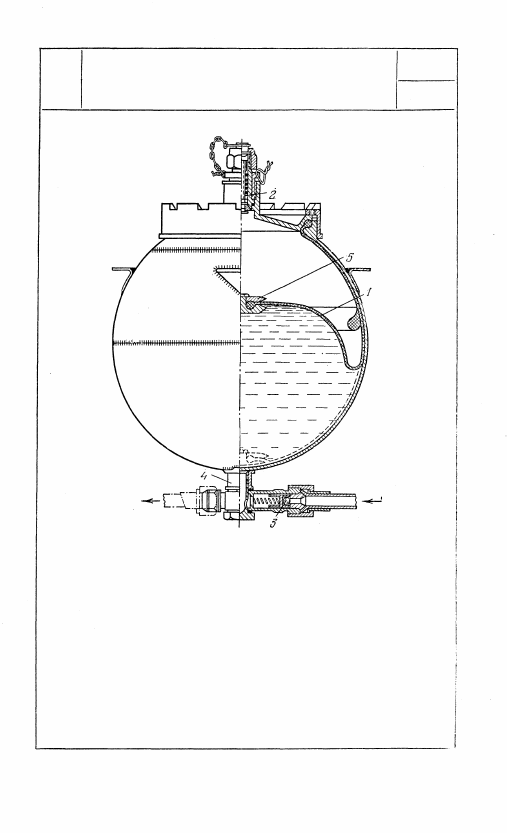

Под воздействием жидкости резиновая перего-

родка 1, разделяющая гидравлическую и пнев-

матическую камеры, прогибается, сжимая воздух

и аккумулируя, таким образом, потенциальную

энергию системы. При включении аккумулятора

в работу потенциальная энергия сжатого возду-

ха превращается в кинетическую. Зарядка воз-

духом аккумулятора производится через клапан

2. Жидкость в аккумулятор поступает через об-

ратный клапан 3. Чтобы перегородка 1 при уда-

лении всей жидкости не была вдавлена в отвер-

стие 4 заборного штуцера, предусмотрена жест-

кая шайба 5.

347

348

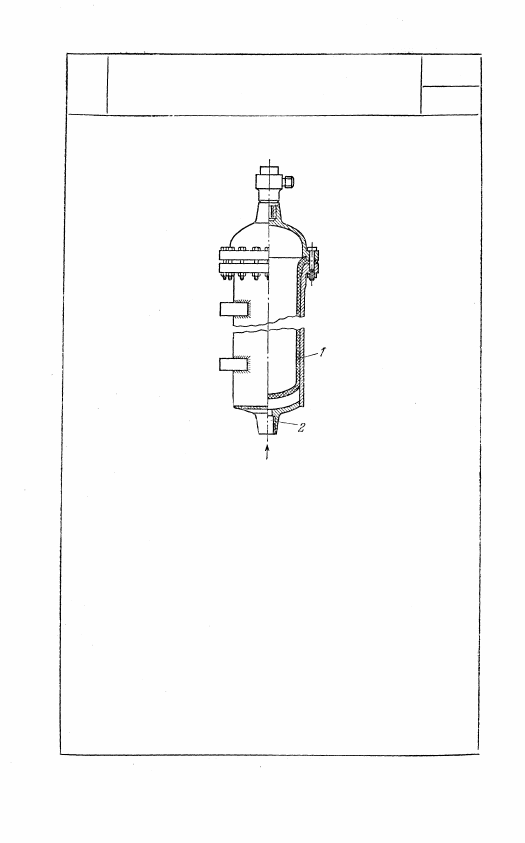

Под воздействием жидкости, посту-

пающей по каналу 2, резиновая пе-

регородка 1, разделяющая гидравли-

ческую и воздушную камеры, проги-

бается, сжимая воздух и аккумули-

руя, таким образом, потенциальную

энергию. При включении аккумуля-

тора в работу потенциальная энер-

гия сжатого воздуха превращается

в кинетическую энергию. Аккумуля-

тор, кроме того, служит в качестве

амортизатора для поглощения гид-

равлических ударов и в качестве

компенсационной камеры, компенси-

рующей изменения объема гидросме-

си в системе.

3814

ЦУ

эгп

ПНЕВМОГИДРАВЛИЧЕСКИЙ

АККУМУЛЯТОР С РЕЗИНОВОЙ

ПЕРЕГОРОДКОЙ
