3797

ГИДРОСТАТИЧЕСКИЙ

САМОЛЕТНЫЙ БЕНЗИНОМЕР

эгп

и

Измерение давления горючего про-

изводится при помощи манометриче-

ского измерителя 1, внутренняя по-

лость которого соединена с трубкой

2, погруженной в бак. В трубку 2

включается насос 3. Давление в кор-

пусе измерителя равно давлению воз-

духа над уровнем горючего в баке,

что достигается подключением тру-

бопровода 4 к воздушной трубке 5

бензобака. В цилиндре насоса созда-

ется некоторое давление воздуха,

которое передается одновременно в бак а и манометр 1. По-

даваемый насосом воздух вытесняет из трубки 2 бензин, по-

сле чего в системе бензиномера установится давление, про-

порциональное высоте уровня бензина. Стрелка измерителя 1,

не показанная на рисунке, регистрирует это давление по

шкале.

3798

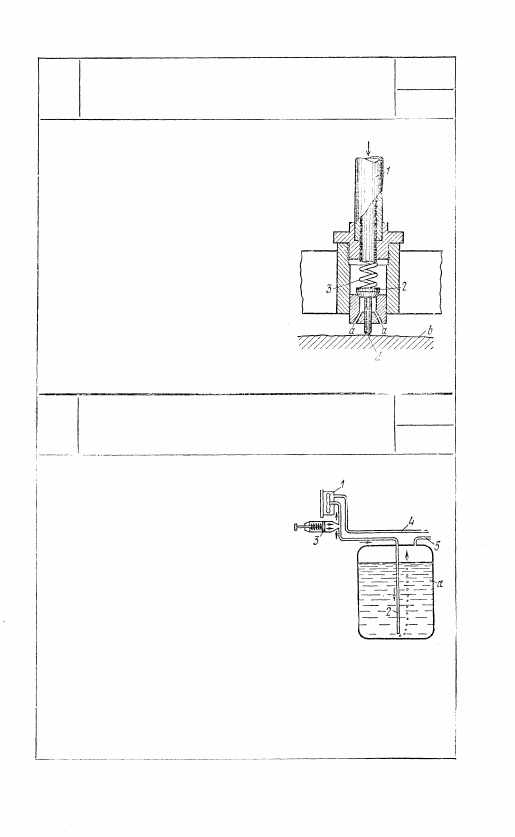

П Н Е В М А Т И Ч Е С К А Я КОНТАКТНАЯ

ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА

ДЛЯ КОНТРОЛЯ ПОВЕРХНОСТЕЙ

ЭГП

И

Сжатый воздух поступает по трубке

1 и проходит через клапан 2 к ка-

налам а. При перемещении щупа d,

прижимаемого пружиной 3, вдоль

контролируемой поверхности b кла-

пан 2 при неровной поверхности под-

нимается или опускается, изменяя,

количество протекающего сжатого

воздуха и его давление в системе,

измеряемое манометром.

337

3798

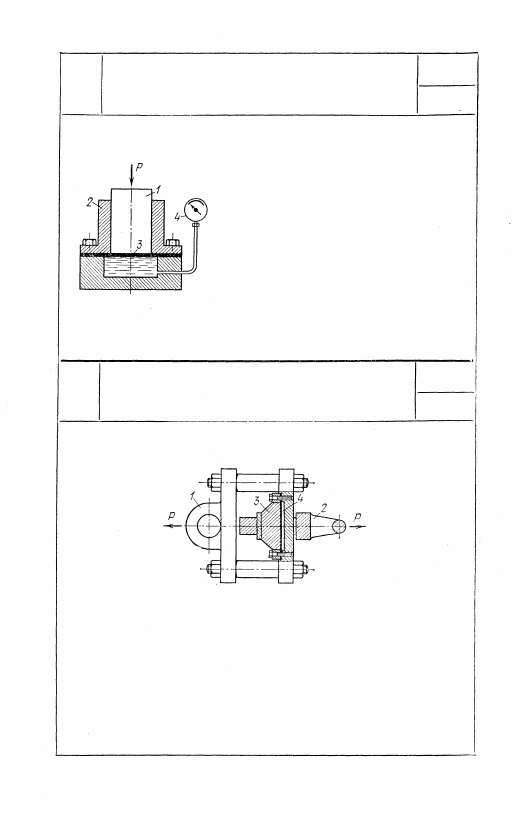

ГИДРАВЛИЧЕСКИЙ ДИНАМОМЕТР

С УПРУГОЙ ДИАФРАГМОЙ

ЭГП

И

При воздействии измеряемой силы Р

на поршень 1, перемещающийся в ци-

линдре 2, усилие передается через

диафрагму 3 жидкости, давление ко-

торой измеряется манометром 4.

3799

ДИНАМОГРАФ

С УПРУГОЙ ДИАФРАГМОЙ

ЭГП

И

Тяговое усилие Р, сообщаемое динамографу посредством ре-

версивных скоб 1 и 2, выполненных в виде плит, стянутых

болтами, передается на поршень 3 и действует через рези-

новую диафрагму 4 на жидкость, заполняющую камеру мес-

дозы. Камера месдозы соединена с самопишущим маномет-

ром, шкала которого градуируется в единицах измеряемого

усилия.

338

3800

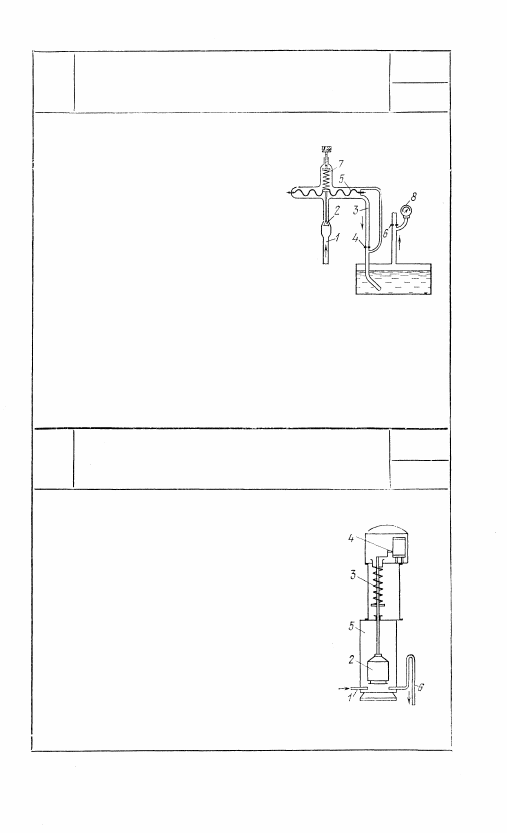

ГАЗОАНАЛИЗАТОР

С РЕГУЛЯТОРОМ  Д А В Л Е Н И Я

ЭГП

И

Исследуемый газ проходит непре-

рывной струей по трубопроводу 1.

Часть газа, пройдя клапан 2, посту-

пает в трубу 3, в которой установ-

лена диафрагма 4. Регулятор, состо-

ящий из мембраны 5, соединенной с

клапаном 2, поддерживает постоян-

ный перепад давления на диафрагме

4, а следовательно, постоянный рас-

ход газа через диафрагму. Величи-

на давления устанавливается изме-

нением натяжения пружины 7. После

диафрагмы 4 газ проходит через поглотительную жидкость в

сосуде, и остаток его через отверстие диафрагмы 6 уходит

в атмосферу. Давление газа перед диафрагмой 6, измеряе-

мое манометром 8, будет зависеть от количества, подлежаще-

го определению компонента, входящего в состав анализиру-

емого газа и поглощаемого жидкостью.

3801

А В Т О М А Т И Ч Е С К И Й РЕГИСТРАТОР

ПЛОТНОСТИ ЖИДКОСТИ

ЭГП

и

Поплавок 2 подвешен на спиральной пру-

жине 3, сила упругости которой уравнове-

шивает подъемную силу поплавка. При

подводе контролируемой жидкости по тру-

бе 1 пишущее перо 4 вычерчивает на диа-

граммной ленте черту, длина которой со-

ответствует плотности контролируемой

жидкости. Прибор работает периодически.

При наполнении сосуда 5 до высоты за-

гиба сифона 6 начинается опорожнение со-

суда через сифон 6. После окончания вы-

качивания жидкости сифоном 6 сосуд 5

снова наполняется.

339

340

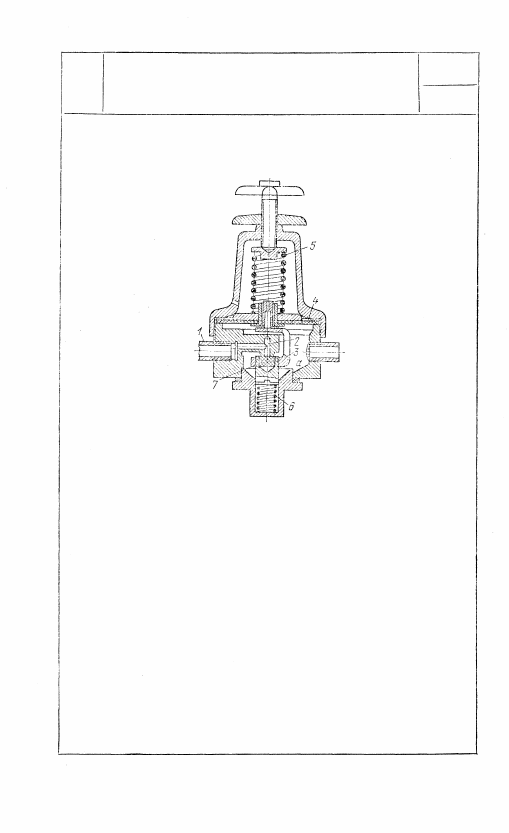

Воздух высокого давления по-

ступает по трубе 1 через вход-

ное сопло 2 во внутреннюю

полость а редуктора. При по-

вышении давления мембрана

4 прогибается вверх, преодоле-

вая сопротивление  п р у ж и н ы 5.

Вследствие этого  п р у ж и н а 6

поднимает скобу 3 тоже вверх,

причем впускное сопло при-

крывается резиновой пластин-

кой 7, как показано на рисун-

ке. При понижении давления

мембрана 4 прогибается вниз

под действием пружины 5 и

при помощи скобы 3 приот-

крывает сопло 2, причем дав-

ление в полости а повышает-

ся до требуемого.

3802

РЕДУКТОР ДАВЛЕНИЯ

С УПРУГОЙ  М Е М Б Р А Н О Й

эгп

и
