5.  Э Л Е М Е Н Т Ы  И З М Е Р И Т Е Л Ь Н Ы Х

И  И С П Ы Т А Т Е Л Ь Н Ы Х УСТРОЙСТВ (3789—3802)

3789

ИНДИКАТОР  Н А Л И Ч И Я ПОТОКА

ЭГП

И

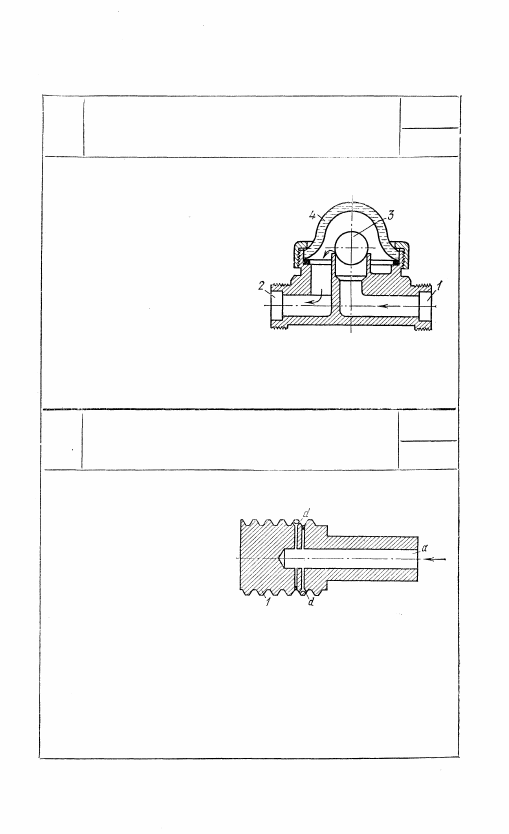

При поступлении сжатого воз-

духа (или жидкости) в отвер-

стие 1 под действием струи

воздуха шарик 3 подбрасыва-

ется вверх, и воздух проходит

на выход в отверстие 2. Ша-

рик остается в верхнем поло-

жении до тех пор, пока про-

должается течение воздуха

(или жидкости). Положение шарика можно наблюдать через

колпачок 4, изготовленный из прозрачного материала.

3790

ПНЕВМАТИЧЕСКИЙ РЕЗЬБОВОЙ

КАЛИБР ГОРОДЕЦКИХ

ЭГП

И

Сжатый воздух подается

через жиклер в измеритель-

ную камеру пневматическо-

го прибора и далее посту-

пает по каналу а к четы-

рем измерительным соплам

d, расположенным попарно на противолежащих зубцах резь-

бы калибра 1. Сопла расположены посередине профиля резь-

бы, т. е. на линии среднего диаметра. Наличие четырех сопел

обеспечивает независимость результатов измерения от сдвига

калибра в радиальном и осевом направлениях. Показания

манометра будут соответствовать величине зазора между ка-

либром и проверяемой резьбой в месте расположения изме-

рительных сопел.

333

3791

П Н Е В М А Т И Ч Е С К И Й РЕЗЬБОВОЙ

К А Л И Б Р ГОРОДЕЦКИХ

ЭГП

И

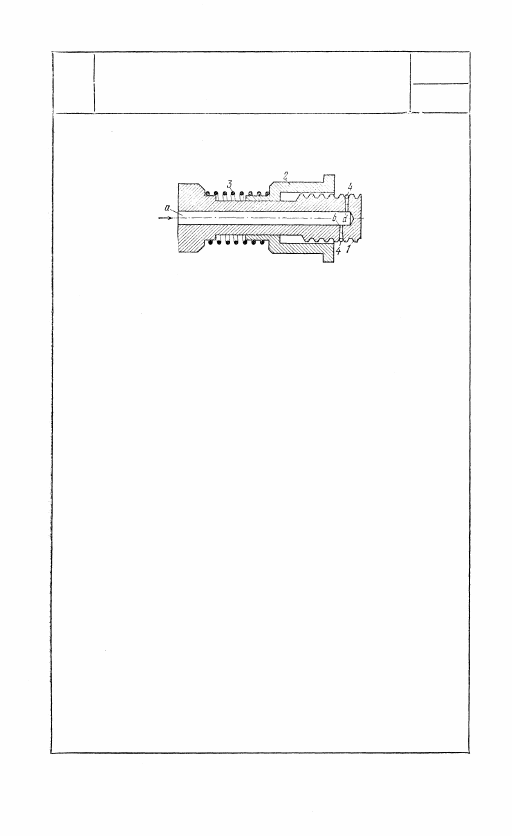

Сжатый воздух подается в измери-

тельную камеру пневматического

прибора и далее поступает по кана-

лу а к радиальным отверстиям d и

b калибра 1. Наружная часть от-

верстий делается конической. В этих

конических отверстиях расположены

шарики 4, диаметр которых берется

равным или близким к наивыгодней-

шему диаметру проволочек для из-

мерения среднего диаметра резьбы

данного шага. Диаметр цилиндриче-

ской части отверстия должен быть

меньше диаметра шариков во избе-

жание их падения в канал а. Для

удержания шариков при нерабочем

положении калибра предусмотрена

втулка 2, надвигаемая на калибр 1

пружиной 3. При измерении калибр

ввинчивается в отверстие измеряе-

мой детали, а втулка прижимается

к ее торцу. Шарики 4 под действием

давления сжатого воздуха прижима-

ются к проверяемой резьбе. Зазор,

образуемый между шариками и по-

верхностью конических отверстий, за-

висит от величины среднего диамет-

ра проверяемой резьбы и влияет на

расход воздуха, регистрируемый

пневматическим измерительным при-

бором.

334

335

Щуп 1, упирающийся в поверх-

ность контролируемой детали,

поднимает и опускает ползун 2,

перемещающийся в вертикаль-

ном направлении на опорах 3.

Благодаря этому меняется ве-

личина зазора между верхней

губкой ползуна и торцом соп-

ла 4, к которому подводится

сжатый воздух. При этом из-

меняется давление в системе,

что регистрируется маномет-

ром. Винтом 5 регулируют

установку щупа на заданный

размер.

3793

ПНЕВМАТИЧЕСКАЯ

ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА

ЭГП

И

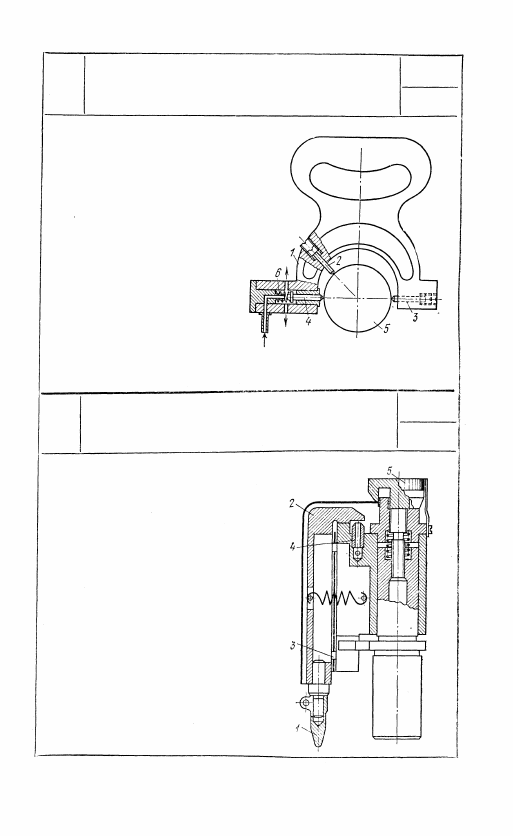

В корпусе скобы 1 установ-

лены три штифта: два не-

подвижных 2 и 3 и один

подвижный 4, восприни-

мающий отклонения диамет-

ра проверяемого изделия 5,

касающегося концов всех

штифтов. В зависимости от

размера изделия устанавли-

вается зазор между штиф-

том 4 и торцом сопла 6, к

которому подводится сжа-

тый воздух. Величина зазо-

ра влияет на величину дав-

ления в системе, которое

измеряется манометром.

Положение штифтов 2 и 3

можно регулировать уста-

новочными винтами.

3792

П Н Е В М А Т И Ч Е С К А Я

ИЗМЕРИТЕЛЬНАЯ СКОБА

И

ЭГП

3794

ПНЕВМАТИЧЕСКАЯ ГОЛОВКА

ДЛЯ ИЗМЕРЕНИЯ ВНУТРЕННЕГО

ДИАМЕТРА ИЗДЕЛИЯ

эгп

и

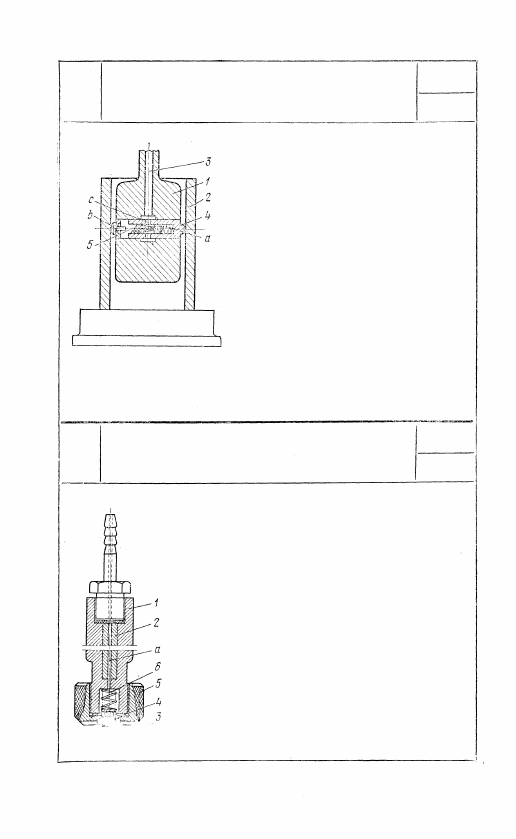

Измерительная головка 1 помещает-

ся внутри изделия 2, причем осевой

канал 3 головки сообщается с изме-

рительной камерой, из которой в го-

ловку поступает сжатый воздух и

где замеряется его давление. Внутри

головки помещена втулка 4, которая

своим выступом а касается изделия

2. Во втулке передвигается поршень

5, в который запрессован штифт b,

касающийся изделия 2. Поршень 5

имеет коническую форму и частично

закрывает отверстие с для выхода

воздуха. В зависимости от величи-

ны внутреннего диаметра измеряе-

мого изделия поршень будет более или менее открывать от-

верстие для выхода воздуха, что и используется для измере-

ния контролируемой детали.

3795

ПНЕВМАТИЧЕСКАЯ ИЗМЕРИТЕЛЬНАЯ

САМОУСТАНАВЛИВАЮЩАЯСЯ ГОЛОВКА

ЭГП

и

Сжатый воздух подается через измерительную

камеру в измерительную самоустанавливаю-

щуюся головку, изображенную на рисунке.

В корпус 1 головки запрессована втулка 2,

канал а которой служит для прохода сжатого

воздуха. Цилиндрическое сопло 3 закрепля-

ется на резиновой мембране 4, прижатой гай-

кой 5 к корпусу головки. Под действием дав-

ления воздуха, подаваемого из измерительной

камеры, мембрана изгибается, ориентируя соп-

ло относительно измеряемой поверхности. Пру-

жина 6 прижимает к поверхности сопло 3, ко-

торое устанавливается относительно измеряе-

мой поверхности независимо от опорной гай-

ки. Величина неровностей измеряемой поверх-

ности определяется давлением в измеритель-

ной головке, измеряемым водяным маномет-

ром
