Механизмы в современной технике (Артоболевский) - часть 678

3771

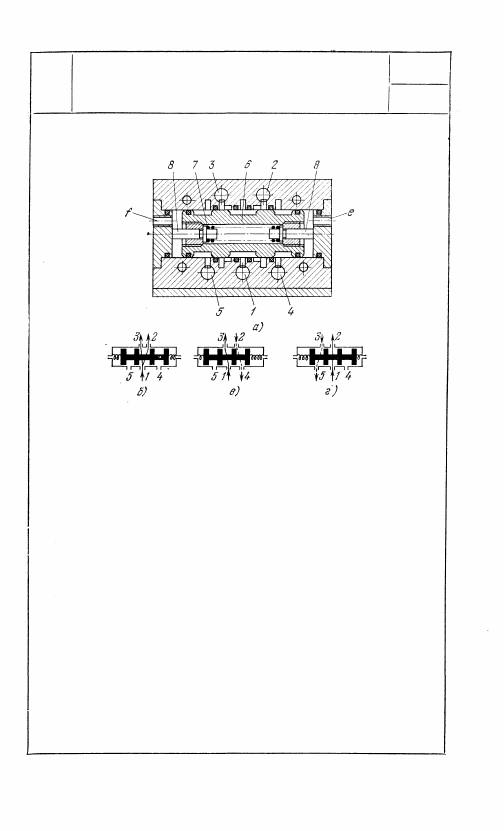

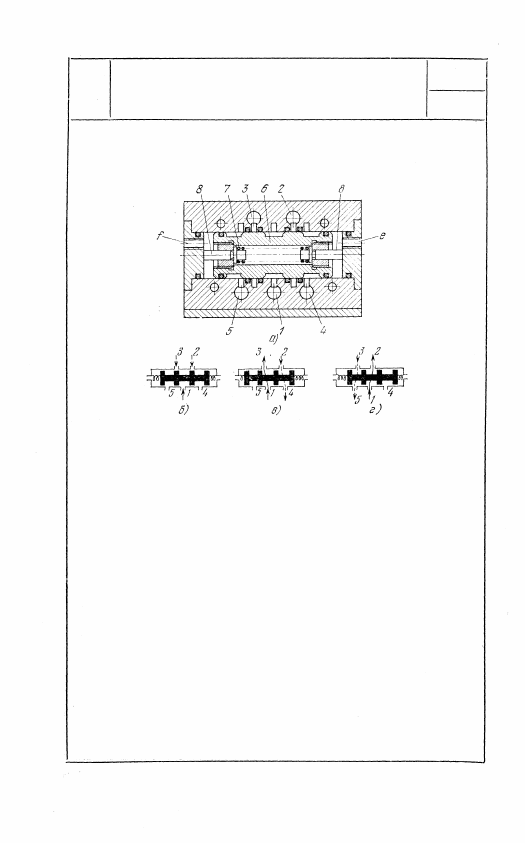

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

Т Р Е Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО  Т И П А

ЭГП

ДР

При отсутствии одновременной подачи сжатого воздуха в

каналы е и f, т. е. при сообщении обеих полостей управ-

ления распределителя с выходом в атмосферу, под дейст-

вием пружины 7 происходит выдвижение двух штырей 8

(рис. а). Величина выдвижения штырей ограничивается

двумя специальными  г а й к а м и , и поэтому плунжер 6 уста-

навливается точно в центральное положение. В этом по-

ложении отверстие 1, к которому подводится сжатый воз-

дух из магистрали, перекрыто, а отверстия 2 и 3 соедине-

ны соответственно с отверстиями 4 и 5, ведущими в ат-

мосферу. Так как полости исполнительного устройства

соединяются с отверстиями 2 и 3, то в данном положе-

нии они сообщены с атмосферой. После поступления сжа-

того воздуха в канал е под действием давления сжатого

воздуха плунжер 6 перемещается влево и сжатый воздух

из отверстия 1 подается в отверстие 3, отверстие 2 по-

прежнему остается связанным с атмосферой через отвер-

стие 4. В случае подачи сжатого воздуха в канал f и

прекращения подачи его в канал е плунжер 6 перемеща-

ется вправо и сжатый воздух из отверстия 1 подается в

отверстие 2, a отверстие 3 оказывается связанным с ат-

мосферой через отверстие 5. На рис, б, в и г схематиче-

ски показан принцип работы распределителя.

317

318

3772

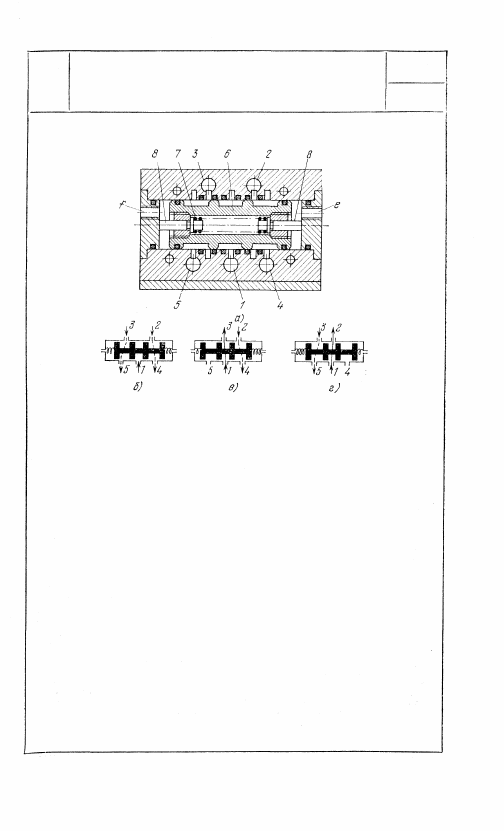

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

ТРЕХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

При отсутствии одновременной подачи сжатого воздуха в

каналы е и f, т. е. при сообщении обеих полостей управ-

ления распределителя с выходом в атмосферу, под дей-

ствием пружины 7 происходит выдвижение двух штырей

8 (рис. а). Величина выдвижения штырей ограничивается

двумя специальными гайками, и поэтому плунжер 6 уста-

навливается точно в центральное положение. В этом по-

ложении отверстия 2 и 3, ведущие к исполнительному

устройству, перекрыты, перекрыто также и отверстие 1,

связанное с магистралью сжатого воздуха. После поступ-

ления сжатого воздуха в канал е под действием давления

сжатого воздуха плунжер 6 перемещается влево, при этом

отверстие 2 соединяется с отверстием 4, ведущим в ат-

мосферу, а сжатый воздух из отверстия 1 поступает в

отверстие 3. В случае подачи сжатого воздуха в канал f

и прекращения подачи его в канал е плунжер 6 переме-

щается вправо и отверстие 3 соединяется с отверстием 5,

ведущим в атмосферу, а сжатый воздух подается из от-

верстия 1 в отверстие 2. На рис. б, в и г схематически

показан принцип работы распределителя.

3773

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

Т Р Е Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

При отсутствии одновременной подачи сжатого воздуха

в каналы е и f, т. е. при сообщении обеих полостей уп-

равления распределителя с выходом в атмосферу, под дей-

ствием пружины 7 происходит выдвижение двух штырей

8 (рис. а). Величина выдвижения штырей ограничивается

двумя специальными гайками, и поэтому плунжер 6 уста-

навливается точно в центральное положение. В этом по-

ложении отверстие 1, к которому подводится сжатый воз-

дух из магистрали, соединяется с отверстиями 2 и 3, ве-

дущими к исполнительному устройству. Обе полости ис-

полнительного устройства находятся под давлением. После

поступления сжатого воздуха в канал е под действием

давления сжатого воздуха плунжер 6 перемещается влево,

при этом отверстие 2 соединяется с отверстием 4, ведущим

в атмосферу, а сжатый воздух продолжает поступать из

отверстия 1 в отверстие 3. В случае подачи сжатого воз-

духа в канал f и прекращения подачи его в канал е плун-

жер 6 перемещается вправо и отверстие 3 соединяется с

отверстием 5, ведущим в атмосферу, а сжатый воздух по-

дается из отверстия 1 в отверстие 2. На рис. б, в и г

схематически показан принцип работы распределителя.

319

3774

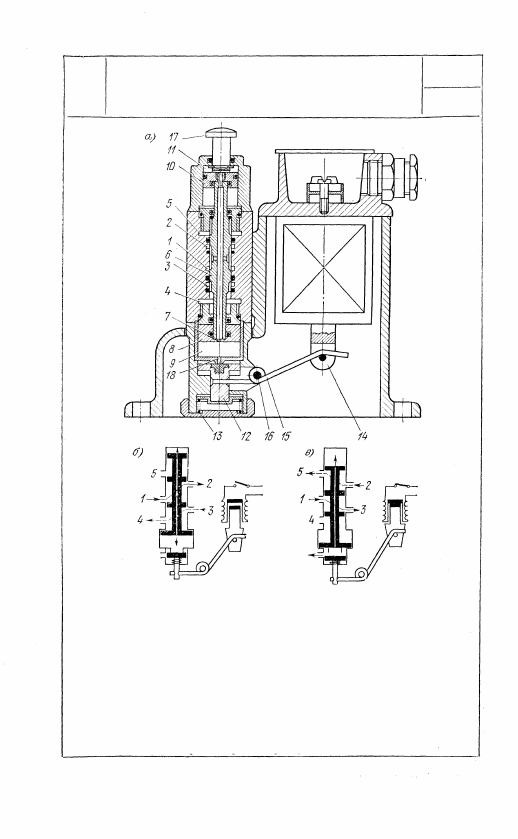

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

РАСПРЕДЕЛИТЕЛЬ

С ПРИВОДОМ ОТ ЭЛЕКТРОМАГНИТА

ЭГП

ДР

Воздух из магистрали подается в полость 1 и далее поступает в по-

лость 2 и полости 9 и 11. Второй выход распределителя 3 связан с по-

лостью 4, сообщенной с выходом в атмосферу. Под действием разно-

сти сил давления на поршни 8 и 10 плунжер 6 устанавливается в

положение, показанное на рис. a. При включении электромагнита

якорь 14 втягивается и поворачивает рычаг 15 относительно оси 16.

Плунжер 12 опускается вниз, преодолевая сопротивление пружины 13,

и открывает отверстия 18 и 7. Давление в полости 9 падает практиче-

ски до атмосферного, а в полости 11 сохраняется постоянным и плун-

жер 6 опускается вниз. После переключения воздух из магистрали

поступает в полость 3, а полость 2 соединяется с полостью 5, связан-

ной с выходом в атмосферу. При выключении электромагнита отвер-

стие 18 закрывается и плунжер возвращается в положение, показан-

ное на рис. а. Плунжер распределителя можно переключать и вруч-

ную при помощи кнопки 17. На рис. бив схематически показан

принцип работы распределителя.

320
