313

В положении плунжера 3, показанном на

рис. а, отверстие 1, связанное с магистралью

сжатого воздуха, соединяется с отверстием 2,

а отверстие 4 с отверстием 5, ведущим в ат-

мосферу. После поступления импульса давле-

ния воздуха в отверстие 8 плунжер перемеща-

ется влево и остается в переключенном поло-

жении после сообщения отверстия 8 с атмо-

сферой,  у д е р ж и в а е м ы й силами трения. При

этом воздух из отверстия 1 подается в отвер-

стие 4, а отверстие 2 соединяется с отверсти-

ем 6, ведущим в атмосферу. Для возвраще-

ния плунжера в исходное положение необхо-

димо подать импулье. давления в отверстие 7.

Распределители этого типа получили наибо-

лее широкое распространение в системах уп-

равления различных машин с путевым контро-

лем. На рис. бив схематически показан прин-

цип работы распределителя.

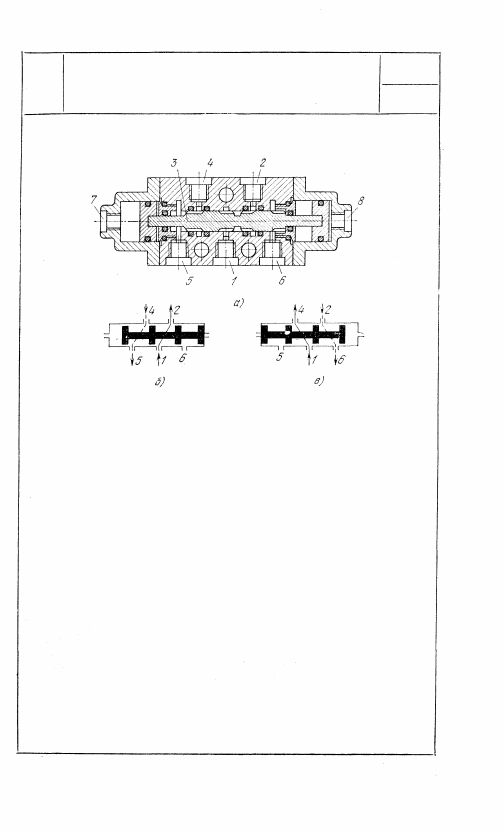

3766

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

314

В положении плунжера 3, показанном на

рис. а, отверстие 1, связанное с магистралью

сжатого воздуха, соединяется с отверстием 2,

а отверстие 4 с отверстием 5, ведущим в ат-

мосферу. Одновременно воздух через канал 9

в плунжере 3 подается в полость 7. Сила дав-

ления воздуха, действующая на левый торец

плунжера, приводит его в положение, пока-

занное на рисунке. Для переключения рас-

пределителя необходимо к кнопке d толкате-

ля 8 приложить механическое усилие, большее

по величине, чем сила давления воздуха. По-

сле переключения воздух из отверстия 1 по-

дается в отверстие 4, а отверстие 2 соединя-

ется с отверстием 6, ведущим в атмосферу.

В случае прекращения нажатия на кнопку d

плунжер 8 возвращается в положение, пока-

занное на рис. а. На рис. б и в схематически

показан принцип работы распределителя.

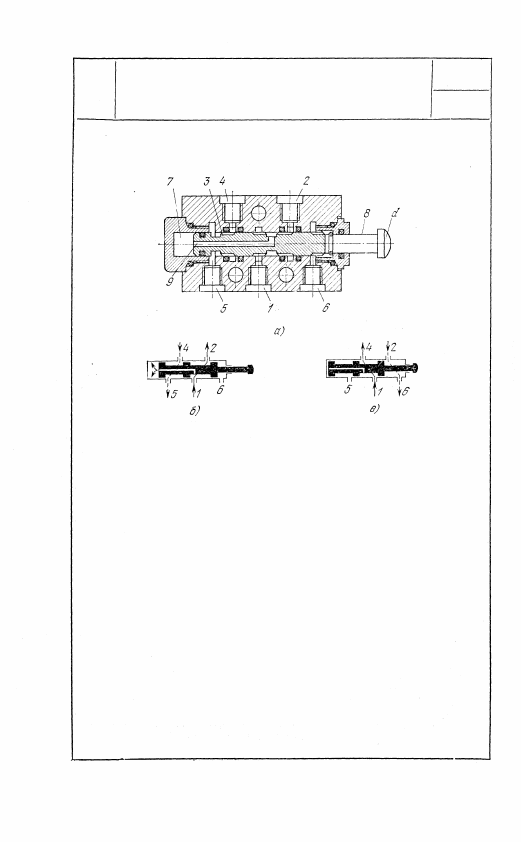

3767

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

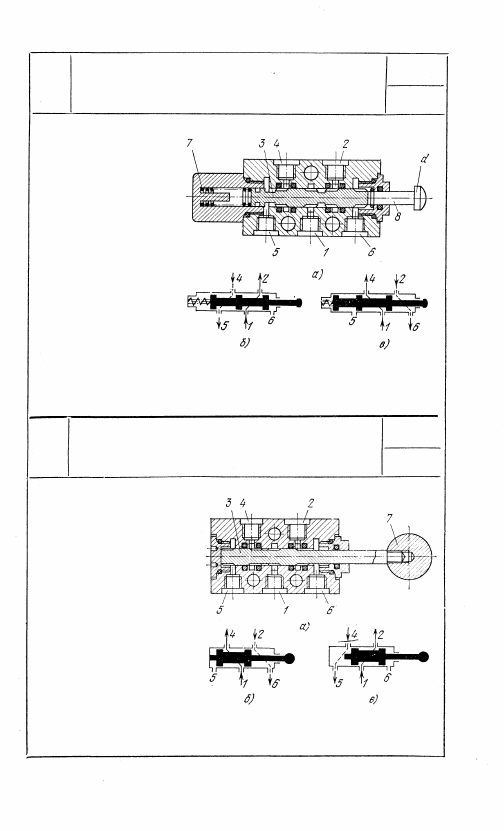

3768

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

Плунжер 3 под дей-

ствием  п р у ж и н ы 7 уста-

навливается в положе-

ние, показанное на

рис. а. При этом отвер-

стие 1, связанное с ма-

гистралью сжатого воз-

духа, соединяется с от-

верстием 2, а отвер-

стие 4 с отверстием 5,

ведущим в атмосферу.

Для переключения рас-

пределителя необходимо

к кнопке d толкателя 8

приложить механическое

усилие, большее по ве-

личине, чем сила со-

противления  п р у ж и н ы 7.

После переключения воз-

дух из отверстия 1 по-

дается в отверстие 4,

а отверстие 2 соединя-

ется с отверстием 6, ве-

дущим в атмосферу.

В случае прекращения нажатия на кнопку плунжер 3 под действием

пружины 7 возвращается в положение, показанное на рис. а. На

рис.  б и в схематически показан принцип работы распределителя.

3769

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

П Л У Н Ж Е Р Н О Г О ТИПА

ЭГП

ДР

В положении плунжера 3,

показанном на рис. а, от-

верстие 1, связанное с ма-

гистралью сжатого воздуха,

соединяется с отверстием

4, а отверстие 2 с отверсти-

ем 6, ведущим в атмосферу.

Переключение  п л у н ж е р а

при установке в любое из

двух положений осуществ-

ляется вручную при помо-

щи рукоятки 7. Плунжер

может быть связан с лю-

бым механизмом (кулачко-

вым, рычажным и т. д.),

осуществляющим его пере-

ключение. После переключе-

ния плунжера воздух из от-

верстия 1 подается в отвер-

стие 2, а отверстие 4 со-

единяется с отверстием 5, ведущим в атмосферу. На рис. бив схе-

матически показан принцип работы распределителя.

315

316

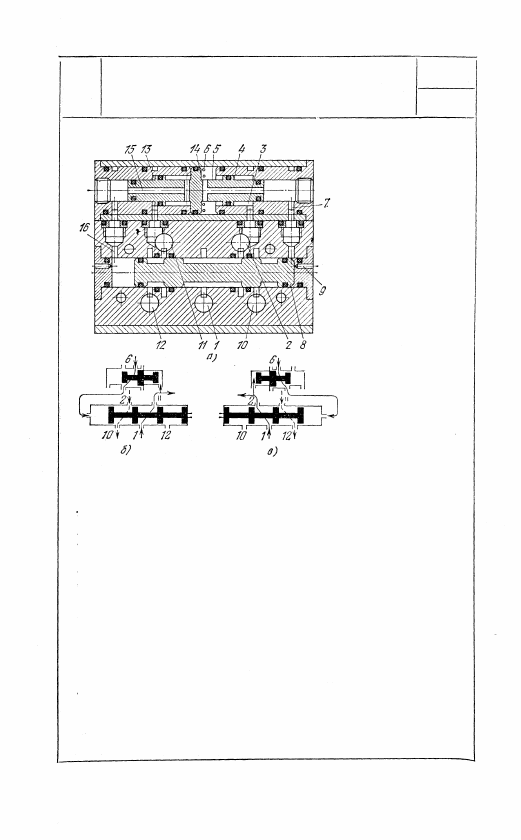

3770

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

РАСПРЕДЕЛИТЕЛЬ

С ТРЕХХОДОВЫМ КЛАПАНОМ

эгп

ДР

Воздух подводится

из магистрали к от-

верстию 1 и далее

через проточку в

плунжере 8 и свер-

ление в корпусе по-

ступает в полость 3

и, воздействуя на

площадку 4, устанав-

ливает плунжер 5 в

положение, показан-

ное на рис. а. От-

верстия 6, являющие

ся входом в распре-

делитель, связаны с

трехходовым  к л а п а -

ном. При нажатии на трехходовой  к л а п а н воздух подается через

отверстия 6 и проходит через внутренние каналы в плунжере 5 и ка-

нал в корпусе 7 в правую полость  у п р а в л е н и я распределителя. Эта

полость связана с атмосферой через отверстие малого диаметра 9, и

гак как приход воздуха через отверстие 7 превышает расход через

отверстие 9, то давление в правой полости  у п р а в л е н и я повышается.

Левая полость управления связана с атмосферой через отверстие ма-

лого диаметра, и поэтому под действием разности сил давления плун-

жер 8 перемещается влево. Отверстие 2 сообщается с отверстием 10,

ведущим в атмосферу, и давление в полости 3 падает. Отверстие 11

оказывается связанным с отверстием 1, и давление сжатого воздуха

действует на площадку 13, стремясь переместить  п л у н ж е р 5 вправо.

Но в это время трехходовой клапан еще нажат и через отверстия 6

продолжает поступать сжатый воздух, а так как площадка 14 больше

площадки 13, то плунжер 5 продолжает оставаться в положении, по-

казанном на рисунке. После отпускания трехходового  к л а п а н а отвер-

стия 6 сообщаются с атмосферой, и под действием силы давления

плунжер 5 перемещается вправо. При следующем нажатии на трех-

ходовой клапан воздух из отверстий 6 поступает по  к а н а л а м 15 и 16

в левую полость управления распределителя, и плунжер 8 переклю-

чается в положение, показанное на рис. а. После отпускания клапана

под действием силы давления, действующей на площадку 4, плун-

жер 5 переключается в положение, показанное на рис. а, и т. д.

Таким образом, плунжер 8 изменяет положение при поступлении на

вход очередного импульса давления. На рис. бив схематически по-

казан принцип работы распределителя.
