ВОЗДУШНЫЙ ЧЕТЫРЕХХОДОВОЙ

Т Р Е Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

П Л У Н Ж Е Р Н О Г О  Т И П А

ЭГП

ДР

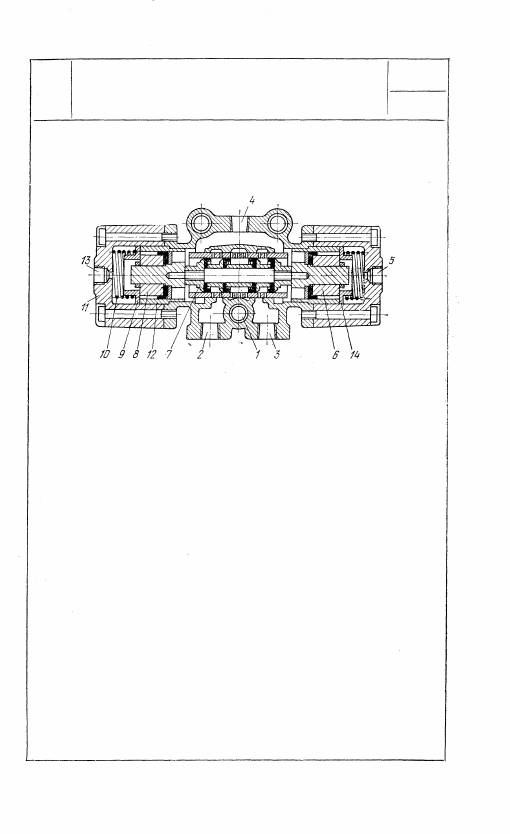

Сжатый воздух из магистрали подводится к отвер-

стию 1, и при положении плунжера 7, показаннэм

на рисунке, оба отверстия 2 и 3, ведущие к испол-

нительному устройству, перекрыты. При подаче воз-

духа под давлением в отверстие 5 поршень 6, плун-

жер 7 и поршень 8 начинают перемещаться влево,

и поршень 8 перемещает стакан 9, преодолевая со-

противление пружины 10. Перемещение происходит

до тех пор, пока стакан 9 не упрется в крышку 11.

После переключения поршня воздух из отверстия 1

подается в отверстие 2, а отверстие 3 сообщается

с атмосферой через отверстие 4. Если сообщить с

атмосферой отверстие 5, то под действием пружи-

ны 10 стакан 9 перемещает поршень 8 и плунжер

7 устанавливается в центральное положение. Точ-

ность установки плунжера достигается за счет то-

го, что движение стакана 9 вправо ограничивается

втулкой 12, а поршень 6 упирается в стакан 14. При

подаче воздуха в отверстие 13 плунжер 7 переклю-

чается таким образом, что воздух из отверстия 1

поступает в отверстие 3, а отверстие 2 сообщается

с атмосферой через отверстие 4.

3759

ВОЗДУШНЫЙ ЧЕТЫРЕХХОДОВОЙ

ТРЕХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

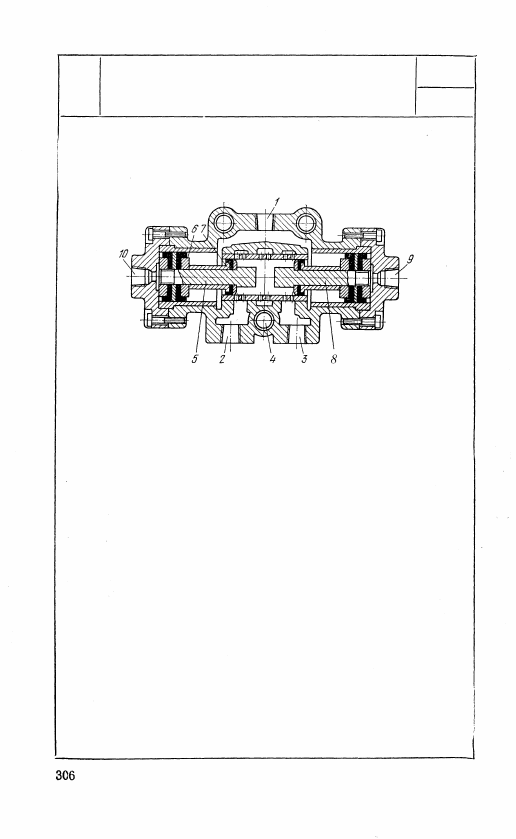

Воздух подается через отверстие 1 и заполняет

внутреннюю полость распределителя. Так как пло-

щадь поршня 6 плунжера 5 больше, чем пло-

щадь поршня 7, то под действием разности сил

давления плунжер 5 устанавливается в показан-

ное на рисунке положение. Точно так же и плун-

жер 8 устанавливается в положение, показанное

на рисунке. При этом оба отверстия 2 и 3, ве-

дущие к исполнительному устройству, соединя-

ются с отверстием 4, связанным с атмосферой.

После подачи воздуха под давлением в отвер-

стие 9 плунжер 8 перемещается влево, и сжатый

воздух из отверстия 1 начинает поступать в от-

верстие 3 и далее в исполнительное устройство.

Отверстие 2, как и ранее, остается связанным с

атмосферой. В случае, если отверстие 9 сооб-

щить с выходом в атмосферу и подать сжатый

воздух в отверстие 10, то плунжер 5 переключа-

ется и воздух из отверстия 1 поступает в отвер-

стие 2, а отверстие 3 сообщается с выходом в

атмосферу через отверстие 4.

3760

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР

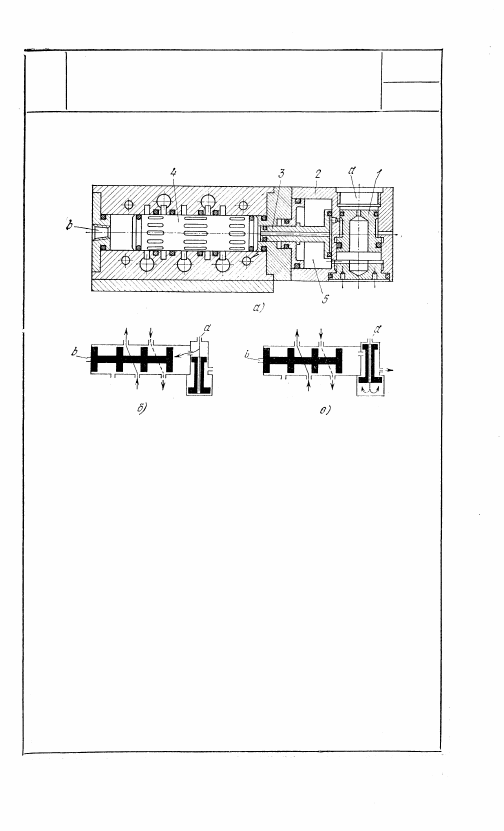

Подача сжатого воздуха в канал а (рис. а) вызывает

переключение плунжера 1, и сжатый воздух через от-

верстие в промежуточной крышке 2 и центральный ка-

нал во втулке 3 поступает в правую полость управле-

ния распределителя и переключает плунжер 4. Одно-

временно воздух через отверстие в плунжере 1 посту-

пает под нижний его торец, и происходит заполнение

объема 5. Так как площадь нижнего торца плунжера

1 больше площади верхнего торца, то после некоторой

выдержки времени, определяемой величиной объема 5,

происходит возвращение плунжера 1 в исходное поло-

жение. Таким образом правая полость управления рас-

пределителя сообщается с атмосферой, несмотря на по-

дачу сжатого воздуха в канал а. После этого плунжер

4 остается в переключенном положении и может быть

возвращен в исходное положение подачей сжатого воз-

духа в канал b при одновременной подаче сжатого

воздуха в канал а. На рис. бив схематически пока-

зан принцип работы распределителя.

307

308

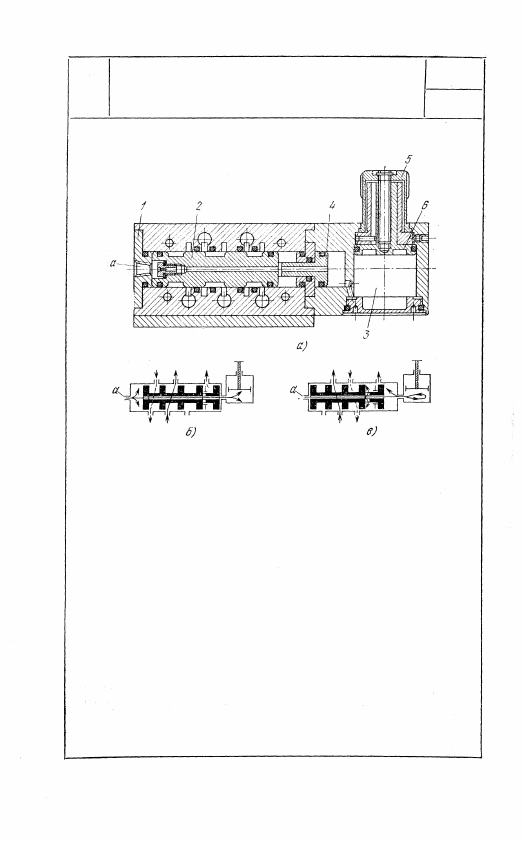

При подаче воздуха под давлением через резьбовое

отверстие в крышке 1 (рис. а) происходит переклю-

чение плунжера 2. Одновременно воздух через ка-

либрованное отверстие в штуцере и центральный

канал плунжера начинает заполнять объем 3. По

мере заполнения объема 3 давление в нем возра-

стает. Так как справа эффективная площадь плун-

жера в два раза больше, чем слева, за счет до-

полнительного плунжера 4, то после некоторой вы-

держки времени происходит переключение распре-

делителя в исходное положение. Величина выдерж-

ки времени определяется величиной объема 3 и мо-

жет регулироваться изменением объема. Изменение

объема осуществляется вращением винта 5, пере-

мещающего поршень 6. Распределитель переключа-

ется после поступления сжатого воздуха в канал а

и после некоторой выдержки времени возвращается

в исходное положение при сохранении подачи сжа-

того воздуха в канал а. На рис. бив схематиче-

ски показан принцип работы распределителя.

3761

ВОЗДУШНЫЙ ПЯТИХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

ЭГП

ДР
