Механизмы в современной технике (Артоболевский) - часть 673

3750

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ

РАСПРЕДЕЛИТЕЛЬ ПЛУНЖЕРНОГО ТИПА

с кнопочным ПРИВОДОМ

эгп

ДР

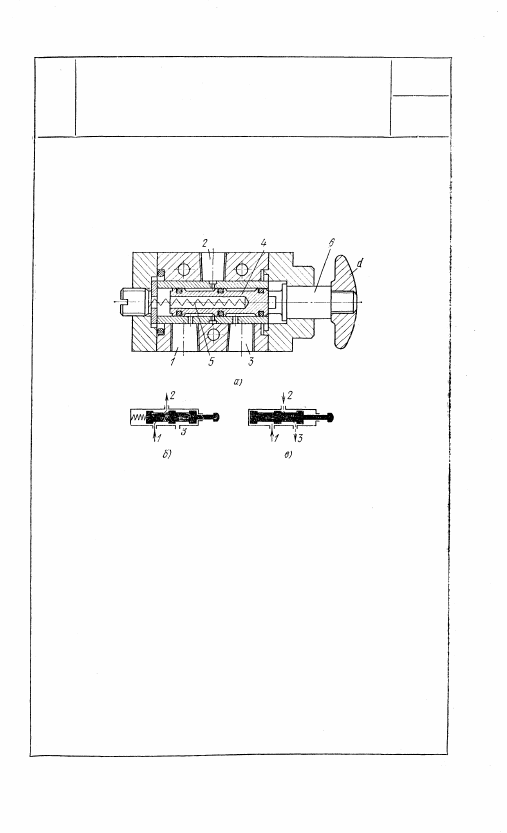

Воздух, подаваемый в отверстие 1 (рис. а),

проходит в отверстие 2. При нажатии на

кнопку d толкателя 6 плунжер 4 переклю-

чается, и отверстие 2 оказывается соеди-

ненным с отверстием 3, ведущим в атмос-

феру. После прекращения воздействия на

кнопку d толкателя 6 плунжер 4 под дей-

ствием пружины 5 возвращается в исход-

ное положение. На рис. бив схематиче-

ски показан принцип работы распредели-

теля.

297

298

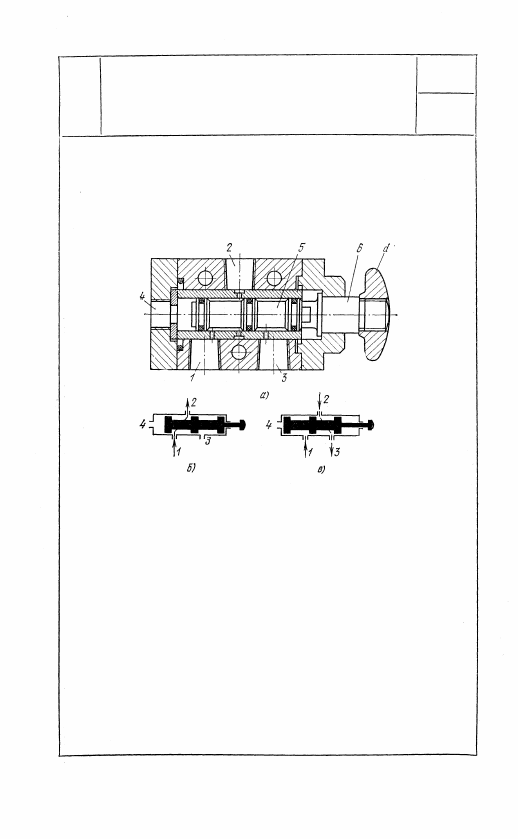

В положении, показанном на рис. а, воз-

дух, поступающий в отверстие 1, поступа-

ет на выход в отверстие 2. При нажатии

на кнопку d толкателя 6 плунжер 5 пе-

реключается, и отверстие 1 оказывается

перекрытым, а отверстие 2 соединяется с

отверстием 3, ведущим в атмосферу. Плун-

жер 5 возвращается в исходное положение

после подачи импульса сжатого воздуха в

отверстие 4. На рис. бив схематически

показан принцип работы распределителя.

3751

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА С КНОПОЧНО-

ПНЕВМАТИЧЕСКИМ ПРИВОДОМ

ЭГП

ДР

3752

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ

ЭГП

ДР

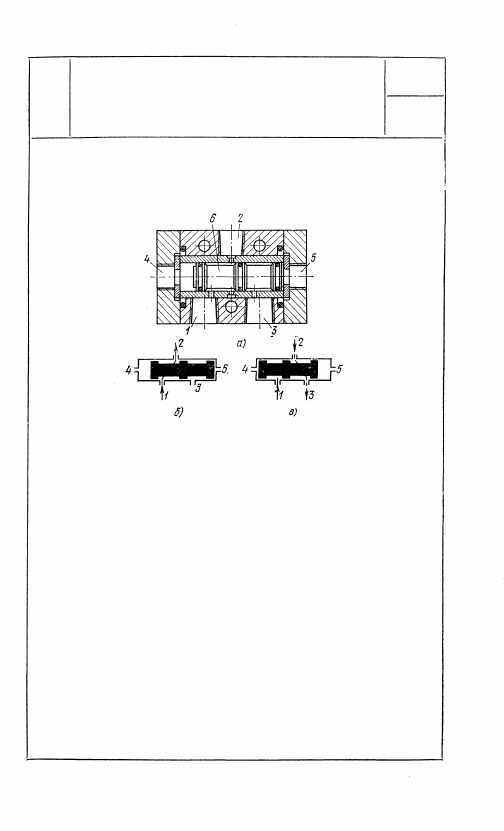

В положении плунжера 6, показан-

ном на рис, а, отверстие 1, связан-

ное с магистралью сжатого воздуха,

соединяется с отверстием 2, а отвер-

стие 3, ведущее в атмосферу, пере-

крыто. После поступления импульса

сжатого воздуха в отверстие 5, при

условии, что отверстие 4 соединено

с атмосферой, плунжер 6 перемеща-

ется влево и остается в переключен-

ном положении после сообщения от-

верстия 5 с атмосферой, удерживае-

мый силами трения. При этом от-

верстие 2 сообщается с отверстием 3,

связанным с выходом в атмосферу,

а отверстие 1 оказывается перекры-

тым. На рис. бив схематически по-

казан принцип работы распредели-

теля.

299

3753

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

С  П Н Е В М А Т И Ч Е С К И М ПРИВОДОМ

ЭГП

ДР

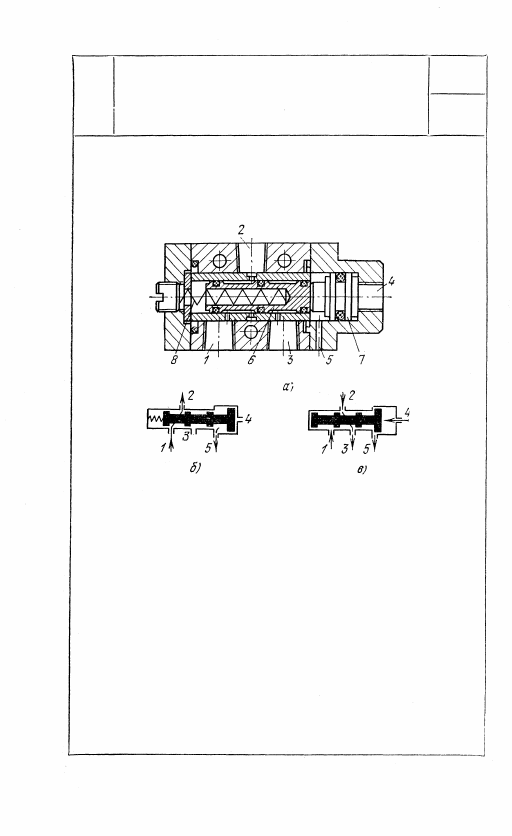

В исходном положении воздух из отвер-

стия 1 (рис. а) поступает на выход в от-

верстие 2. При подаче сжатого воздуха в

отверстие 4 плунжер 6 переключается под

действием толкателя 7, и отверстие 2 сое-

диняется с отверстием 3, ведущим в атмо-

сферу. После сообщения отверстия 4 с ат-

мосферой плунжер и толкатель возвраща-

ются в исходное положение под действием

пружины 8. Отверстие 5 всегда сообщено

с атмосферой. На рис. бив схематически

показан принцип работы распределителя.

300
