Механизмы в современной технике (Артоболевский) - часть 671

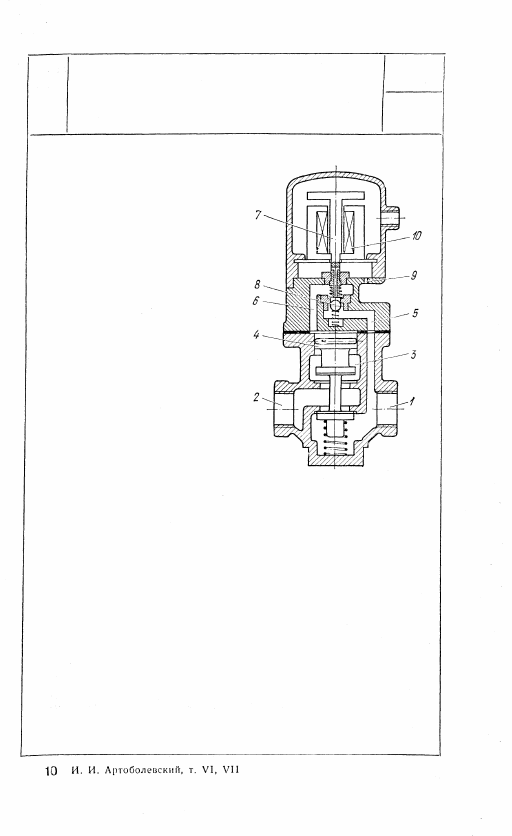

3742

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

С СЕРВОПРИВОДОМ

ОТ ЭЛЕКТРОМАГНИТА

ЭГП

ДР

Сжатый воздух из магистрали

подается в отверстие 1, а от-

верстие 2 связано с полостью 3,

соединенной с атмосферой при

помощи отверстия, не показан-

ного на рисунке. Одновремен-

но воздух подается через ка-

нал 5 к шариковому клапа-

ну 8. Канал 6 связан с атмос-

ферой через сверлелия в яко-

ре 7 электромагнита и отверстие 9. После включения катуш-

ки 10 электромагнита якорь втягивается электромагнитом и

опускается вниз, преодолевая сопротивление пружины. На

первом участке пути шарик 8 перекрывает центральный ка-

нал якоря и канал 6 разобщается от атмосферы. При даль-

нейшем движении якоря отжимается шарик 8, и воздух из

канала 5 поступает в канал 6. Под действием давления сжа-

того воздуха плунжер 4 опускается вниз, преодолевая сопро-

тивление пружины, и воздух из отверстия 1 устремляется

в отверстие 2, разобщенное от полости 3. После обесточива-

ния катушки электромагнита 10 якорь 7 поднимается под

действием пружины, шариковый клапан 8 закрывается и ка-

нал 6 сообщается с атмосферой. Затем, под действием пру-

жины, плунжер 4 возвращается в положение, показанное на

рисунке. Распределители этого типа используются для управ-

ления исполнительными устройствами одностороннего дей-

ствия.

289

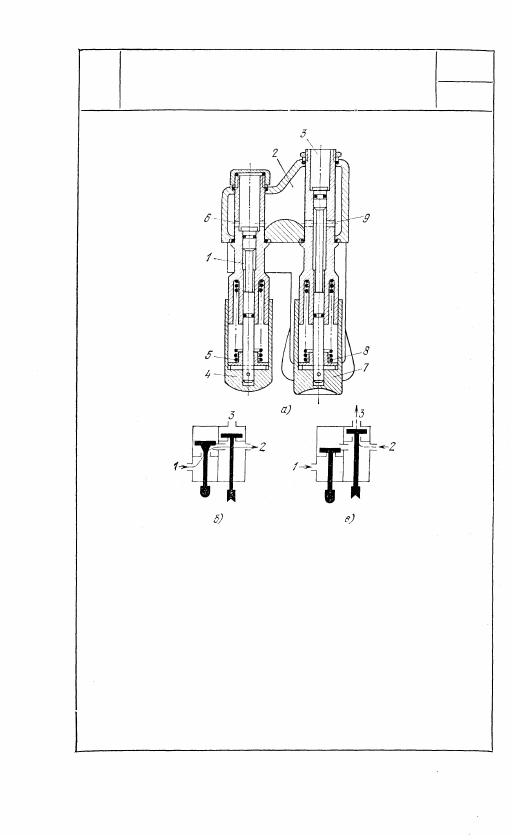

3743

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

C КНОПОЧНЫМ ПРИВОДОМ

эгп

ДР

Воздух из магистрали подводится в полость 1 (рис. a), по-

лость 2 является выходом распределителя, а отверстие 3

служит для сообщения с атмосферой. При нажиме на кноп-

ку 4 сжимается пружина 5, и связанный с кнопкой толка-

тель выходит из отверстия корпуса. Воздух из полости 1 че-

рез ряд отверстий 6 поступает на выход в полость 2. После

освобождения кнопки 4 она вместе с толкателем под дейст-

вием пружины 5 возвращается в исходное положение и по-

дача воздуха в полость 2 прекращается. Если нажать на

кнопку 7, она перемещается вверх совместно с толкателем,

преодолевая сопротивление пружины 8, при этом выход 2

сообщается с атмосферой через отверстия 9 и 3. Этот распре-

делитель конструктивно оформляется с рукояткой пистолет-

ного типа и является переносным На рис. бив схематически

показан принцип работы распределителя при нажатии на

кнопку 4 (рис. б) и при нажатии на кнопку 7 (рис. в).

290

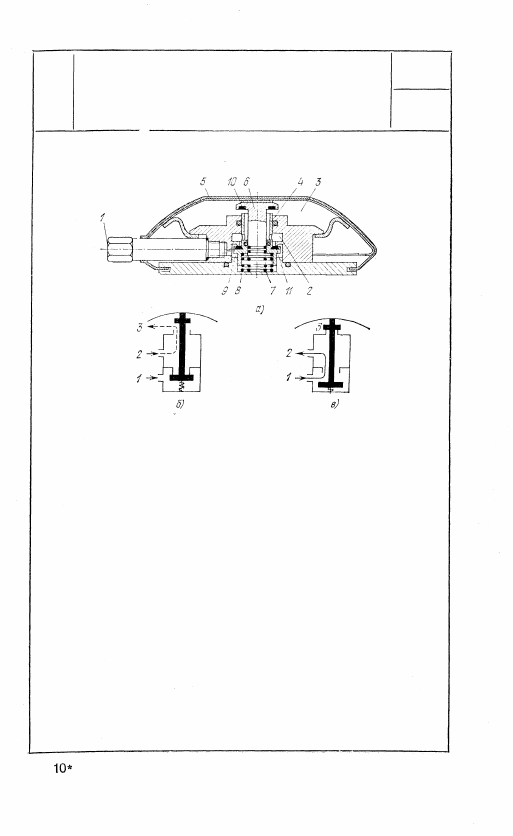

3744

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

К Л А П А Н Н О Г О  Т И П А С МЕМБРАННЫМ

ПРИВОДОМ

ЭГП

ДР

При отсутствии механического воздействия

на мембрану 5 сжатый воздух, подаваемый из

магистрали, проходит по штуцеру 1 и посту-

пает в полость 9 (рис. а). Полость 2, являю-

щаяся выходом распределителя, связана с

полостью 3, соединенной с атмосферой, через

сверления и центральный канал во втулке 4,

При нажатии на резиновую мембрану 5 тол-

катель 6 перемещается вниз и на первом уча-

стке пути своим резиновым вкладышем 10 пе-

рекрывает центральный канал во втулке 4,

разобщая между собой полости 2 и 3. При

дальнейшем движении толкателя начинает

перемещаться вниз втулка 4, резиновый вкла-

дыш 11 отходит от седла и сжатый воздух

из полости 9 устремляется на выход в по-

лость 2. Втулка 4 и толкатель 6 после пре-

кращения воздействия на мембрану 5 возвра-

щаются в исходное положение под действием

пружин 8 и 7. На рис. бив схематически

показан принцип работы распределителя.

291

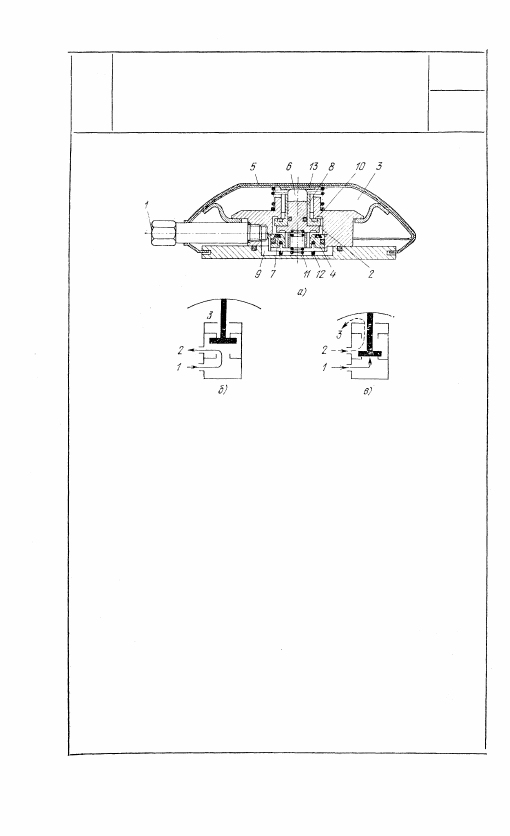

3745

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

К Л А П А Н Н О Г О  Т И П А С МЕМБРАННЫМ

ПРИВОДОМ

ЭГП

ДР

При отсутствии механического воздействия на

мембрану 5 сжатый воздух, подаваемый из

магистрали через штуцер 1, поступает в по-

лость 9 и далее через каналы в клапане 4 в

полость 2, являющуюся выходом распредели-

теля (рис. а). При нажатии на резиновую

мембрану 5 толкатель 6 перемещается вниз,

и на первом участке пути кольцеобразный

выступ толкателя упирается в резиновый

вкладыш 7 клапана 4, перекрывая проход для

воздуха из полости 9 в полость 2, Втулка 8

удерживается в это время в верхнем положе-

нии силой давления воздуха, действующего

на ее нижний торец. При дальнейшем движе-

нии мембраны 5 торец 13 нажимает на втул-

ку 8, резиновый вкладыш 10 отходит от сед-

ла и полость 2 через продольные пазы во

втулке 8 сообщается с полостью 3, связанной

с атмосферой. Толкатель 6 и клапан 4 воз-

вращаются в исходное положение под дейст-

вием пружин 11 и 12 после прекращения воз-

действия на мембрану 5. На рис. бив схе-

матически показан принцип работы распре-

делителя.

292
