Механизмы в современной технике (Артоболевский) - часть 670

3737

В О З Д У Ш Н Ы Й ДВУХХОДОВОЙ

РАСПРЕДЕЛИТЕЛЬ С ДИАФРАГМОЙ

ЭГП

ДР

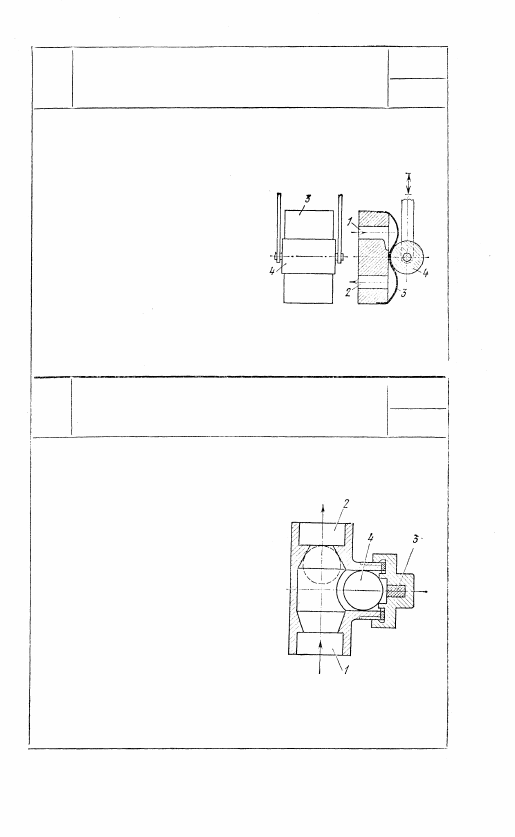

Воздух из магистрали подается

на вход в отверстие 1 и далее в

зависимости от положения роли-

ка 4, перекатывающегося по упру-

гой диафрагме 5, проходит на

выход в отверстие 2. Величина

расхода воздуха определяется по-

ложением ролика 4, деформирую-

щего диафрагму 3.

3738

ВОЗДУШНЫЙ ДВУХХОДОВОЙ

ОТСЕКАЮЩИЙ РАСПРЕДЕЛИТЕЛЬ

С ПОРОХОВЫМ ЗАРЯДОМ

ЭГП

ДР

Воздух или жидкость поступает в

отверстие 1 и движется далее на

выход в отверстие 2. При поступле-

нии электрического сигнала сгорает

пороховой заряд 3 и выбрасывается

из своего гнезда шарик 4, перекры-

вая выход в отверстие 2. Распреде-

литель применяется в системах уп-

равления артиллерийских орудий.

285

286

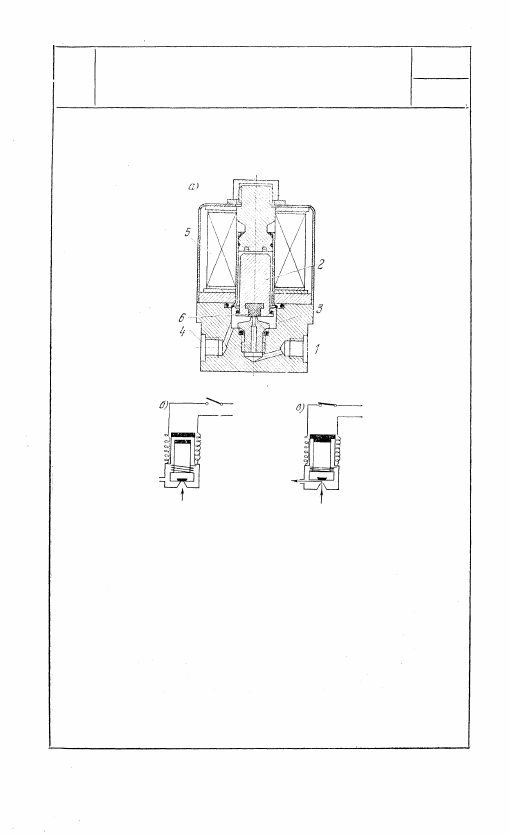

Сжатый воздух из магистрали подводится

в отверстие 1 распределителя (рис.  а ) ,

Плунжер 2 под действием пружины нахо-

дится в показанном на рисунке положении

и резиновым вкладышем 6 перекрывает

отверстие в штуцере 3. При включении ка-

тушки 5 электромагнита плунжер 2 втяги-

вается и открывает проход воздуху из от-

верстия 1 в отверстие 4 через штуцер 3.

На рис. бив схематически показан прин-

цип работы распределителя.

3739

ВОЗДУШНЫЙ ДВУХХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й  Р А С П Р Е Д Е Л И Т Е Л Ь

С ПРИВОДОМ ОТ ЭЛЕКТРОМАГНИТА

ЭГП

ДР

3740

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

РАСПРЕДЕЛИТЕЬ  К Л А П А Н Н О Г О  Т И П А

С ПРИВОДОМ ОТ ЭЛЕКТРОМАГНИТА

ЭГП

ДР

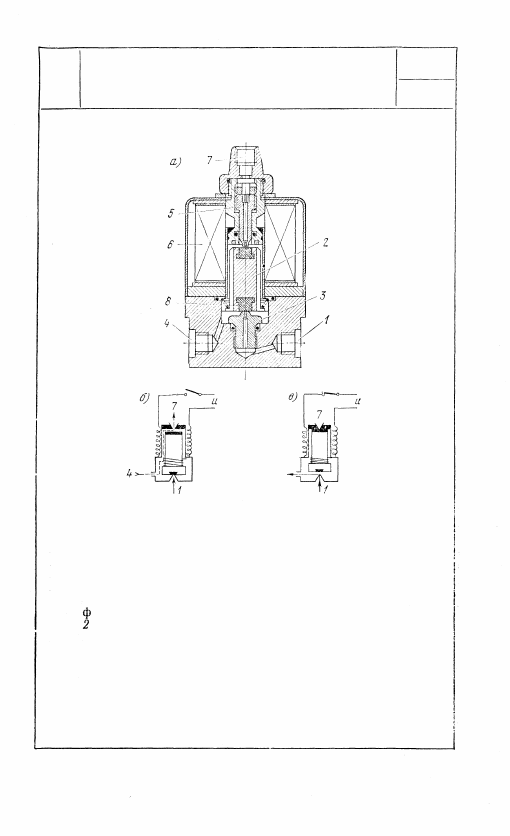

Воздух из магистрали подается в отверстие 1, а

выходом распределителя является отверстие 4.

В случае, если электромагнит 6 выключен, плунжер

2 под действием пружины устанавливается в поло-

жение, показанное на рис. а, закрывая резиновым

вкладышем 8 отверстие во втулке 3. Выход 4 через

пазы в плунжере 2 и центральное отверстие во втул-

ке 5 сообщается с отверстием 7, ведущим в атмос-

fepy. После включения электромагнита 6 плунжер

перемещается в верхнее положение, преодолевая

сопротивление пружины, закрывает верхним рези-

новым вкладышем отверстие во втулке 5 и открыва-

ет отверстие во втулке 3. Воздух из отверстия 1

поступает на выход 4. На рис. бив схематически

показан принцип работы распределителя.

287

3741

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

РАСПРЕДЕЛИТЕЛЬ КЛАПАННОГО ТИПА

С ПРИВОДОМ ОТ ЭЛЕКТРОМАГНИТА

ЭГП

ДР

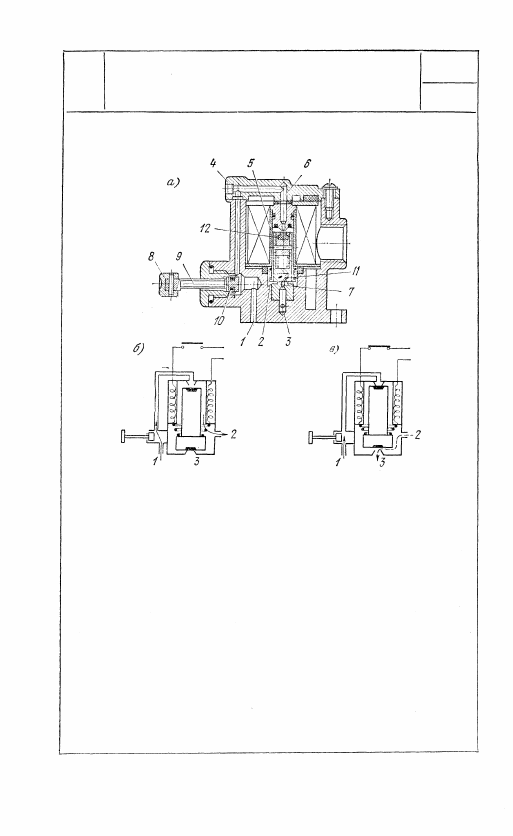

Воздух из магистрали подается через отверстие 1 и далее

через отверстие 6 в крышке 4 и пазы в плунжере 5 посту-

пает в полость 2, связанную с выходом распределителя.

После включения электромагнита плунжер 5 поднимается

вверх и резиновым вкладышем 12 перекрывает выход отвер-

стия 6. Одновременно второй резиновый вкладыш 11 откры-

вает отверстие 7, соединяя выход распределителя с отвер-

стием 3, ведущим в атмосферу. При выключении электромаг-

нита плунжер 5 под действием пружины возвращается в по-

ложение, показанное на рис. а. Распределитель имеет допол-

нительно ручное управление, используемое при наладках и

устранениях неисправностей. При нажатии на кнопку 8 плун-

жер 10, перемещаясь, закрывает отверстие 1, прекращая по-

дачу сжатого воздуха, а полость 2 соединяется с выходом

в атмосферу через пазы в толкателе 9. На рис. бив схе-

матически показан принцип работы распределителя.

288
