3732

КРАНОВЫЙ РАСПРЕДЕЛИТЕЛЬ

ЭГП

ДР

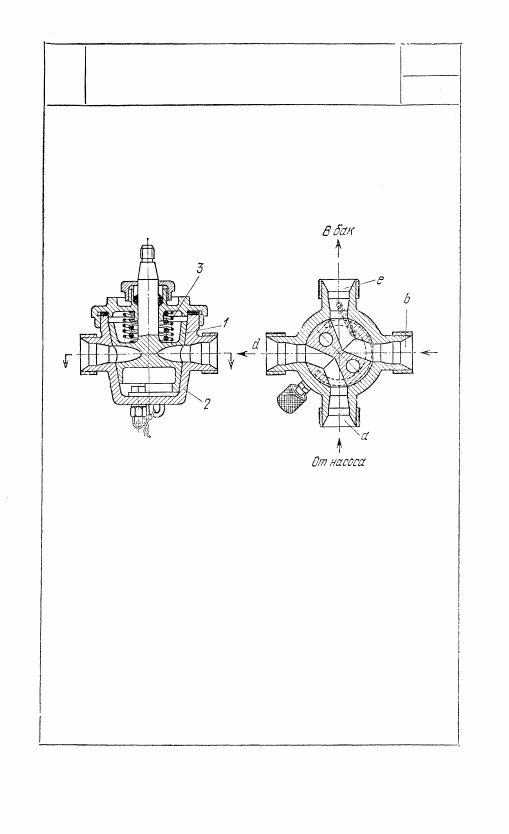

Кран 1 распределителя прижат к корпусу 2 пружиной 3 и

имеет четыре отверстия. В положении, изображенном на ри-

сунке, насос сообщается через отверстия aиd крана с рабо-

чей полостью силового цилиндра, а бак через отверстия b

и е — с нерабочей полостью. При повороте крана 1 на 90°

насос будет сообщаться через отверстия а и b с линией вы-

сокого давления, а бак через отверстия d и е—с линией

низкого давления.

281

282

3733

КРАНОВЫЙ РАСПРЕДЕЛИТЕЛЬ

ЭГП

ДР

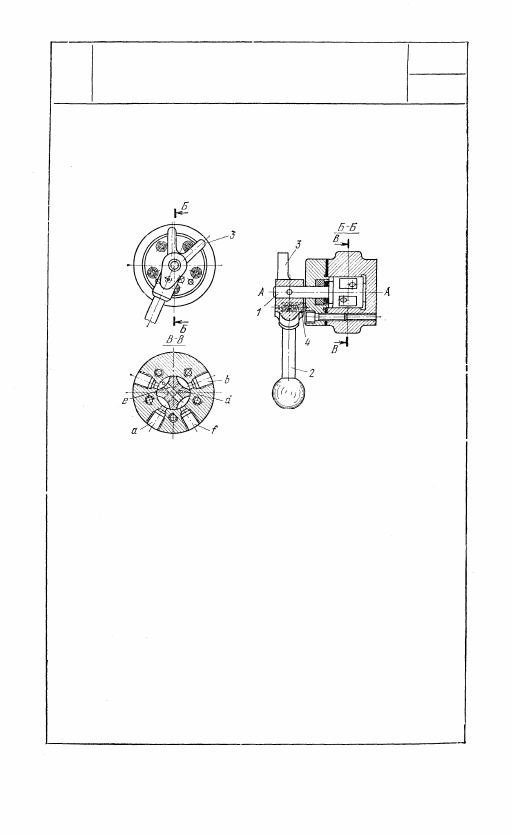

Распределение жидкости производится по-

средством крана 1. При положении крана

1, изображенном на рисунке, жидкость из

насоса по каналу а через отверстие d по-

ступает в канал b и далее в систему. Ка-

нал f соединяется через канал е с баком.

При повороте крана на 45°, осуществля-

емом поворотом рукоятки 2 вокруг непо-

движной оси А—А, или рычагами 3, на

которые воздействуют упоры станка, канал

b соединяется посредством канала е с ба-

ком. Шариковый фиксатор 4 обеспечивает

необходимое расположение крана.

3734

КРАНОВЫЙ  Р А С П Р Е Д Е Л И Т Е Л Ь

ЭГП

ДР

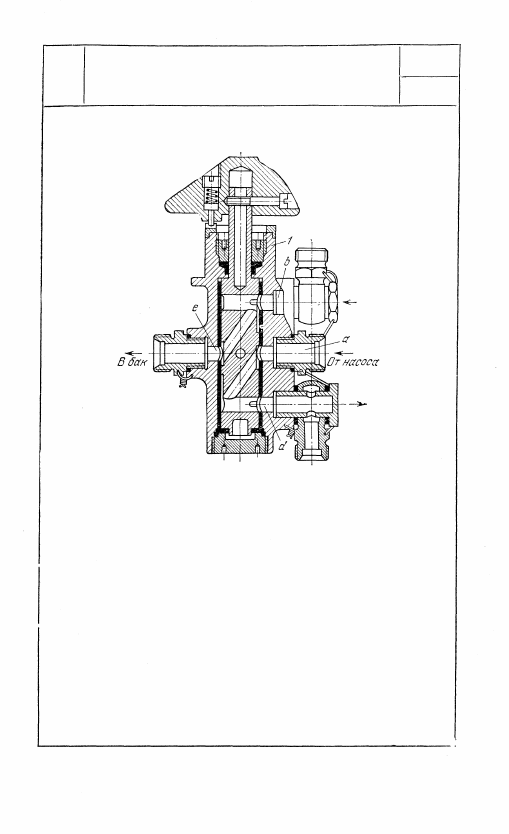

Кран 1 распределителя имеет пять сквозных от-

верстий: три, перпендикулярных к оси крана, и

два наклонных, соединяющих крайние отверстия

со средним отверстием. Отверстие а сообщается

с насосом, подающим жидкость под давлением.

Отверстия d и b сообщаются с полостями сило-

вого цилиндра, отверстие е — с баком. В изобра-

женном на рисунке положении насос через от-

верстия aиd подает жидкость в рабочую по-

лость силового цилиндра. Жидкость из нерабо-

чей полости через отверстия b и е крана удаля-

ется в бак. При повороте крана 1 на 180° на-

сос через отверстия а и b сообщается с линией

высокого давления, а бак через отверстия d и

е — с линией низкого давления.

283

3735

ПНЕВМАТИЧЕСКИЙ

ДРОССЕЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ

ЭГП

ДР

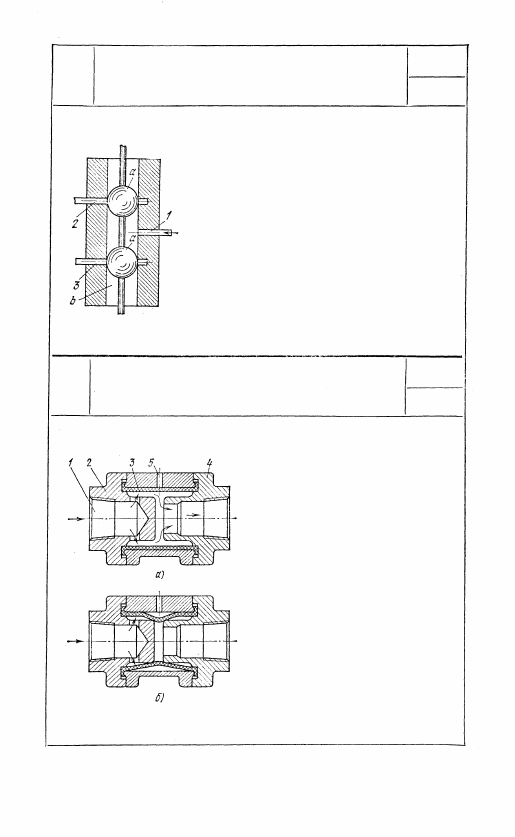

Сжатый воздух поступает по трубке 1

в корпус распределителя и проходит в

атмосферу между корпусом и шарами

а, диаметр которых несколько меньше

диаметра втулки b. В зависимости от

положения шаров, жестко соединенных

друг с другом, относительно каналов 2

и 3 в последних устанавливается опре-

деленное давление.

3736

ВОЗДУШНЫЙ ДВУХХОДОВОЙ

РАСПРЕДЕЛИТЕЛЬ

С РЕЗИНОВЫМ ШЛАНГОМ

ЭГП

ДР

Воздух или жидкость посту-

пает через отверстие 1 и да-

лее через радиальные сверле-

ния во втулке 2 на выход в

отверстие во втулке 4 (рис. а).

После поступления сжатого

воздуха в отверстие 5 сжи-

мается резиновый шланг 3 и

проход на выход для воздуха,

поступающего через отвер-

стие 1, перекрывается (рис. б).

284
