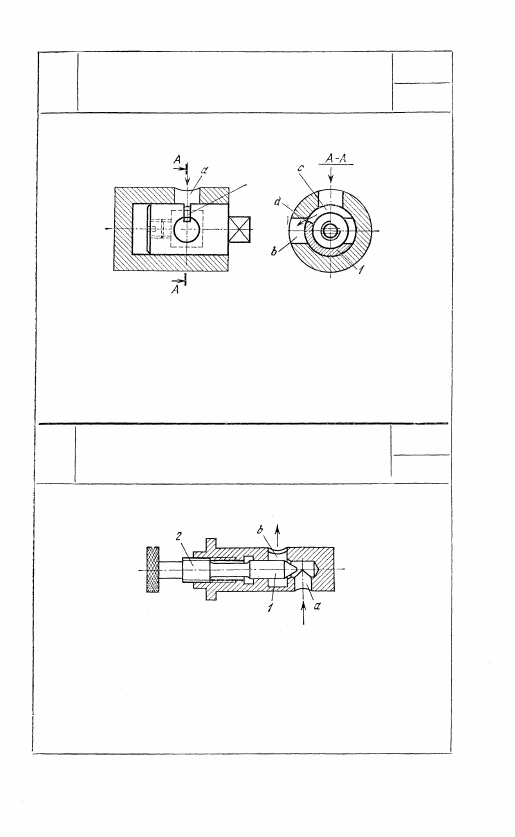

ЩЕЛЕВОЙ ДРОССЕЛЬ

ЭГП

ДР

Пробка 1 на части окружности снабжена прорезью (щелью) с.

Жидкость, протекая из канала а в канал b или обратно, про-

ходит через отверстие d, образуемое кромками канала b и

прорези с. При повороте пробки 1 изменяется величина от-

верстия d, вследствие чего изменяется величина перепада

давления в каналах а и b.

3721

ИГОЛЬЧАТЫЙ ДРОССЕЛЬ

ЭГП

ДР

Каналы а и b сообщаются между собой посредством коль-

цевой щели между иглой 1 и ее седлом, вследствие чего при

протекании жидкости устанавливается некоторая разность

давлений. При перемещении иглы 1 винтом 2 изменяется раз-

мер кольцевой щели, и вследствие этого изменяется величина

перепада давления в каналах а и b.

273

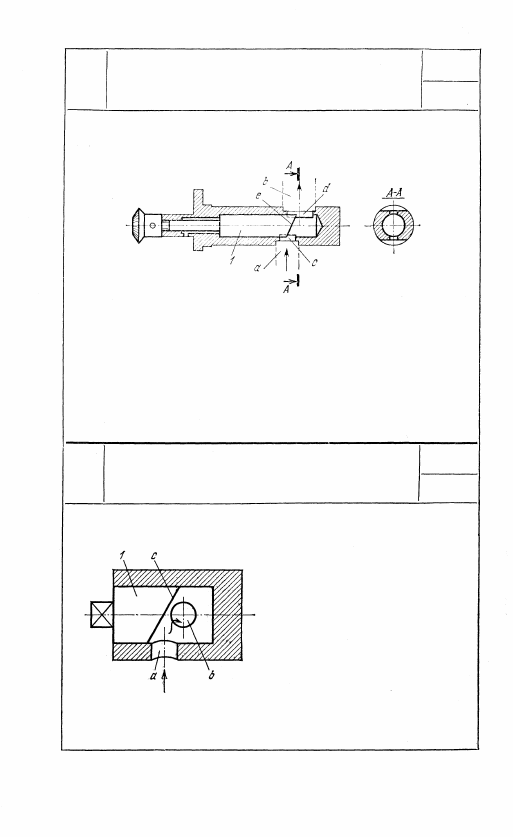

3722

К Р А Н О В Ы Й ДРОССЕЛЬ

ЭГП

ДР

Каналы а и b сообщаются между собой посредством проре-

зей (окон) с и d, вследствие чего при протекании жидкости

в них устанавливается некоторая разность давлений. При

перемещении пробки 1 ее скошенный торец е изменяет про-

ходные сечения прорезей с и d, вследствие чего изменяется

величина перепада давления в каналах а и b.

3723

ДРОССЕЛЬ ШЛИФОВАЛЬНОГО СТАНКА

ЭГП

ДР

При повороте пробки 1 ее ско-

шенный торец с изменяет про-

ходные сечеяия в каналах а

и b, вследствие чего изменя-

ется разность давлений в этих

каналах.

274

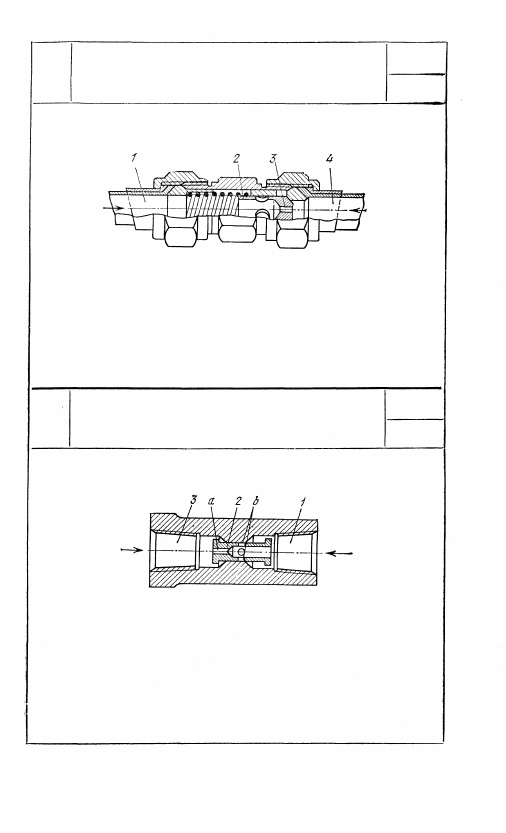

3724

ДРОССЕЛЬ

ОДНОСТОРОННЕГО ДЕЙСТВИЯ

ЭГП

ДР

При подаче жидкости по каналу 1 клапан 2 прижимается

к своему седлу, и жидкость может протекать только через

отверстие 3. При подаче жидкости по каналу 4 клапан 2 от-

жимается, благодаря чему жидкость получает свободный

проход.

3725

ДРОССЕЛЬ

ОДНОСТОРОННЕГО ДЕЙСТВИЯ

ЭГП

ДР

При подаче жидкости по каналу 1 плунжер 2 смещается,

и жидкость протекает через продольное а и поперечное b

отверстия в плунжере 2. При обратном течении жидкости,

т. е. по каналу 3, плунжер также смещается, но перекрывает

поперечные отверстия b, и жидкость может протекать только

через продольное отверстие а.

275

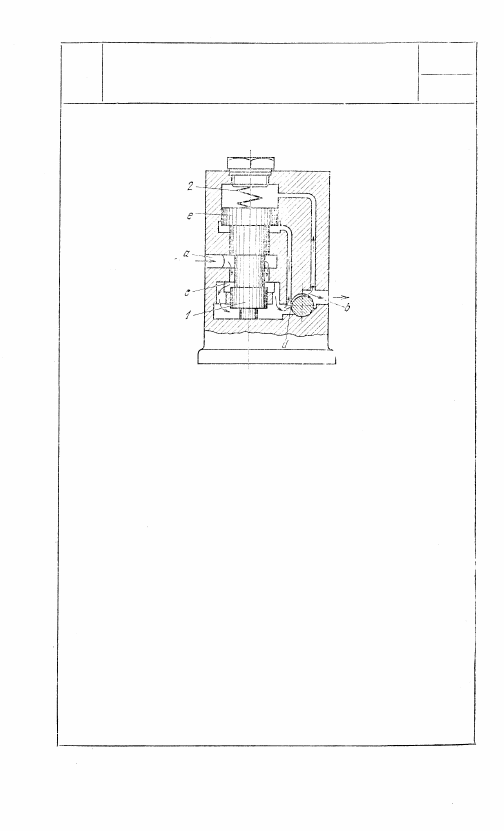

3726

Д В О Й Н О Й ДРОССЕЛЬ

эгп

ДР

Жидкость, протекая из канала а в

канал b, проходит через  к л а п а н н у ю

щель с первого дросселя и через

дроссельное отверстие d второго

дросселя. На нижний торен поршня e

клапана 1 действует давление жид-

кости после первого дросселирова-

ния, на верхний торец — давление

жидкости после второго дросселиро-

вания и усилие от пружины 2. При

повышении давления в канале а вы-

ше определенного клапан 1 подни-

мается и уменьшает проходное сече-

ние с. Так как при этом расход че-

рез дроссельное отверстие d не пре-

кращается, то давление под порш-

нем е падает, клапан 1 опускается,

и проходное сечение снова увеличи-

вается. Таким образом достигается

уменьшение изменения расхода жид-

кости, проходящей через дроссель

при колебании давления перед дрос-

селем.
