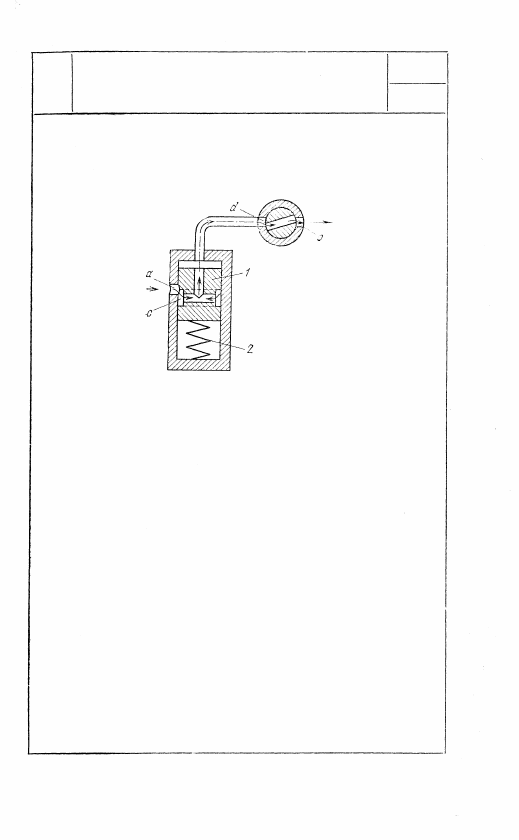

ДВОЙНОЙ ДРОССЕЛЬ
УПРОЩЕННОГО ТИПА

ЭГП

ДР

Жидкость, протекая из канала а в

канал b, проходит через дроссельное

отверстие с первого дросселя и дрос-

сельное отверстие d второго дроссе-

ля. Поршень 1 находится снизу под

воздействием пружины 2, а сверху —

давления жидкости после первою

дросселирования. При повышении

давления в канале а выше опреде-

ленного поршень 1 опускается и за-

крывает дроссельное отверстие с.

Так как расход через дроссельное

отверстие d не прекращается, дав-

ление над поршнем 1 падает, пор-

шень поднимается и вновь откры-

вает дроссельное отверстие с. Таким

образом достигается уменьшение ко-

лебаний расхода проходящей через

дроссель жидкости при колебаниях

давления перед дросселем.

277

3728

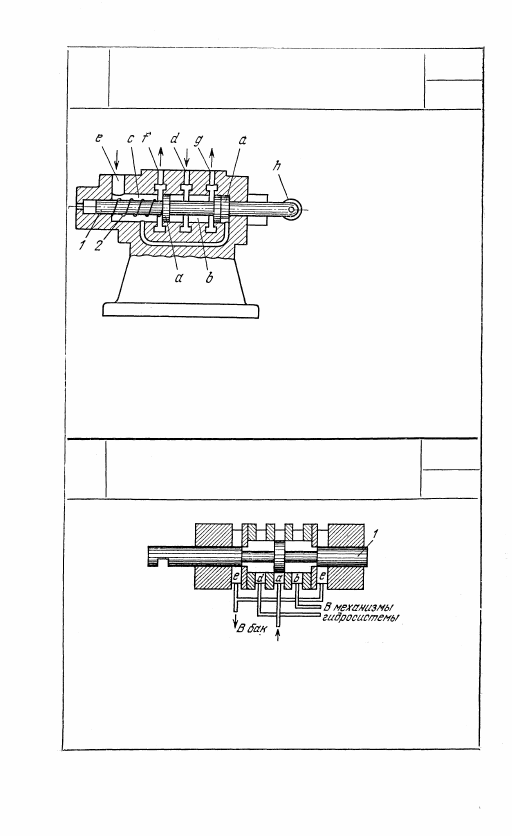

ЗОЛОТНИКОВЫЙ РАСПРЕДЕЛИТЕЛЬ

ЭГП

ДР

Поршни а золотника 1

разделяют внутренний

объем золотника на две

полости: полость b, со-

общающуюся посредст-

вом канала d с маги-

стралью высокого давле-

ния, и полость с, сооб-

щающуюся посредством

канала е с магистралью

низкого давления. При

перемещении золотника 1

в правое крайнее положение, показанное на рисунке, канал g

сообщается с магистралью высокого давления, а канал f — с

магистралью низкого давления. При перемещении золотника 1

в левое крайнее положение канал f сообщается с магистралью

высокого давления, а канал g — с магистралью низкого давле-

ния. Перемещение золотника влево осуществляется нажатием

на ролик h, перемещение вправо — пружиной 2.

3729

ЗОЛОТНИКОВЫЙ РАСПРЕДЕЛИТЕЛЬ

ЭГП

ДР

При перемещении звена 1 вправо жидкость под давлением,

поступающая по проточке а, перепускается через проточку d

в рабочую полость силового цилиндра. Нерабочая полость

силового цилиндра посредством проточек b и е сообщается

с баком. При перемещении звена 1 влево проточка а сооб-

щается с проточкой b, а проточка d — с проточкой е.

278

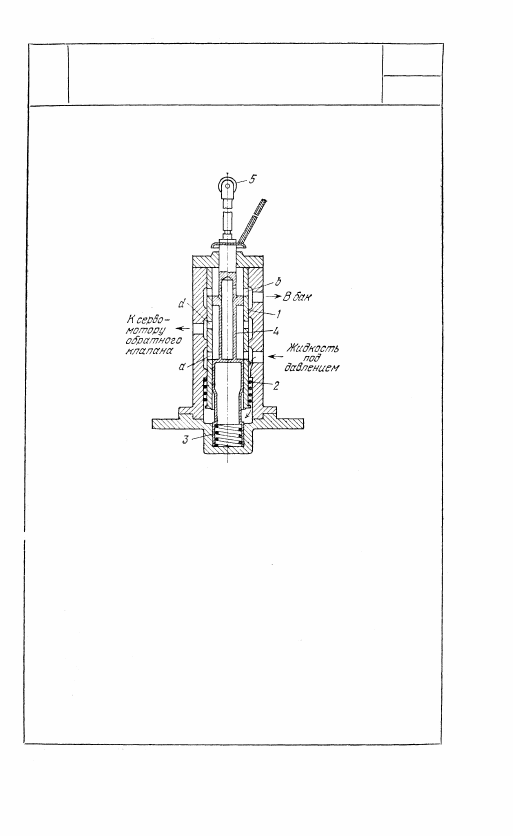

3730

ЗОЛОТНИКОВЫЙ

РАСПРЕДЕЛИТЕЛЬ ТУРБИНЫ

ЭГП

ДР

При пуске турбины давление жидкости воз-

растает, и втулка 1 поднимается вверх,

сжимая пружину 2 и занимая положение,

изображенное на рисунке. При этом золот-

ник 4 пропускает через отверстия а и d

жидкость под давлением в сервомотор об-

ратного клапана. При сбросе нагрузки и

уменьшении нажатия на ролик 5 золотник

4 под действием пружины 3 поднимается

в крайнее верхнее положение, преграждая

доступ жидкости под давлением в серво-

мотор, который при этом через отверстие

b сообщается с баком.

279

3731

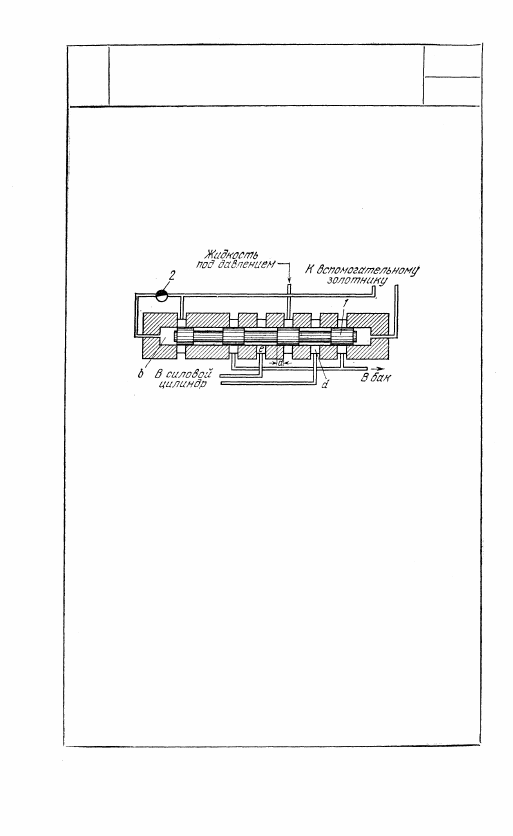

ЗОЛОТНИКОВЫЙ РАСПРЕДЕЛИТЕЛЬ

С ГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

ЭГП

ДР

При подаче жидкости под давлением из вспо-

могательного золотника в правую крайнюю

полость распределителя золотник 1 переме-

щается влево, прекращая подачу жидкости в

силовой цилиндр по проточке е. Благодаря

перекрытию проточки а обеспечивается выстой

стола станка в крайнем положении. При про-

хождении жидкости, отводимой из левой край-

ней полости b через дроссель 2, достигается

медленное нарастание количества жидкости,

поступающей в силовой цилиндр по проточке

d, и вследствие этого — плавное нарастание

скорости стола станка после реверсирования.

280
