ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

К Л А П А Н Н О Г О  Т И П А С КНОПОЧНЫМ

ПРИВОДОМ

эгп

ДР

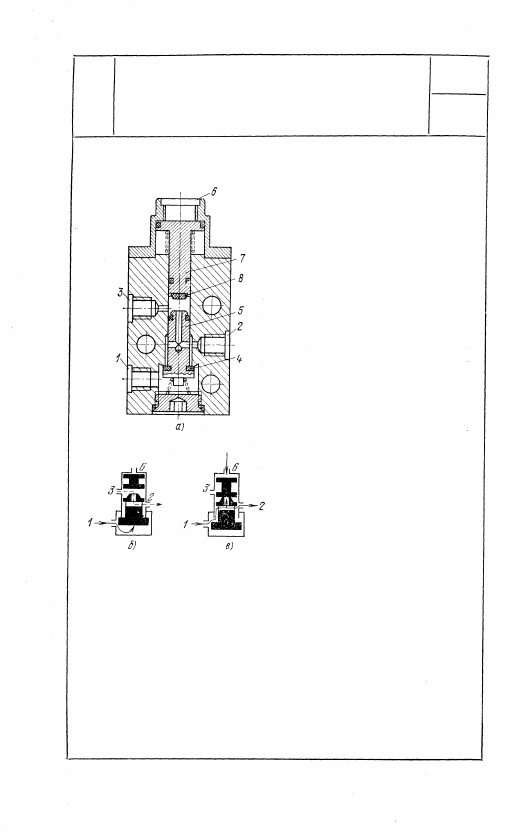

Показанный на рис. а распреде-

литель может быть использован

в качестве нормально-закрытого

или нормально-открытого распре-

делителя с односторонним меха-

ническим приводом. При исполь-

зовании в качестве нормально-

закрытого распределителя воздух

из магистрали подводится в от-

верстие 1, а отверстие 2, являю-

щееся выходом, связано через

сверления в клапане 5 с отверсти-

ем 3, ведущим в атмосферу. Пере-

ключение распределителя произ-

водится нажатием на кнопку d

толкателя 6. Толкатель переме-

щается вниз и сначала резиновым

вкладышем 7 перекрывает внут-

ренний канал в клапане 5, разоб-

щая от атмосферы отверстие 2,

а при дальнейшем перемещении

толкателя отводится от седла ре-

зиновый вкладыш 4 клапана 5.

Воздух из отверстия 1 поступает

в отверстие 2. При использовании

в качестве нормально-открытого

распределителя воздух из маги-

страли подается к отверстию 3, а

отверстие 1 служит для соединения с атмосферой. В данной

конструкции форма верхней части толкателя выбрана для на-

жима вручную. Имеются модификации данного распредели-

теля, у которого толкатель переключается при помощи рычаж-

ного и других видов механизмов. На рис. б и в схематически

показан принцип работы распределителя при использовании

его как нормально-закрытого.

3747

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

КЛАПАННОГО ТИПА

С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ

ЭГП

ДР

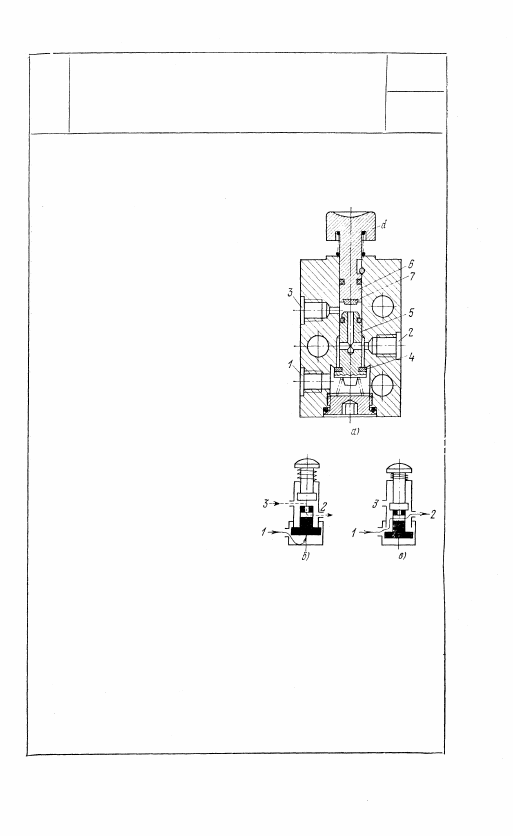

Показанный на рис. а распре-

делитель может быть исполь-

зован в качестве нормально-

закрытого или нормально-от-

крытого распределителя с од-

носторонним пневматическим

приводом. При использовании

в качестве нормально-закрыто-

го распределителя воздух из

магистрали подводится в от-

верстие 1, а отверстие 2, явля-

ющееся выходом, связано че-

рез сверления в клапане 5

с отверстием 3, ведущим в ат-

мосферу. Переключение рас-

пределителя происходит при

поступлении сжатого воздуха

в отверстие 6. Под действием

силы давления воздуха пор-

шень с толкателем 7 движется

вниз и сначала резиновым

вкладышем 8 перекрывает

внутренний канал в клапане 5,

разобщая от атмосферы отвер-

стие 2, а при дальнейшем пе-

ремещении толкателя отводит-

ся от седла резиновый вкла-

дыш 4 клапана 5. Воздух из

отверстия 1 поступает в отверстие 2. После прекращения по-

дачи воздуха через отверстие 6 и сообщения его с атмосферой

поршень с толкателем 7 и клапан 5 под воздействием пру-

жин 9, 10 устанавливаются в показанное на рисунке положе-

ние. При использовании в качестве нормально-открытого рас-

пределителя воздух из магистрали подается к отверстию 3,

а отверстие 1 служит для соединения с атмосферой. На рис.

бив схематически показан принцип работы распределителя

при использовании его как нормально-закрытого.

294

3748

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

Д В У Х П О З И Ц И О Н Н Ы Й РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО ТИПА

с кнопочным ПРИВОДОМ

эгп

ДР

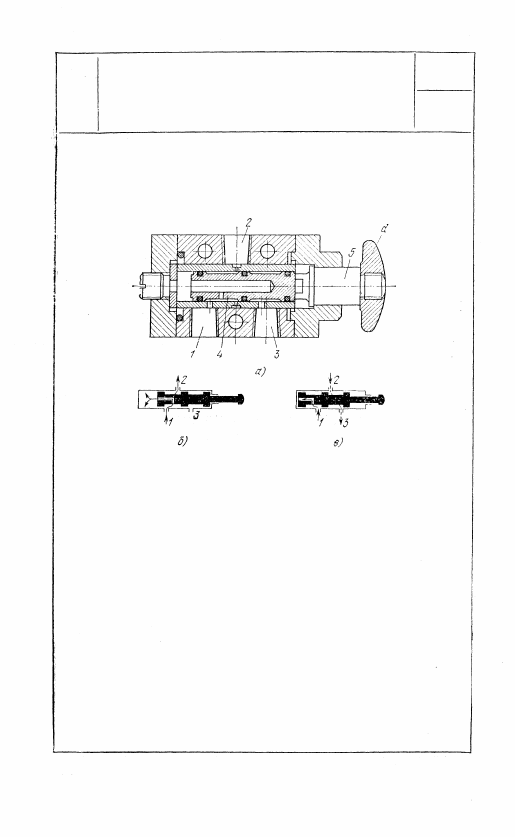

Воздух подается в отверстие 1, а от-

верстие 2, являющееся выходом рас-

пределителя, сообщается с атмосфе-

рой через отверстие 3. При механи-

ческом воздействии на кнопку 4

плунжер 5 перемещается вниз, прео-

долевая сопротивление пружины 6.

Перемещаясь, манжета 7 переходит

через ряд радиальных отверстий 8,

отсоединяя их от отверстия 3, веду-

щего в атмосферу. Воздух из отвер-

стия 1 проходит на выход 2 через

ряд радиальных отверстий 9. После

освобождения кнопки плунжер 5

возвращается в показанное на ри-

сунке положение под действием пру-

жины 6. Распределитель может быть

использован в качестве двухходового,

если заглушить отверстие 3.

295

3749

ВОЗДУШНЫЙ ТРЕХХОДОВОЙ

ДВУХПОЗИЦИОННЫЙ РАСПРЕДЕЛИТЕЛЬ

ПЛУНЖЕРНОГО Т И П А

с кнопочным ПРИВОДОМ

эгп

ДР

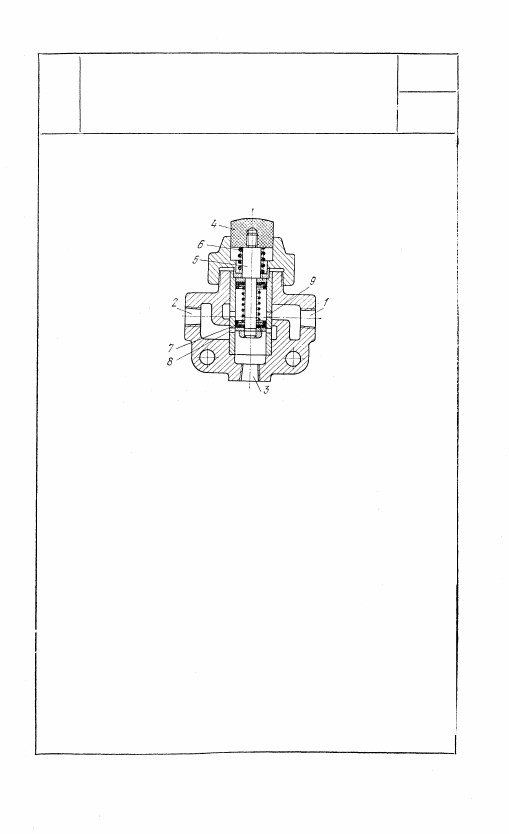

Воздух, подаваемый через отверстие 1,

поступает через отверстие в плунжере 4

под его левый торец, и под действием дав-

ления воздуха плунжер 4 устанавливается

в положение, показанное на рис. а. При

этом воздух из отверстия 1 поступает в от-

верстие 2, Нажатием на кнопку d толка-

теля 5 плунжер 4 переключается, и отвер-

стие 2 оказывается соединенным с отвер-

стием 3, ведущим в атмосферу. На рис. б

и в схематически показан принцип работы

распределителя.
