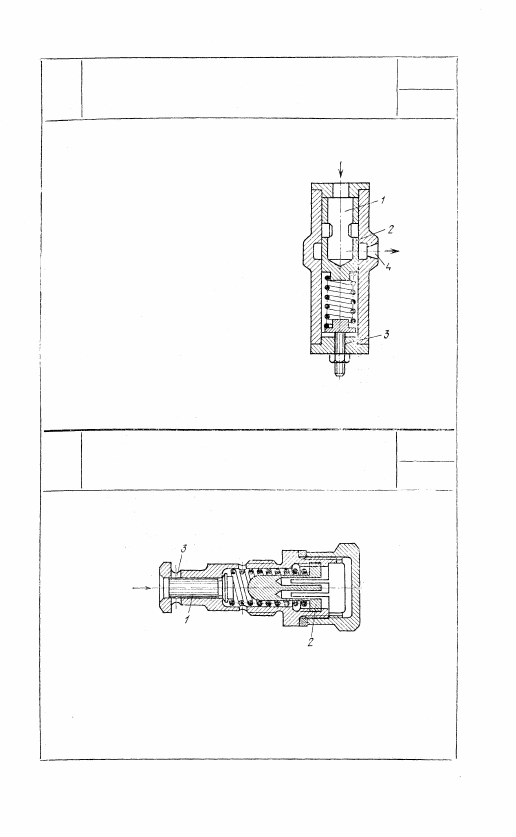

При повышении давления жидкость отжимает

плунжер 1, преодолевая усилие пружины, натя-

жение которой регулируется гайкой 2, и посту-

пает в отверстие 3.

245

3675

Р Е Д У К Ц И О Н Н Ы Й

П Л У Н Ж Е Р Н Ы Й КЛАПАН

эгп

Кл

При повышении давления жид-

кости в канале 1 плунжер 2

опускается, сжимает пружину,

натяжение которой регулиру-

ется винтом 3, и. жидкость из

канала1 через прорези плун-

жера поступает в отверстие 4.

3676

РЕДУКЦИОННЫЙ

П Л У Н Ж Е Р Н Ы Й КЛАПАН

ЭГП

Кл

3677

РЕДУКЦИОННЫЙ  К Л А П А Н

С ДЕМПФЕРОМ

ЭГП

Кл

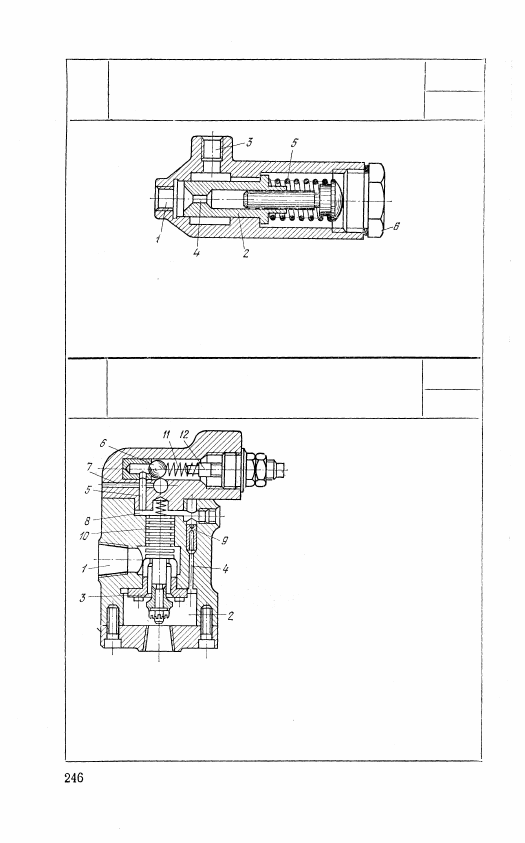

При повышении давления в канале 1 жидкость отжимает

плунжер 2, преодолевая усилие пружины 5, регулируемой

винтовым звеном 6, и через канал 3 поступает в резервуар.

Для устранения колебаний клапана в плунжере 2 имеется

дросселирующее отверстие 4, от размеров которого зависит

степень демпфирования.

3678

РЕДУКЦИОННЫЙ

ШАРИКОВЫЙ КЛАПАН

ЭГП

Кл

Жидкость под давлением

поступает из канала 1 в

полость 2. Вследствие гид-

равлических потерь в щели

3 давление в полости 2 бу-

дет ниже, чем в канале 1.

Благодаря наличию каналов

4 и 5 и полости 8 под ша-

риком 6 устанавливается

давление, равное давлению

в полости 2. При возраста-

нии давления шарик 6 бу-

дет отжиматься и жид-

кость из полости 2 по ка-

налам 4, 5 и 7 будет по-

ступать в резервуар, при

этом давление в полости 8

будет меньше, чем давле-

ние в полости 2, ввиду гидравлических потерь в жиклере 9.

Вследствие разности давлений поршень 10 переместится вверх

и уменьшит щель о. Гидравлические потери в щели 3 увели-

чатся, и давление в полости 2 снизится. Величина давления

в полости 2 регулируется натяжением пружины 11 посред-

ством винта 12.

3679

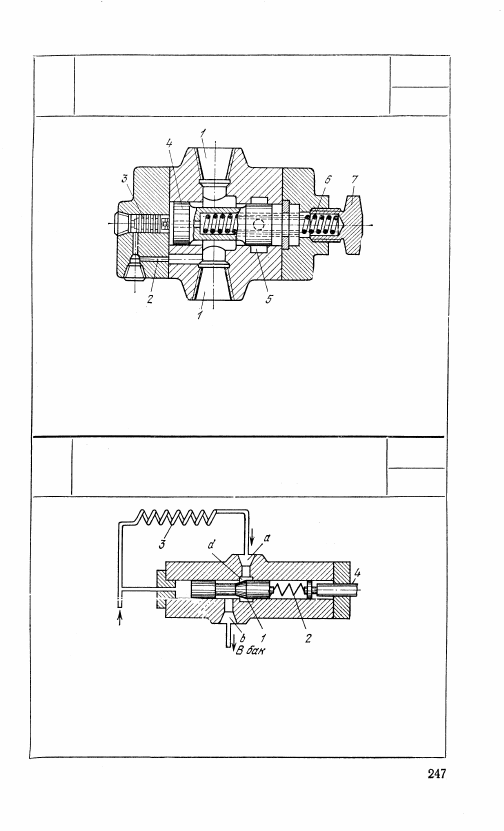

РЕДУКЦИОННЫЙ  К Л А П А Н

С РАЗГРУЗКОЙ

ЭГП

Кл

При повышении давления в каналах 1 жидкость, проходя по

каналу 2, смещает поршень 3 и плунжер 4, открывая тем

самым полость 5, из которой жидкость отводится в резервуар.

Узкий канал 2 является глушителем колебаний клапана. При

уменьшении давления плунжер перемещается под действием

пружины 6, регулируемой винтовым звеном 7, и перекрывает

канал 5.

3680

РЕДУКЦИОННЫЙ  К Л А П А Н

СО ЗМЕЕВИКОМ

ЭГП

Кл

При повышении давления в системе жидкость перемещает

поршень 1 клапана, сжимая пружину 2. При этом часть жид-

кости из системы через полости a, b и конусный дроссель d

поступает в бак. Змеевик 3 предупреждает возникновение

вибрации поршня 1 при резких изменениях давления жид-

кости в системе. Пружина 2 регулируется винтом 4.

3681

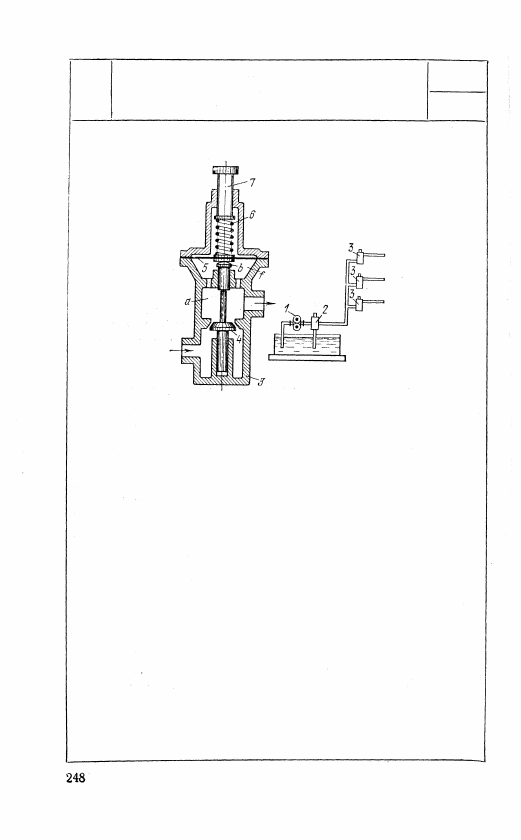

РЕДУКЦИОННЫЙ КЛАПАН

С УПРУГОЙ ДИАФРАГМОЙ

ЭГП

Кл

Жидкость, подаваемая насосом 1, посту-

пает через регулятор 2 в редукционные

клапаны 3. На поршень 4 редукционного

клапана 3 снизу действует давление посту-

пающей жидкости, а сверху — давление

жидкости, находящейся в полости а. Кро-

ме того, сверху на поршень 4 посредством

толкателя b действует упругая диафрагма

5, которая находится под постоянным дав-

лением пружины 6 и под переменным дав-

лением жидкости в полости f, соединенной

каналами с полостью а. При увеличении

давления жидкости в полости а суммарная

сила, действующая снизу на поршень 4,

становится больше, чем сила, действующая

на поршень 4 сверху, так как площадь

диафрагмы больше площади поршня. Диа-

фрагма 5 прогибается вверх, поршень 4

под давлением жидкости поднимается,

дросселируемое отверстие уменьшается и

давление жидкости в полости а падает.

Натяжение пружины 6 регулируется вин-

том 7.
