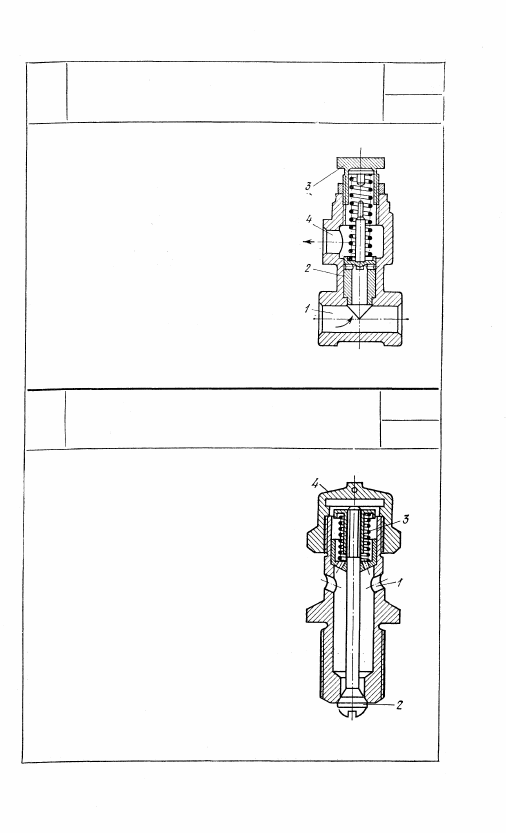

РЕДУКЦИОННЫЙ

И ПРЕДОХРАНИТЕЛЬНЫЙ

П Л У Н Ж Е Р Н Ы Й  К Л А П А Н

ЭГП

Кл

При повышении давления жидкости

в канале 1 плунжер 2 поднимается,

сжимает пружину, натяжение кото-

рой регулируется винтовым звеном 3,

и избыток жидкости через отверстия

в плунжере поступает в канал 4.

3683

ПУСКОВОЙ  К Л А П А Н

ЭГП

Кл

При повышений давления воздух, по-

ступающий через отверстие 1, сме-

щая клапан 2, проходит в систему.

Пружина 3, регулируемая винтовым

звеном 4, возвращает клапан 2 в ис-

ходное положение.

249

3684

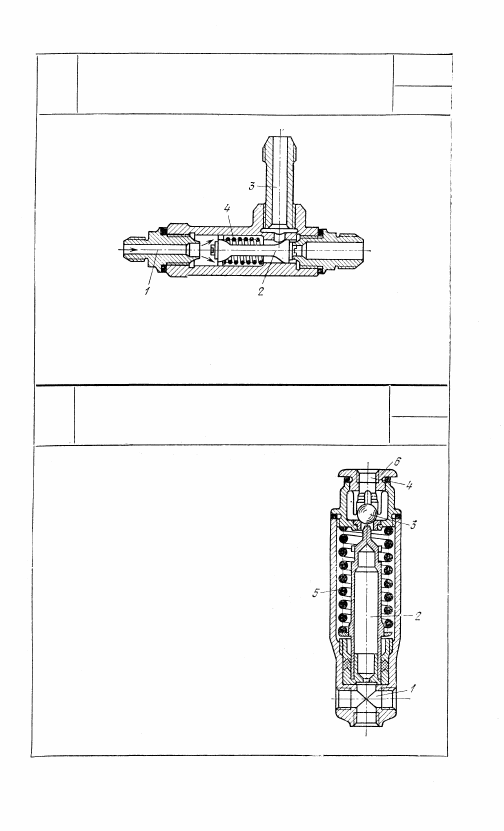

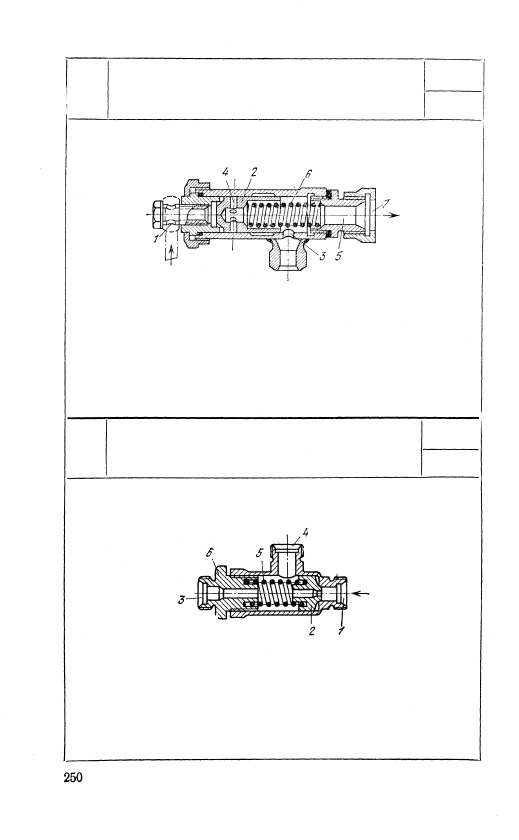

К Л А П А Н ВКЛЮЧЕНИЯ

А В А Р И Й Н О Й СИСТЕМЫ

ЭГП

Кл

При включении аварийной системы жидкость по штуцеру 1

поступает в клапан, отжимает плунжер 2, преодолевая уси-

лие пружины 6, регулируемой винтовым звеном 7, перекры-

вая тем самым отверстие 3 основной гидросистемы, и через

проточку в корпусе и отверстия 4 поступает в канал 5.

3685

К Л А П А Н ВКЛЮЧЕНИЯ

АВАРИЙНОЙ СИСТЕМЫ

ЭГП

Кл

При включении аварийной системы жидкость, протекая по

штуцеру 1, отжимает клапан 2, который преодолевает усилие

пружины 5, регулируемой винтовым звеном 6, перекрывает

проход в штуцер 3 основной системы и поступает в канал 4.

3686

ВОЗДУШНЫЙ  К Л А П А Н  В К Л Ю Ч Е Н И Я

А В А Р И Й Н О Й СИСТЕМЫ

ЭГП

Кл

При включении аварийной системы воздух под давлением

подается в штуцер 1, отжимает клапан 2, который преодоле-

вает усилие пружины 4, перекрывает основную пневмосистему

и поступает в канал 3.

3687

РАЗГРУЗОЧНЫЙ  К Л А П А Н

ЭГП

Кл

При повышении давления в канале 1

плунжер 2, преодолев усилие пру-

жины 5, регулируемой винтовым зве-

ном 6, переместится вверх, откроет

шариковый запорный клапан 3, и

жидкость получит свободный доступ

в канал 4.

251

3688

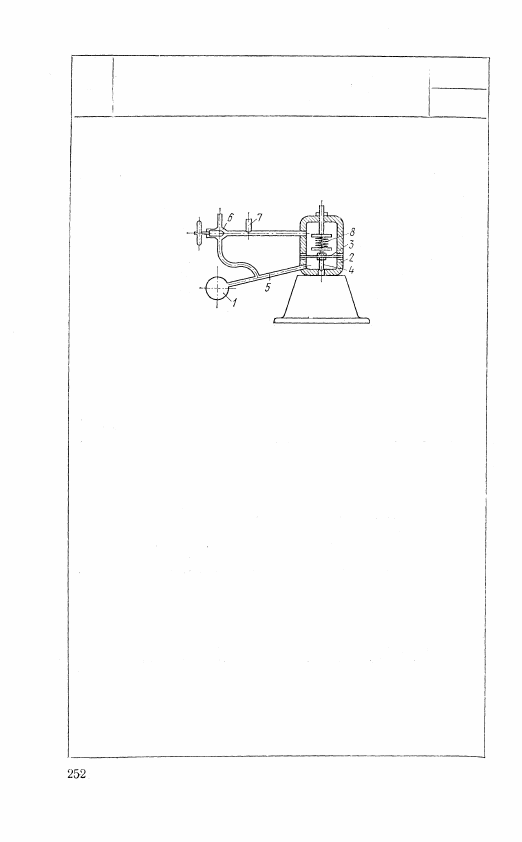

РАЗГРУЗОЧНЫЙ КЛАПАН

С УПРУГОЙ ДИАФРАГМОЙ

ЭГП

Кл

Клапан предназначен для поддержания постоянной

скорости стола станка независимо от режима ра-

боты. Насос 1 подает жидкость через дроссель 6

и трубопровод 7 в рабочий цилиндр, поршень кото-

рого связан со столом станка. Верхняя полость кор-

пуса разгрузочного клапана 2 соединена с трубо-

проводом 7, нижняя полость — с насосом 1 посред-

ством трубопровода 5. В корпусе 2 имеется диа-

фрагма 3, находящаяся под постоянным давлением

пружины 8. В нижней полости корпуса 2 имеется

отверстие, в которое входит игольчатый вентиль 4.

Если нагрузка на поршень рабочего цилиндра уве-

личивается при постоянном открытии дросселя 6,

то давление жидкости в системе, а следовательно, и

в верхней части корпуса 2 возрастает, диафрагма 3

и соединенный с ней игольчатый вентиль 4 опуска-

ются, выпускное отверстие прикрывается, количество

жидкости, подаваемое насосом в трубопровод 7, уве-

личивается, и скорость поршня автоматически вы-

равнивается. Скорость стола регулируется дроссе-

лем 6. Если дроссель 6 прикрывается, то давление

жидкости в нижней полости корпуса 2 увеличивает-

ся, диафрагма 3 поднимается; при этом открывает-

ся выпускное отверстие. При открытии дросселя 6

выпускное отверстие закрывается.
