1.  К Л А П А Н Ы (3661—3704)

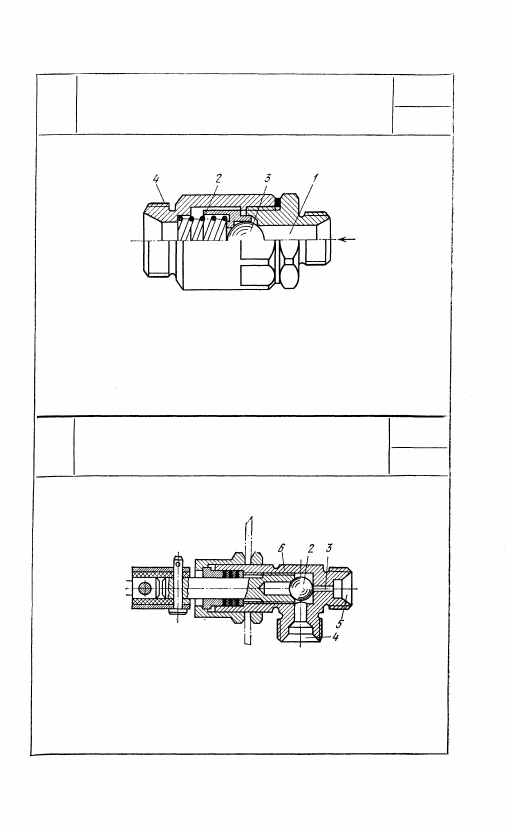

При завинчивании звена 1 шарик 2 прижимается к от-

верстию 3 и закрывает доступ жидкости из канала 4 в

канал 5. Клапан регулируется винтовым звеном 6.

237

3662

ЗАПОРНЫЙ ШАРИКОВЫЙ КЛАПАН

ЭГП

Кл

Жидкость под давлением протекает в канале 1 по нап-

равлению стрелки, преодолевая сопротивление пружины 2

и отжимая шарик 3. Клапан предотвращает обратное те-

чение жидкости. Натяжение пружины регулируется вин-

товым звеном 4.

3661

ЗАПОРНЫЙ ШАРИКОВЫЙ  К Л А П А Н

ЭГП

Кл

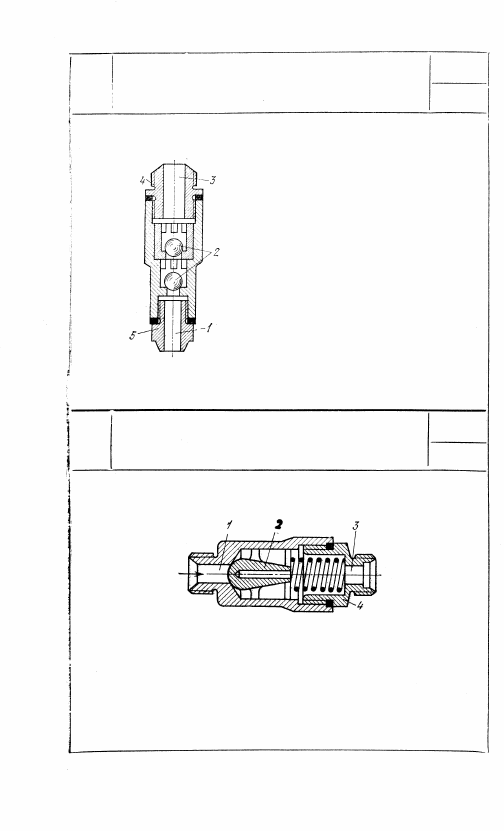

3663

З А П О Р Н Ы Й

Д В У Х Ш А Р И К О В Ы Й  К Л А П А Н

ЭГП

Кл

Давление жидкости, подавае-

мой через  к а н а л 1, преодоле-

вает вес шариков 2, и жид-

кость перетекает в канал 3.

Второй шарик обеспечивает

более надежное уплотнение от

обратного перетекания жид-

кости. Клапан регулируется

винтовыми звеньями 4 и 5.

3664

З А П О Р Н Ы Й

ГРУШЕВИДНЫЙ КЛАПАН

ЭГП

Кл

Жидкость, поступающая под давлением в канал 1, отжи-

мая клапан 2, перетекает в канал 3, Обратное перетека-

ние жидкости невозможно, так как при этом клапан плот-

но ргрижимается к своему седлу. Натяжение пружины ре-

гулируется винтовым звеном 4.

238

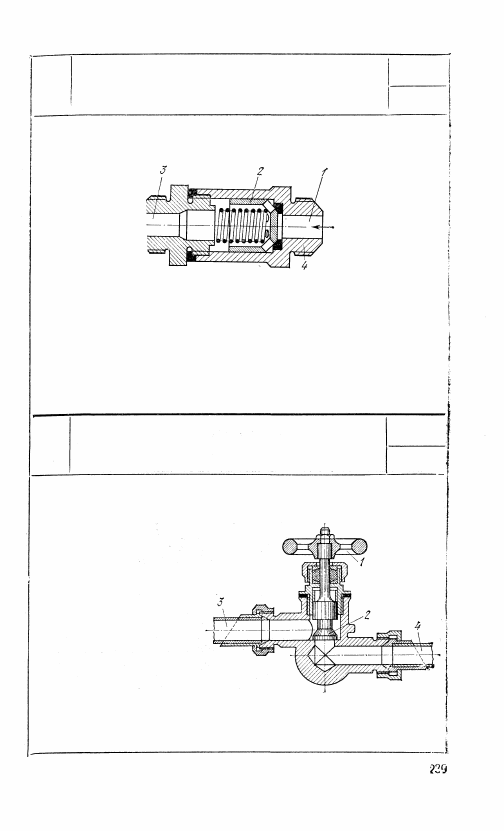

3665

ЗАПОРНЫЙ

КОНУСНО-ТАРЕЛЬЧАТЫЙ  К Л А П А Н

ЭГП

Кл

Жидкость, поступающая под давлением в канал 1, отжи-

мая клапан 2, перетекает в канал 3. Обратное перетекание

жидкости невозможно, так как при этом клапан плотно

прижимается пружиной к своему седлу. Натяжение пру-

жины регулируется винтовым звеном 4.

3666

ЗАПОРНЫЙ ВИНТОВОЙ  К Л А П А Н

ЭГП

Кл

При вращении рукоятки

1 клапан 2 опускается

вниз и перекрывает до-

ступ жидкости из кана-

ла 3 в канал 4.

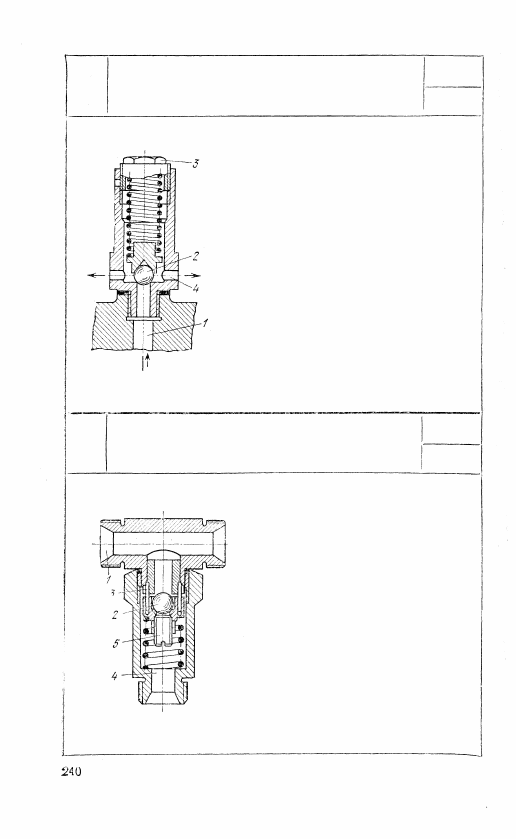

3667

ПРЕДОХРАНИТЕЛЬНЫЙ

ШАРИКОВЫЙ КЛАПАН

ЭГП

Кл

При повышении давления жидкости

в канале 1 шарик 2 поднимается,

сжимает пружину, натяжение кото-

рой регулируется болтом 3, и жид-

кость из канала 1 поступает в от-

верстия 4.

3663

П Р Е Д О Х Р А Н И Т Е Л Ь Н Ы Й

ШАРИКОВЫЙ  К Л А П А Н

ЭГП

Кл

При повышении давления жидкости

в  к а н а л е 1 шарик 2 отжимается в

н а п р а в л я ю щ и х 3 и жидкость полу-

чает доступ в канал 4. Клапан регу-

лируется при помощи винта 5.
