М Е Х А Н И З М  А В Т О М А Т А

ДЛЯ  К О Н Т Р О Л Я И СОРТИРОВКИ

И З Д Е Л И Й

СЭ

СП

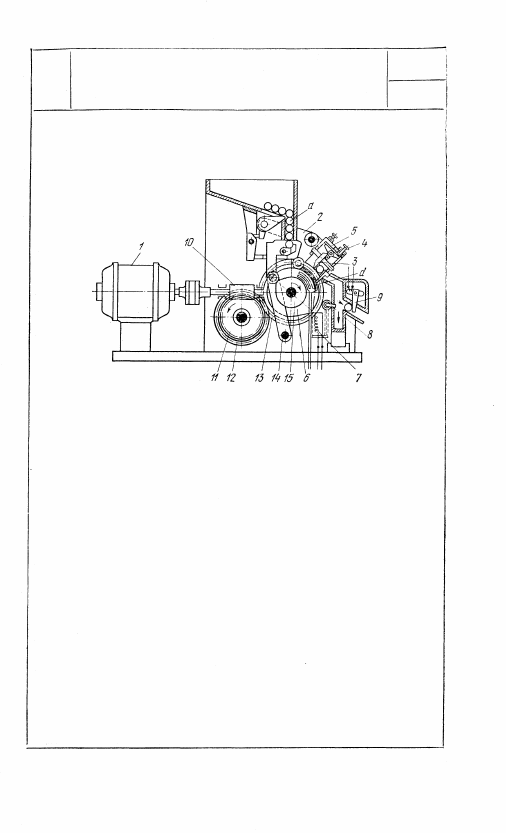

Механизм служит для контроля диаметра и

овальности цилиндрических изделий, требующего

поворота изделия в процессе измерения. Изде-

лие а подается на вращающийся барабан 6, в ко-

тором имеется магнит d в виде сектора. Барабан

6 получает вращение от электромотора 1 посред-

ством червячной передачи 10, 11 и пары зубча-

тых колес 12, 13. Скатываясь по барабану 6,

изделие а задерживается измерительными губка-

ми 3, укрепленными на рычаге 2. Под действием

магнитного сектора d вращающегося барабана 6

изделие а поворачивается между губками, пере-

мещающими рычаг 5, который контактирует с

винтами 4. По окончании контроля изделия а

рычаг 2 поднимается, и в зависимости от резуль-

татов контроля электромагнит 7, действуя на за-

слонки 8 и 9, направляет изделие в тот или иной

канал. Подача изделия а из бункера регулирует-

ся при помощи рычага 14, приводимого в кача-

тельное движение кулачком 15, вращающимся

вместе с барабаном 6.

221

3656

СОРТИРУЮЩИЙ МЕХАНИЗМ

ЭЛЕКТРОКОНТАКТНОГО

КОНТРОЛЬНОГО ИЗМЕРИТЕЛЯ ИГОЛОК

сэ

СП

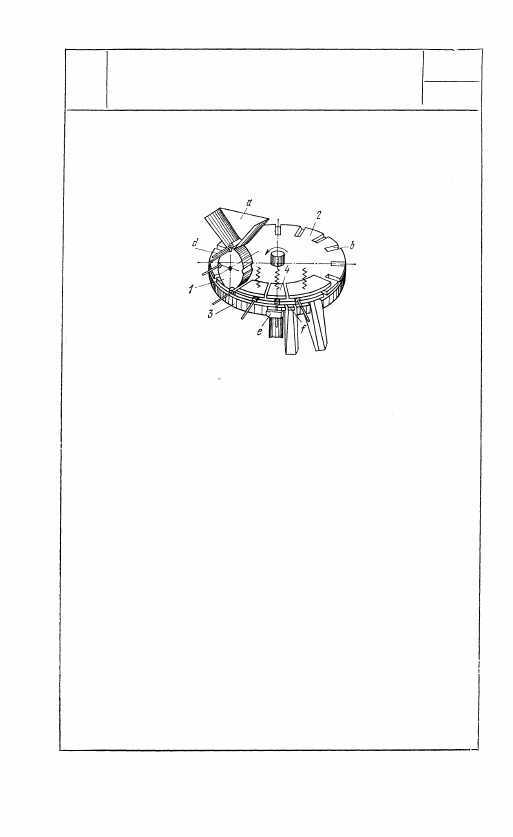

Механизм предназначен для отбра-

ковки искривленных швейных иголок.

Из бункера а иголки d попадают в

пазы барабана 1, а из них — в ра-

диальные пазы b горизонтально вра-

щающегося диска 2 и увлекаются

им, скользя по неподвижному сталь-

ному диску 3. Сверху иголки при-

жимаются резиновым сектором 4.

Вследствие большого коэффициента

трения между иглой d и резиновым

сектором 4 и относительно малого

коэффициента трения между сталь-

ным диском 3 и иглой d последняя,

проходя под изолированной губкой е,

повертывается. Если игла искривле-

на, она касается губки е, замыкая

цепь электрического тока, включая

тем самым механизм, открывающий

заслонку люка f на пути следования

иглы, и последняя сбрасывается.

222

8.  М Е Х А Н И З М Ы  П Е Р Е К Л Ю Ч Е Н И Я ,  В К Л Ю Ч Е Н И Я

И  В Ы К Л Ю Ч Е Н И Я (3657)

3657

МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО кнопочного

ВЫКЛЮЧАТЕЛЯ КУРОВСКОГО

СЭ

ПВ

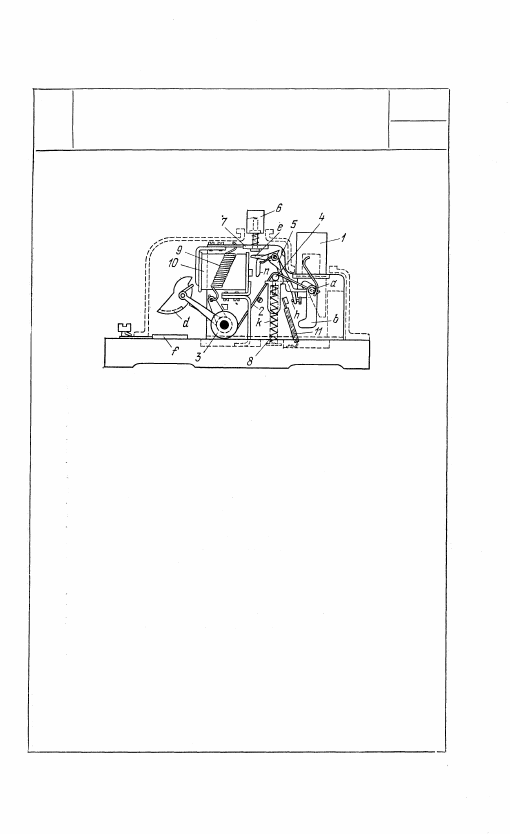

При нажатии на кнопку 1 палец а, укрепленный на

кнопке 1, скользит в прорези b стойки и при помощи

металлической ленты 2 поворачивает, вал 3 с укреплен-

ным на нем подвижным контактом d, входящим при

этом в соприкосновение с неподвижным контактом f.

Металлическая лента 2 огибает нажимной палец 4,

который задерживается рычагом 5. При нажатии на

выключающую кнопку 6 рычаг 7 давит на выступ е

рычага 5, задерживающего нажимной палец 4, кото-

рый, освобождаясь, движется под действием пружины 8

вниз по прорези k в стойке; вал 3 поворачивается при

этом под действием пружины 9, размыкая контакты f

и d. Расцепление рычага 5 с нажимным пальцем 4 мо-

жет произойти и при помощи выключения тока в ка-

тушке электромагнита 10, притягивающего к себе вы-

ступ п рычага 5. Автоматическое аварийное выключе-

ние может произойти при помощи биметаллического ре-

ле 11. Нагрев биметаллической пластинки 11 происхо-

дит при помощи обмотки, окружающей пластинку, и

зависит от тока, проходящего через контакт выключа-

теля. При силе тока, превышающей заданное значение,

биметаллическая пластинка 11 изгибается и давит на

выступ h рычага 5, расцепляя его с нажимным паль-

цем 4.
