3613

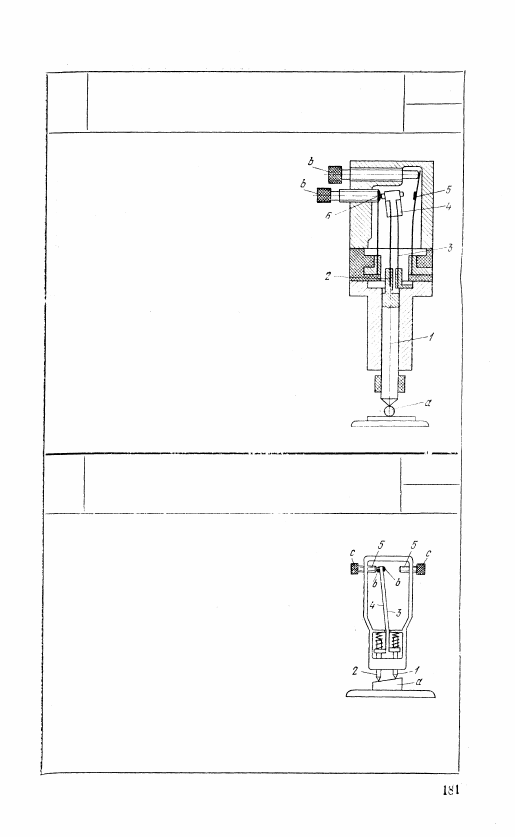

МЕХАНИЗМ С  У П Р У Г И М ЗВЕНОМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

УЭ

И

На измерительном штоке 1, опираю-

щемся на контролируемое изделие а,

укреплена плоская пружина 2, дру-

гая плоская пружина 3 укреплена па

корпусе измерителя. Верхние концы

пружин 3 и 2 укреплены на колод-

ке 4. При контроле изделий завы-

шенного или заниженного размера

шток 1, поднимаясь или опускаясь,

изгибает пружины 2 и 3 в ту или

другую сторону, приближая колод-

ку 4 к одному из контактов 5 или 6.

Установка контактов 5 и 6 на нуж-

ный размер производится регулиро-

вочными  в и н т а м и  b .

3614

МЕХАНИЗМ С  У П Р У Г И М ЗВЕНОМ

ДЛЯ КОНТРОЛЯ ПАРАЛЛЕЛЬНОСТИ

ПЛОСКОСТЕЙ ИЗДЕЛИЙ

УЭ

И

На поверхность контролируемого изделия

а опускаются два штифта 1 и 2, к кото-

рым жестко прикреплены две плоские пру-

жины 3 и 4. Другие концы плоских пру-

ж и н скреплены вместе, и на них укреплены

контакты b. Если контролируемые плоско-

сти изделия параллельны, то оба измери-

тельных штифта 1 и 2 поднимаются на

одинаковую высоту и плоские пружины 3

и 4, не изгибаясь, остаются в среднем по-

ложении. При непараллельности плоскос-

тей изделия измерительные штифты 1 и 2

поднимаются на различную высоту, плоские  п р у ж и н ы изгиба-

ются и замыкают один из контактов 5. Установка контактов

5 на нужный размер производится установочными винтами с.

3615

МЕХАНИЗМ ЭЛЕКТРОКОНТАКТНОГО

РОТАЦИОННОГО ДИНАМОГРАФА

УЭ

И

Передача вращения от входного вала к выход-

ному осуществляется посредством пружинной

муфты 1 с пружинами 3, 4, 5, 6, угол относитель-

ного закручивания которой пропорционален из-

меряемому крутящему моменту. На вращающей-

ся вокруг неподвижной оси А втулке 2 укреплен

зубчатый сектор 7, находящийся в зацеплении с

зубчатым колесом 8, вращающимся вокруг оси В.

На конце поводка 9, жестко укрепленного на

зубчатом колесе 8, находится ползунок, скользя-

щий по изолированным друг от друга пластинам

10. Каждая из пластин 10 соединена посредством

дискового токосъемника 11 с регистрирующим

прибором, состоящим из соленоидных катушек

12, якори которых, связанные со штифтами 13,

под воздействием импульсов тока ударяют свои-

ми острыми концами по диаграммной бумаге 14

через копировальную ленту, фиксируя величину

крутящего момента. Штифты 13 возвращаются в

первоначальное положение пружинами 15. Рас-

стояние между точками по длине диаграммы оп-

ределяется интервалами времени между импуль-

сами тока, создаваемыми прерывателем 16.

182

3616

МЕХАНИЗМ

РОТАЦИОННОГО ДИНАМОГРАФА

С ЭЛЕКТРООТМЕТЧИКОМ

УЭ

И

Передача вращающего момента от корпу-

са 1, связанного с входным валом, к втул-

ке 2, связанной с выходным валом, осу-

ществляется посредством пружин 3, 4, 5 и

6, предварительная затяжка которых про-

изводится винтами 7. Пружины установле-

ны между корпусом 1 и втулкой 2 в одной

плоскости. Пишущая игла 8, связанная с

втулкой 2, перемещается по отношению к

корпусу пишущего аппарата 9, связанного

с корпусом 1, в котором диаграммная лен-

та а движется перпендикулярно к плоскос-

ти рисунка. Кроме вращающих моментов

на диаграммную ленту наносятся отметки

времени посредством электроотметчика,

состоящего из электромагнита 10, якоря

11 и пишущей иглы 12. В электрическую

цепь электромагнита 10 включен контакт-

ный прибор времени 13, посылающий им-

пульсы на электромагнит 10.

3617

МЕХАНИЗМ КОНТРОЛЯ

УРОВНЯ жидкости

УЭ

и

Нижний конец трубы 1 погружен в

жидкость, уровень которой измеря-

ется. При изменении высоты уровня

жидкости изменяется давление воз-

духа в трубе 1, в результате чего

происходит деформация гармонико-

вой мембраны 2. Стержень 3, связан-

ный с мембраной 2, поворачивает

вокруг неподвижной оси A ртутный

выключатель с контактом 4, при за-

мыкании которого подается сигнал

на регистрирующее устройство. Ре-

гулировка значений уровней, при ко-

торых происходит включение и вы-

ключение контакта, производится

винтами 5 и 6.
