XXXI

ЭЛЕКТРИЧЕСКИЕ

МЕХАНИЗМЫ

С УПРУГИМИ ЗВЕНЬЯМИ

УЭ

1. Механизмы реле Рл (3611). 2. Механизмы из-

мерительных и испытательных устройств И

(3612—3617). 3. Механизмы регуляторов Рг

(3618—3619). 4. Механизмы приводов Пр (3620—

3621). 5. Механизмы переключения, включения и

выключения ПВ (3622). 6. Механизмы прочих

целевых устройств ЦУ (3623).

I. МЕХАНИЗМЫ РЕЛЕ (3611)

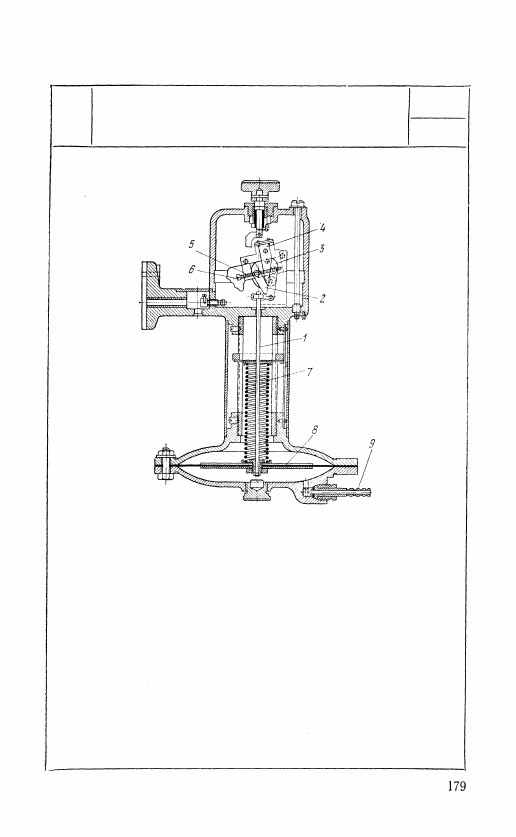

3611

МЕХАНИЗМ СИГНАЛИЗАТОРА

ПАДЕНИЯ ДАВЛЕНИЯ

УЭ

Рл

Сигнализатор падения давления имеет коробку с мем-

браной 8. Подводимое в нижнюю полость коробки че-

рез насадку 9 контролируемое давление уравновеши-

вается пружиной 7, сила сжатия которой определяет

низший установленный предел давления. Чувствитель-

ный элемент тягой 1 соединяется с включающим 3 и

выключающим 2 рычагами, поворачивающими держа-

тель 4 ртутного выключателя. При понижении давле-

ния рычаг 3 поворачивает ртутный выключатель по ча-

совой стрелке, включая соответствующую командную

цепь. При повышении давления до нормального рычаг

2 вращает ртутный выключатель в обратном направле-

нии, выключая цепь. При дальнейшем повышении дав-

ления после выключения командной цепи выключаю-

щий рычаг 2 имеет возможность перемещаться относи-

тельно регулировочного винта 6, сжимая при этом

пружину 5.

2. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

(3612—3617)

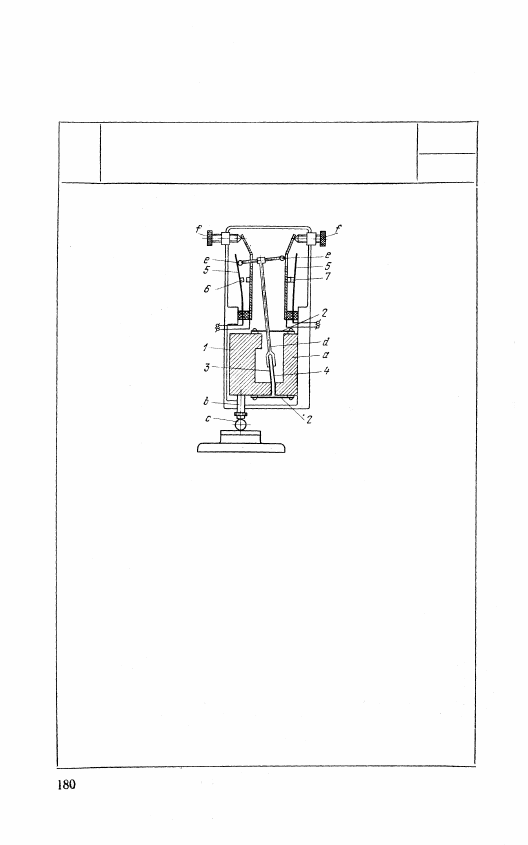

3612

МЕХАНИЗМ С УПРУГИМ ЗВЕНОМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

УЭ

И

К колодке а, укрепленной на корпусе

измерителя, подвешена на двух плос-

ких пружинах 2 колодка 1, к которой

присоединен измерительный шток b,

опирающийся на контролируемое изде-

лие с. Две плоские пружины 3 и 4,

каждая нижним концом закрепленная в

одной из колодок 1 и а, вверху жестко

соединены между собой, и к ним при-

креплен рычаг d. Колодка 1, поднима-

ясь или опускаясь, изгибает пружины

3 и 4, отклоняя рычаг в ту или другую

сторону в зависимости от размера из-

делия. Один из шариков е из изоляци-

онного материала, упираясь в одну из

пружин 5, разрывает контакты 6 или 7

с регулировочными винтами f, сигнали-

зируя таким образом о допущенном

браке.
