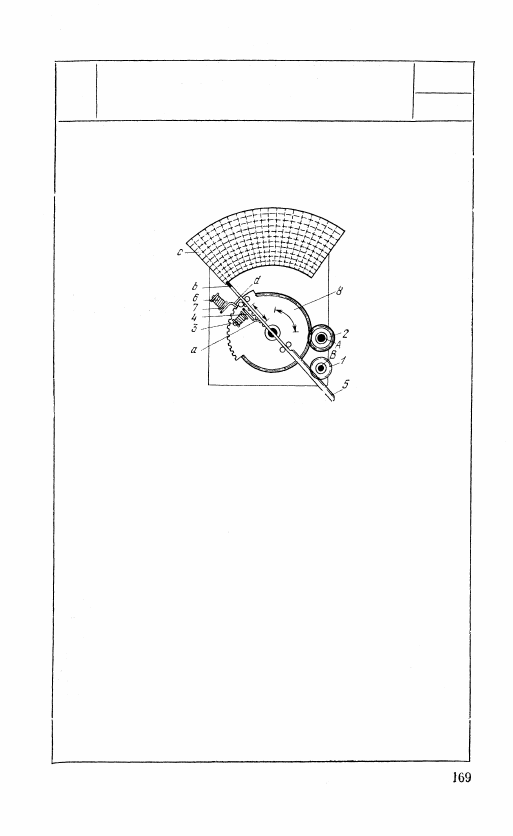

ХРАПОВОЙ МЕХАНИЗМ ИСКАТЕЛЯ АТС

ЗЭ

ЦУ

Зубчатые колеса 1 и 2, вращающиеся вокруг непо-

д в и ж н ы х осей В и A, приводятся во вращение от неза-

висимых приводов. При приведении во вращение зуб-

чатого колеса 1 включается электромагнит 3, притя-

гивающий якорь 4, который собачкой а, укрепленной

на его конце, удерживает зубчатую рейку 5. Рейка 5

начинает двигаться поступательно в ту или иную сто-

рону в зависимости от направления вращения зубча-

того колеса 1. Щетка b, укрепленная на рейке 5, уста-

навливается при этом против одного из рядов контак-

тов с. При вращении зубчатого колеса 2 с одновремен-

ным включением электромагнита 6, притягивающего

якорь 7 и освобождающего зубчатое колесо 8 от сцеп-

ления со стопорящей собачкой d, укрепленной на кон-

це якоря 7, зубчатое колесо 8 начинает поворачивать-

ся в ту или иную сторону в зависимости от направле-

ния вращения зубчатого колеса 2. Зубчатая рейка 5 вра-

щается вместе с колесом 8. Щетка b устанавливается

при этом на тот или иной столбец контактов с.

3602

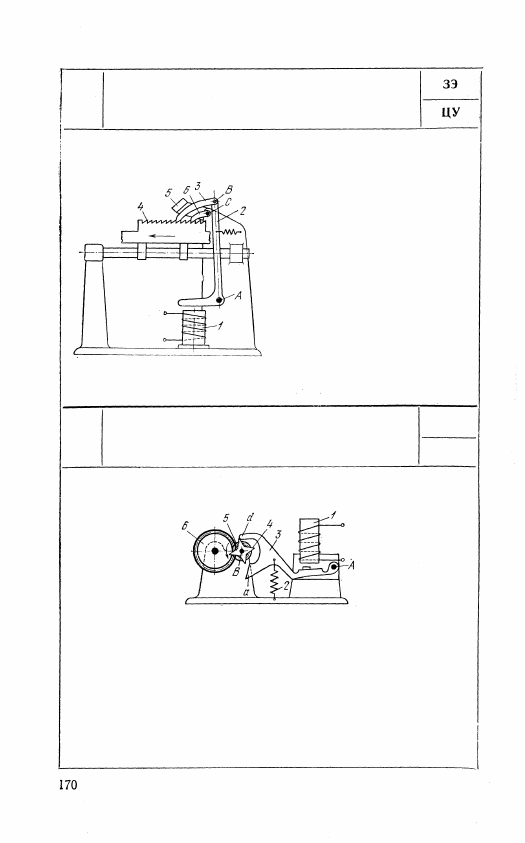

ХРАПОВОЙ МЕХАНИЗМ ИСКАТЕЛЯ АТС

С ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ

При притяжении электромаг-

нитом 1 углового рычага 2,

вращающегося вокруг непо-

движной оси А, входящая с

рычагом 2 во вращательную

пару В собачка 3 передвигает

храповую рейку 4 в направле-

нии, указанном стрелкой. Упор

5 служит для исключения про-

скакивания рейки 4 более чем

на один зуб. Собачка 6, вра-

щающаяся вокруг неподвиж-

ной оси С, стопорит обратный

ход рейки 4.

3603

ХРАПОВОЙ МЕХАНИЗМ СЧЕТЧИКА

ЧИСЛА ТЕЛЕФОННЫХ РАЗГОВОРОВ

ЗЭ

ЦУ

При притяжении электромагнитом 1 вращающегося вокруг

неподвижной оси А рычага 3 выступ а поворачивает храпо-

вое колесо 4, вращающееся вокруг неподвижной оси В, и

соединенный с ним счетный зубчатый механизм, состоящий

из зубчатых колес 5 и 6, в направлении, указанном стрелкой.

При обратном ходе рычага 3, осуществляемом пружиной 2,

храповое колесо 4 поворачивается выступом d в том же на-

правлении.

3604

зэ

ЦУ

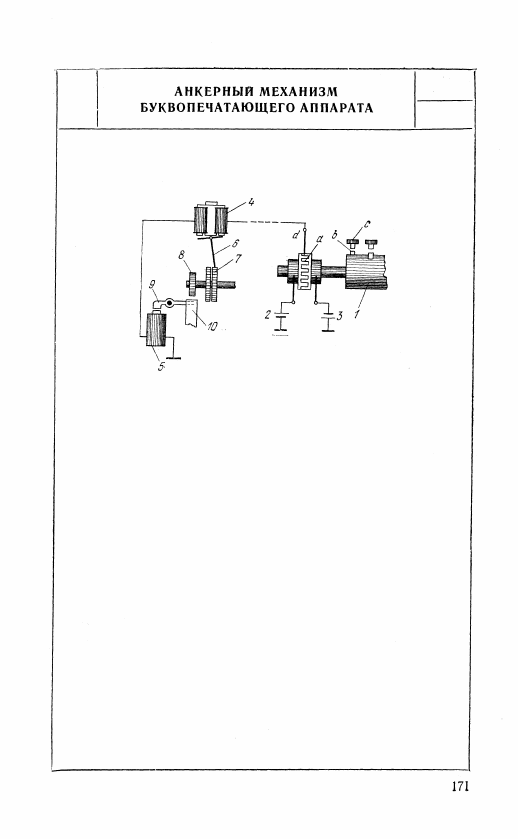

На барабане 1, приводимом во вращение с помощью

фрикционной передачи, не показанной на рисунке, ук-

реплены в определенном порядке штифты b, число ко-

торых соответствует числу клавиш с. Вращение бара-

бана 1 передается коммутатору а, половины которого

изолированы друг от друга и присоединены к разно-

именным полюсам батарей 2 и 3. С коммутатора а сиг-

нал снимается щеткой d и направляется в линию. На

приемном конце линия соединена с поляризованным

селекторным электромагнитом 4 и печатающим элек-

тромагнитом 5. При нажатии одной из клавиш с ба-

рабан 1 продолжает равномерно вращаться до тех пор,

пока соответствующий нажатой клавише штифт, а вме-

сте с ним и барабан 1 не будут остановлены. При

равномерном вращении барабана 1 через электромагнит

4 проходят короткие импульсы тока переменного нап-

равления, которые вызывают колебания якоря 6, при-

водящего в движение анкерное колесо 7. При этом

анкерное колесо поворачивается и устанавливает пе-

чатающее колесо 8 в определенное положение. Про-

хождение удлиненного импульса тока при остановке

барабана возбуждает печатающий электромагнит 5, ко-

торый притягивает якорь 9 и прижимает бумажную

ленту 10 к печатающему колесу 8.

3605

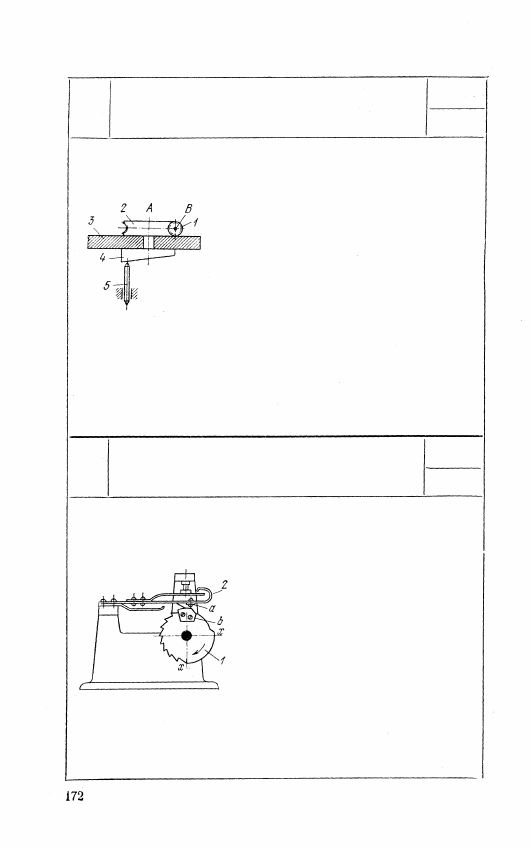

ЧЕРВЯЧНЫЙ МЕХАНИЗМ-

ДЛЯ НАСТРОЙКИ

ИНДУКТИВНЫХ ДАТЧИКОВ

зэ

ЦУ

Вращающееся вокруг неподвижной оси

A червячное колесо 2, укрепленное на

якоре 3 индуктивного датчика, приво-

дится в движение червяком 1, враща-

ющимся вокруг неподвижной оси В. В

нижний скошенный торец шайбы 4,

жестко соединенной с червячным коле-

сом 2, упирается измерительный шток 5.

При вращении червячного колеса 2 изменяется точка каса-

н и я измерительного штока 5 и скошенной шайбы 4, и тем

самым регулируется взаимное расположение измерительного

штока 5 и якоря 3.

3606

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОЖАРНОГО СИГНАЛЬНОГО

УСТРОЙСТВА

ЗЭ

ЦУ

В состоянии покоя носик а контакт-

ной пружины 2 прилегает к изоля-

тору b. При повороте кулачка 1,

снабженного зубьями, в направлении,

указанном стрелкой, включается ток

в сигнальном устройстве, при этом

число зубьев определяет число за-

м ы к а н и й тока, соответствующих но-

меру сигнального аппарата. Уча-

сток х — х кулачка 1, очерченный по

окружности, служит для включения

сигнала тревоги.
