Механизмы в современной технике (Артоболевский) - часть 640

3595

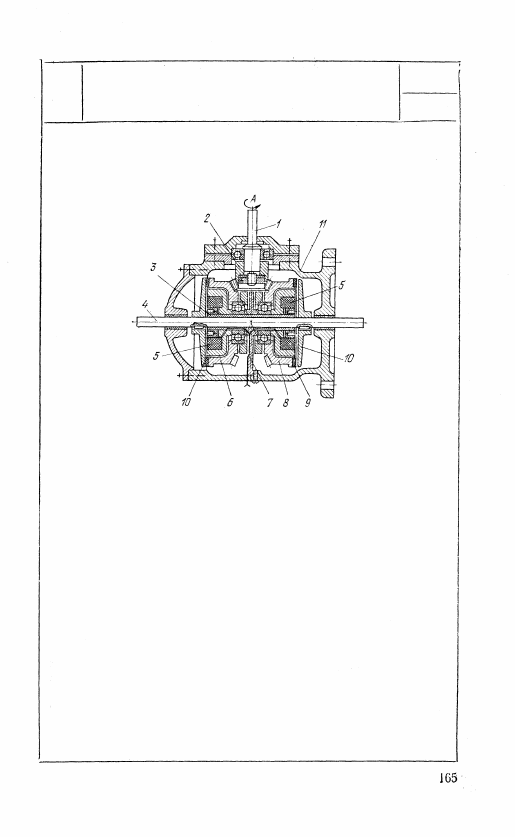

З У Б Ч А Т О - Ф Р И К Ц И О Н Н Ы Й  М Е Х А Н И З М

РЕВЕРСИВНОЙ  Э Л Е К Т Р О М А Г Н И Т Н О Й

МУФТЫ

33

№С

Вал 1 вращается вокруг неподвижной

оси Л. Жестко связанное с валом /

коническое зубчатое колесо 2 входит в

зацепление с полыми коническими зуб-

чатыми колесами 6 и 8, в которых рас-

положены неподвижные электромагни-

ты. Корпусы электромагнитов укрепле-

ны на общей втулке 3, удерживаемой

от вращения перегородкой 7, смонтиро-

ванной на корпусе //. На валу 4 ук-

реплены на шпонках якори 10. При про-

пускании электрического тока через об-

мотку одного из электромагнитов 5 к

нему притягивается соответствующий

якорь 10, осуществляя тем самым ре-

версивное движение вала 4. Якори 10

имеют ограниченное перемещение вдоль

оси вала 4 с тем, чтобы было обеспече-

но прижатие якорей 10 к поверхностям

9 на торцах колес 6 и 8.

8. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (3596—3597)

3596

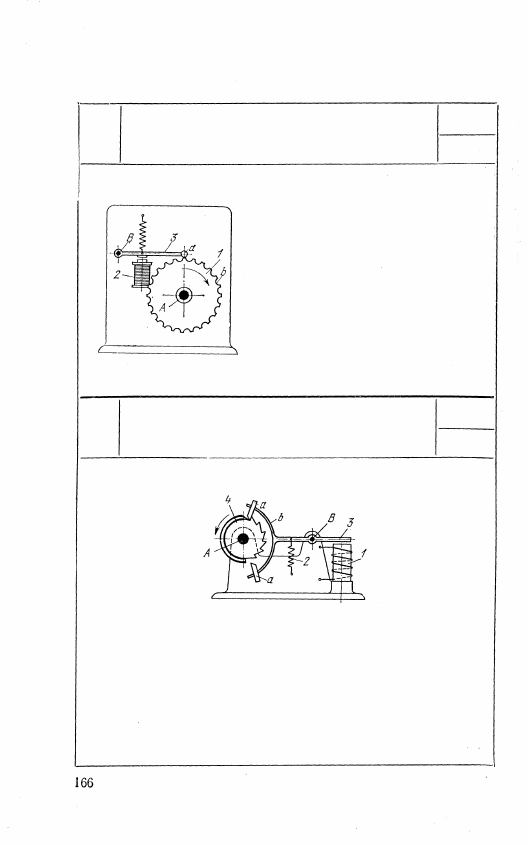

ХРАПОВОЙ СТОПОРНЫЙ МЕХАНИЗМ

С ЭЛЕКТРОМАГНИТОМ

ЗЭ

03

Колесо 1, находящееся под воздей-

ствием крутящего момента, враща-

ется вокруг неподвижной оси A.

Якорь 3, вращающийся вокруг не-

подвижной оси В, имеет палец а,

входящий периодически в круговые

вырезы b в колесе 1. При прохож-

дении электрического тока через ка-

тушку электромагнита 2 якорь 3,

притягиваясь к сердечнику электро-

магнита, застопоривает вращающее-

ся колесо 1.

3597

АНКЕРНЫЙ СТОПОРНЫЙ МЕХАНИЗМ

С ЭЛЕКТРОМАГНИТОМ

ЗЭ

03

Храповое колесо 4 вращается вокруг неподвижной оси A.

Рычаг 3 вращается вокруг неподвижной оси В и имеет вил-

ку b с двумя собачками а. При прохождении тока через ка-

тушку электромагнита 1 правый конец рычага 3 притягива-

ется к сердечнику электромагнита. При выключении тока

рычаг 3 повертывается в другую сторону под действием пру-

жины 2. При качании рычага 3 храповое колесо 4, находя-

щееся под воздействием постоянного крутящего момента,

периодически останавливается.

9. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (3598)

3598

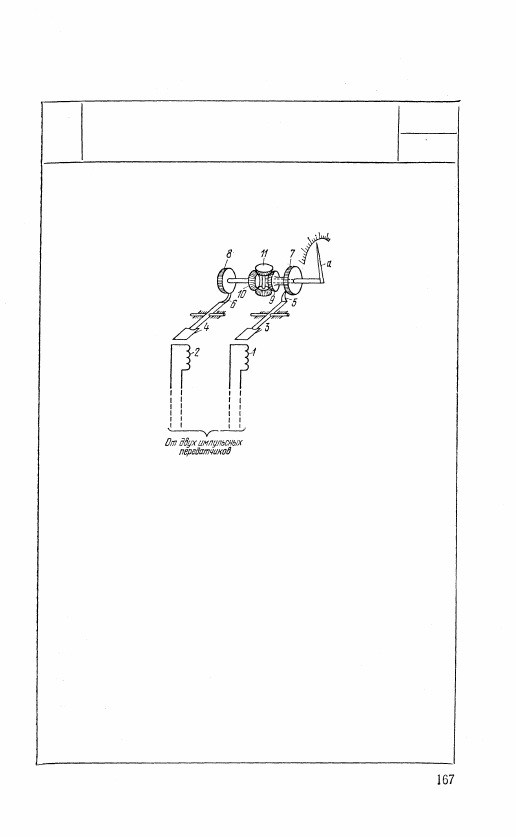

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ДЛЯ СУММИРОВАНИЯ

Э Л Е К Т Р И Ч Е С К И Х  В Е Л И Ч И Н

ЗЭ

МО

Импульсы от двух передатчиков по-

ступают в обмотки двух магнито-

электрических приборов 1 и 2, по-

движные рамки 3 и 4 которых свя-

заны с собачками 5 и 6, приводя-

щими во вращение храповые колеса

7 и 8, жестко связанные с коничес-

кими зубчатыми колесами 9 и 10

зубчатого дифференциала, ось сател-

литов 11 которого, жестко соединен-

ная с валом и укрепленной на нем

указательной стрелкой а, поворачи-

вается на угол, равный алгебраиче-

ской сумме угловых перемещений

колес 7 и 8 под действием двух пе-

редатчиков.

10. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3599—3610)

3599

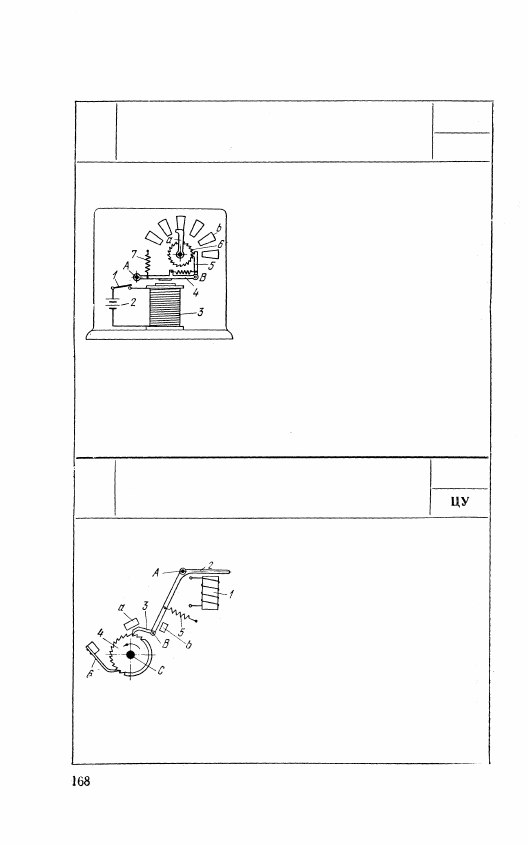

ХРАПОВОЙ МЕХАНИЗМ ИСКАТЕЛЯ АТС

ЗЭ

ЦУ

При замыкании выключателем 1

электрического тока от источника 2

сердечник электромагнита 3 притяги-

вает вращающийся вокруг неподвиж-

ной оси А якорь 4. При этом собач-

ка 5, входящая во вращательную

пару В с якорем 4, захватывает оче-

редной зуб храпового колеса 6, вра-

щающегося вокруг неподвижной оси.

При размыкании цепи якорь 4 оття-

гивается пружинкой 7 в исходное положение и собачка 5 по-

ворачивает храповое колесо 6 с укрепленной на нем щеткой а.

Щетка а передвигается при этом с одного контакта b на дру-

гой. При повторном замыкании и размыкании цепи вновь

произойдет передвижение щетки а на следующий контакт b.

3600

ХРАПОВОЙ МЕХАНИЗМ ИСКАТЕЛЯ АТС

зэ

При притяжении электромагнитом 1

угловой рычаг 2, вращающийся во-

круг неподвижной оси A, посредст-

вом собачки 3, входящей во враща-

тельную пару В с рычагом 2, пово-

рачивает храповое колесо вокруг не-

подвижной оси С на один зуб.

Упор а служит для устранения воз-

можного проскаки-вания храпового

колеса 4. Пружина 5 возвращает

угловой рычаг 2 в исходное положение, фиксируемое упо-

ром b. Собачка 6 стопорит обратный ход колеса 4.
