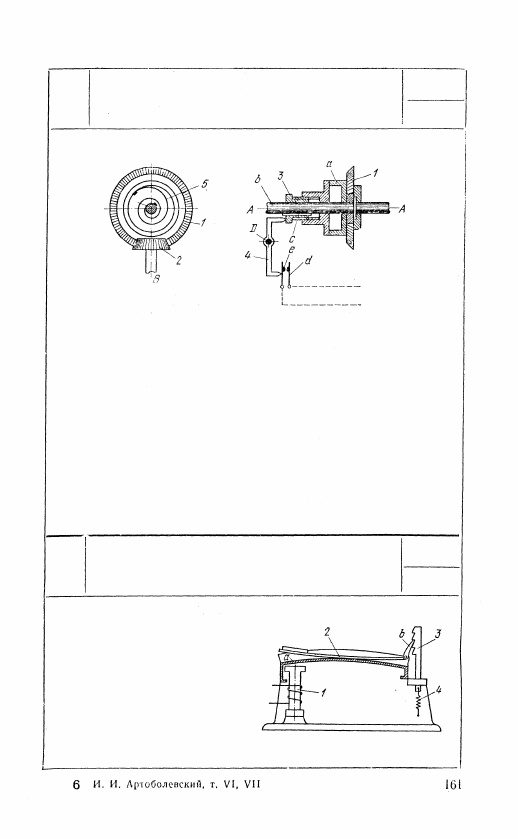

ЗУБЧАТЫЙ МЕХАНИЗМ

ЧАСОВОГО ЭЛЕКТРОЗАВОДА

С ВИНТОВОЙ ВТУЛКОЙ

зэ

Пр

Конические зубчатые колеса 1 и 2 вращаются вокруг непо-

движных осей А и В. На валу b свободно насажено зубча-

тое коническое колесо 1 и жестко скрепленный с ним бара-

бан а, к внутренней стенке которого прикреплена плоская

спиральная пружина 5. Второй конец пружины 5 крепится

к валу b. Передняя стенка барабана а имеет резьбовую ко-

робку, в которую входит втулка 3 с винтовой нарезкой.

Втулка 3 может скользить вдоль вала b и вращаться вместе

с валом b благодаря шпонке с. Вращая колесо 2, заводят

пружину 5. По мере того как пружина 5 разворачивается,

втулка 3 скользит влево, пока не встретит на своем пути

рычаг 4, который, вращаясь вокруг неподвижной оси D,

замыкает контакты е и d, включая этим электромотор завода

пружины.

3591

Р Ы Ч А Ж Н О - Х Р А П О В О Й  М Е Х А Н И З М

П Е Р Е К А Т Ы В А Ю Щ И Х С Я РЫЧАГОВ

ЗЭ

Пр

При притяжении электромаг-

нитом 1 рычага 2 последний,

перекатываясь по профилиро-

ванной стойке а, при помощи

собачки b передвигает рейку 3

на один зуб. Возврат рейки 3

в первоначальное положение

при отключении электромагни-

та осуществляется пружиной 4.

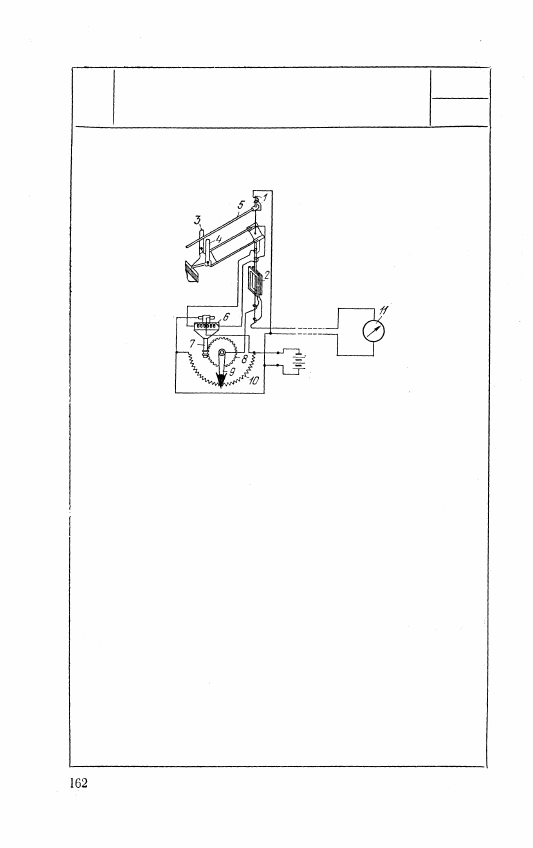

3592

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО СЛЕДЯЩЕГО

ПРИВОДА

ЗЭ

Пр

Коаксиально с осью первичного измери-

тельного прибора 1 расположено магнито-

электрическое устройство 2, несущее сле-

дящие контакты 3 и 4, между которыми

расположена стрелка 5 измерительного

прибора 7, замыкающая при своем откло-

нении то один, то другой контакт 3 или 4.

Эти контакты управляют другим двигате-

лем 6, связанным при помощи червячной

передачи 7—8 с движком 9 реостата 10.

При движении движка 9 изменяется ток

в цепи магнитоэлектрического устройства 2,

вызывая отклонение рамки 2 и связанного

с ней следящего контактного устройства

3 — 4, отклонение которого будет происхо-

дить до тех пор, пока не будет выключен

следящий двигатель 6. Установившийся при

этом ток в линии, а следовательно, и пока-

зания принимающего прибора 11 будут

пропорциональны отклонению стрелки 5

измерительного прибора 1, т. е. измеряе-

мой величине.

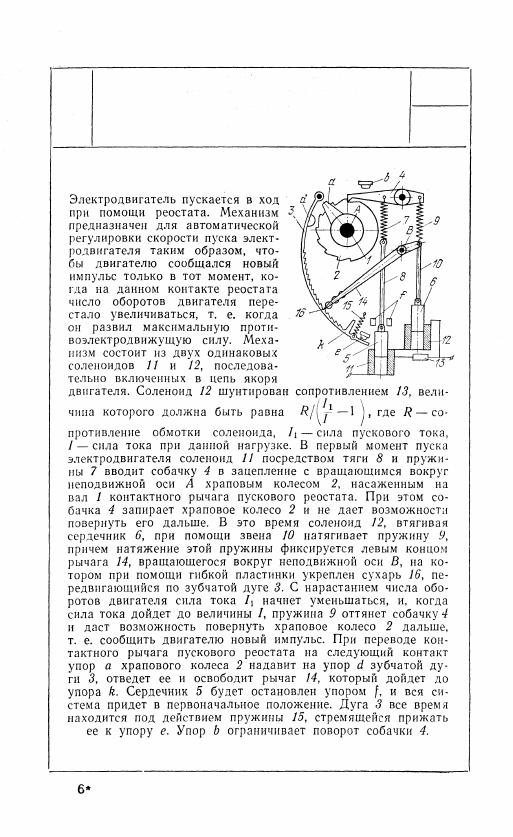

3593

РЫЧАЖНО-ХРАПОВОЙ

ЭЛЕКТРОМАГНИТНЫЙ МЕХАНИЗМ

ЗИНОВЬЕВА ДЛЯ АВТОМАТИЧЕСКОГО

ПУСКА ЭЛЕКТРОДВИГАТЕЛЕЙ

ЗЭ

Пр

163

7. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ(3594—3595)

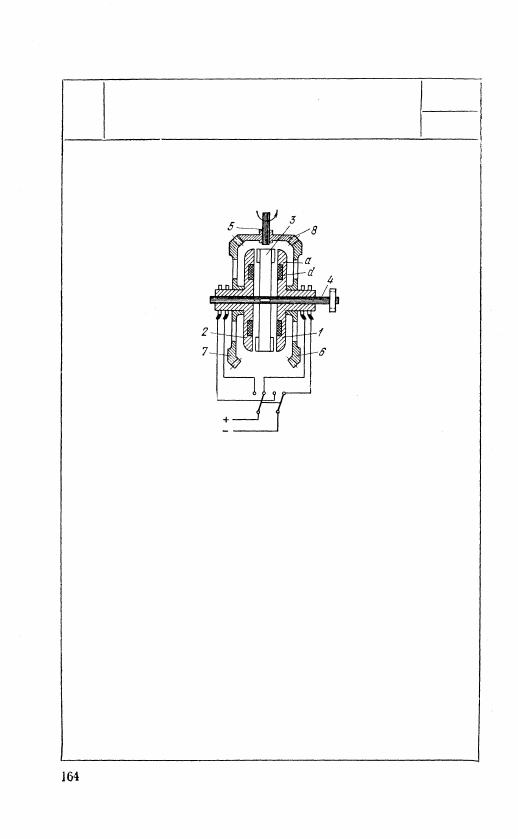

3594

ЗУБЧАТО-ФРИКЦИОННЫЙ

МЕХАНИЗМ РЕВЕРСИВНОЙ

ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

ЗЭ

МС

Часть муфты 3, соединенная с ва-

лом 4 исполнительного механизма,

расположена между частями муф-

ты 1 и 2, каждая из которых состоит

из железного сердечника а с отдель-

ной обмоткой d. Части муфты 1 и 2

соединены с валом 5 двигателя по-

средством конических зубчатых ко-

лес 6, 7, 8, благодаря чему части

муфты 1 и 2 вращаются в противо-

положных направлениях. Для полу-

чения нужного направления враще-

ния вала 4 при неизменном направ-

лении вращения двигателя ток по-

дается в одну из частей муфты 1

или 2, якорь 3 притягивается к со-

ответствующему сердечнику а, обес-

печивая сцепление валов 4 и 5.
