Механизмы в современной технике (Артоболевский) - часть 642





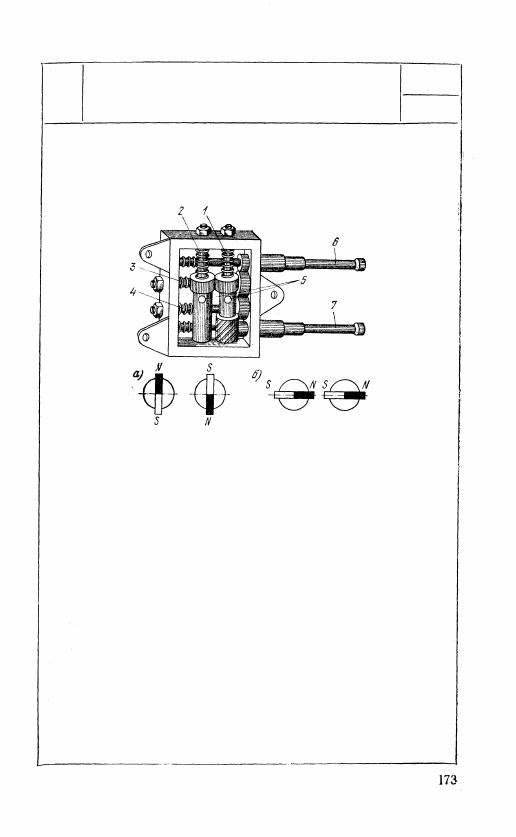

3607

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЕВИАЦИОННОГО ПРИБОРА

ЗЭ

ЦУ

В валиках 1, 2, 3, 4, связанных зубчатой

передачей с валиками 6 и 7, вставлено по

одному магниту 5. При повороте валиков

6, 7 магниты 5 меняют свое положение, и

действие их магнитного поля то увеличива-

ется, то уменьшается. Если направить маг-

ниты в одну сторону разноименными по-

люсами (рис. а), то магнитное поле ста-

нет минимальным. Если расположить маг-

ниты один за другим (рис. б), то магнит-

ное поле достигнет максимума. Вращая

валики 6, 7, подбирают такое положение

магнитов 5, при котором девиация имеет

наименьшее значение. Девиационный при-

бор помещается под катушкой компаса и

служит для устранения влияния стальных

масс, находящихся вблизи компаса.

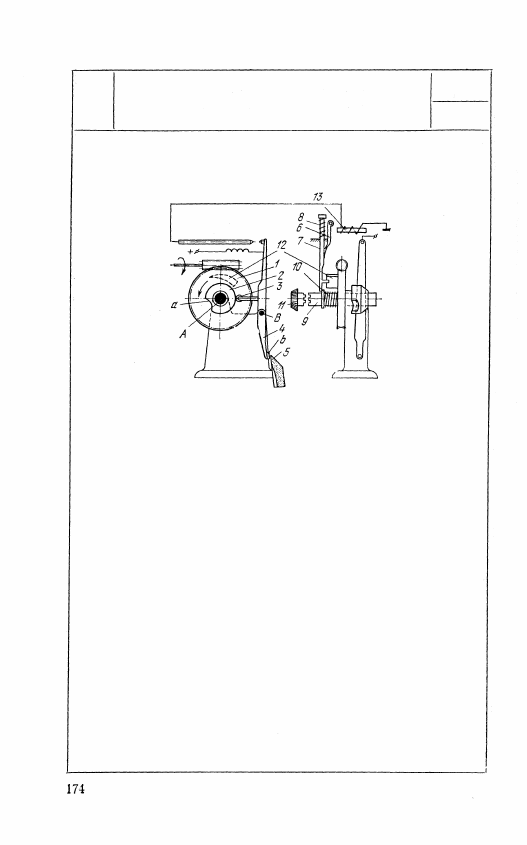

3608

ЗУБЧАТО-КУЛАЧКОВЫЙ МЕХАНИЗМ,

КОМПЕНСИРУЮЩИЙ ИЗНОС

ШЛИФОВАЛЬНОГО КРУГА

ЗЭ

ЦУ

При вращении червячного колеса 1 вокруг непод-

вижной оси А жестко связанный с ним кулачок 2

тоже вращается, и ролик 3 контрольного рычага 4,

вращающегося вокруг неподвижной оси В, периоди-

чески попадает в канавку а. Контрольный рычаг 4,

на конце которого находится алмазная пластинка b,

через определенный промежуток времени касается

рабочей кромки шлифовального круга 5. При пра-

вильном расположении рабочих кромок круга 5

контрольный рычаг 4 не включает компенсирующего

устройства. При наличии износа круга 5 рычаг 4

отклоняется больше и замыкает электрическую

цепь, вследствие чего сердечник 13 притягивает к

себе рычаг 6. Стержень 7 освобождается и под дей-

ствием пружины 8 поднимается, и муфта 9 под дей-

ствием пружины 10 сцепляется с коническим коле-

сом 11. При этом шлифовальному кругу 5 с по-

мощью, механизма, не указанного на рисунке, сооб-

щается осевое перемещение, компенсирующее износ

круга. Кулачок 2, продолжая вращаться, выводит

ролик 3 из канавки а, и рычаг 4 занимает исходное

положение. Электрическая цепь размыкается, муфта

9 выключается, и планка 12 возвращает стержень 7

в исходное положение.

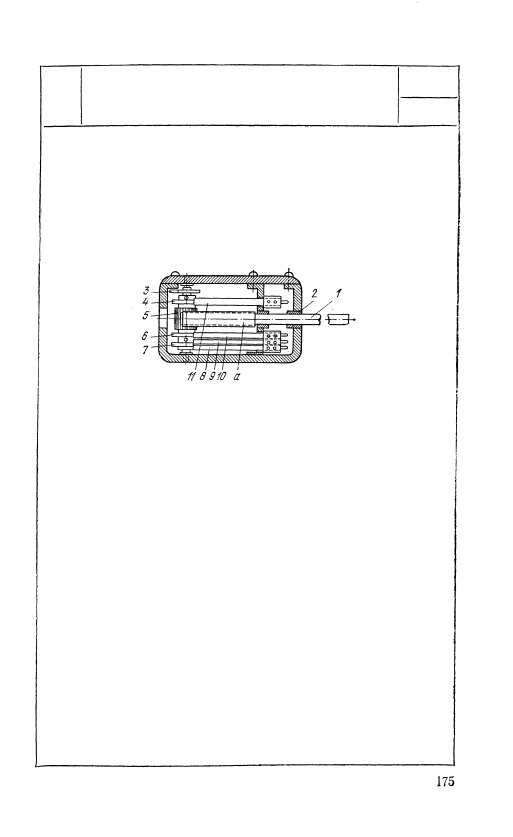

3609

ЗУБЧАТО-КУЛАЧКОВЫЙ

МЕХАНИЗМ СИГНАЛИЗАЦИИ

ЗЭ

ЦУ

В направляющих втулках 2 передви-

гается шток 1, связанный с супортом

станка и снабженный на левом кон-

це зубчатой цилиндрической рейкой а.

При перемещении штока 1 рейка а

вращает зубчатое колесо 5. На од-

ной оси с зубчатым колесом 5 жест-

ко укреплены кулачки 4, 6 и 7, при-

водящие в движение толкатели 11,

10, 9 и 8, замыкающие соответствую-

щие контакты в цепях светового и

звукового сигналов и магнитного пу-

скателя, сигнализирующих об окон-

чании операций и выключающих ста-

нок Пружина 3 возвращает всю си-

стему в исходное положение.

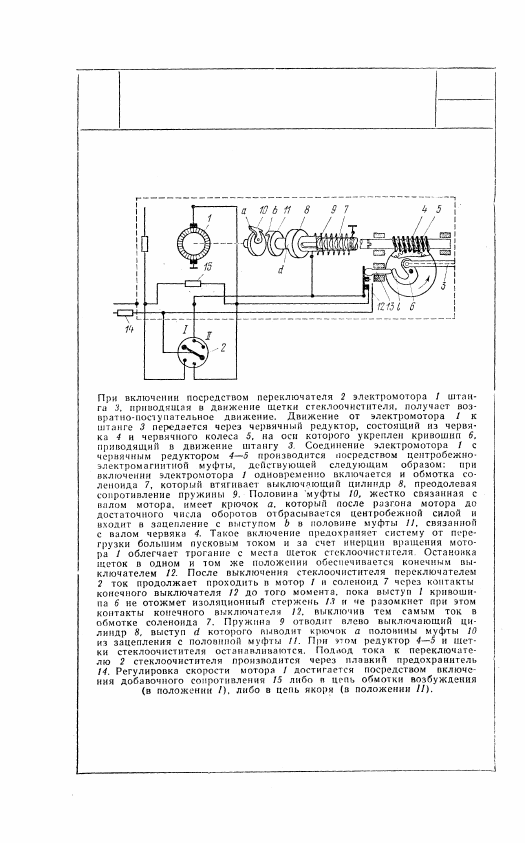

3610

ЗУБЧАТЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО

СТЕКЛООЧИСТИТЕЛЯ

ЗЭ

ЦУ
