3504

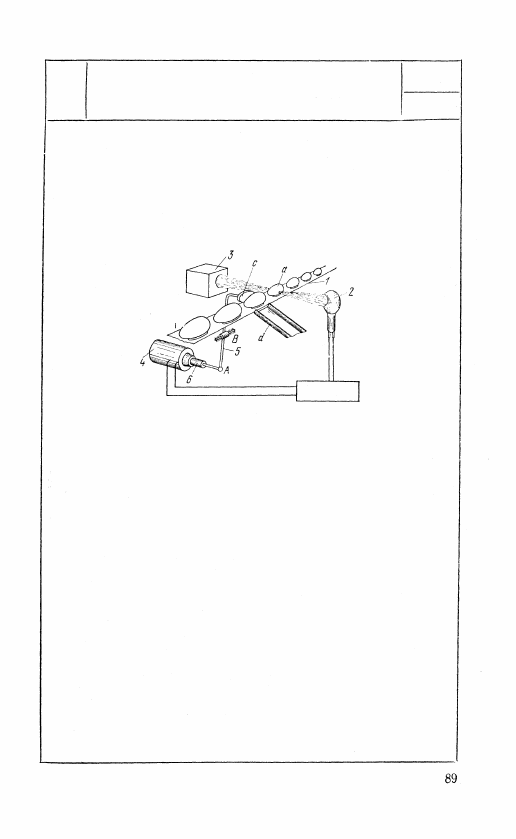

РЫЧАЖНО-СОРТИРУЮЩИЙ МЕХАНИЗМ

С ФОТОЭЛЕМЕНТОМ

РЭ

СП

Якорь 6 соленоида 4 входит в сфе-

рическую пару А с рычагом 5, снаб-

женным сбрасывающим диском с.

Звено 5 входит в цилиндрическую

пару В со стойкой. Механизм пред-

назначен для сортировки яиц. Каж-

дое яйцо а, проходя по конвейеру 1

мимо фотоэлемента 2, освещается лу-

чом света от источника 3. В случае

помутнения яйцо сбрасывается в сто-

рону по лотку d диском с, приводи-

мым в движение электромагнитным

устройством 4, получающим импуль-

сы от фотоэлемента.

7. МЕХАНИЗМЫ ТОРМОЗОВ

(3505—3509)

3505

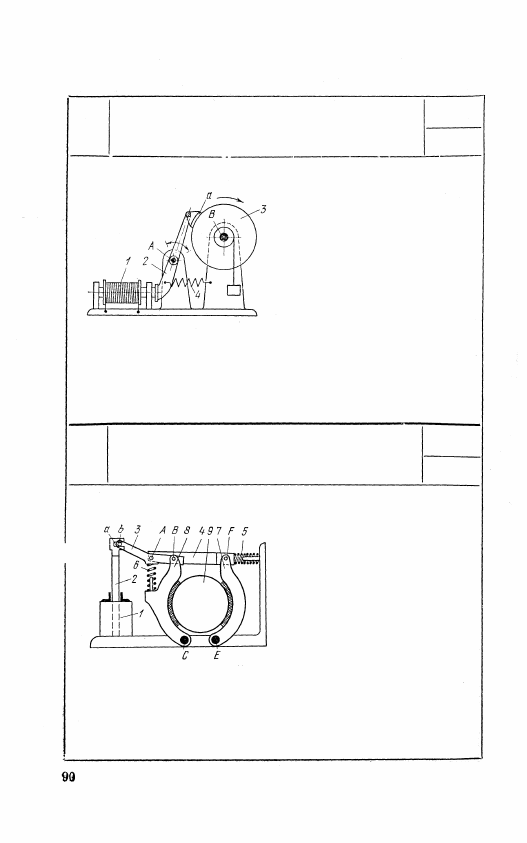

РЫЧАЖНЫЙ МЕХАНИЗМ

ТОРМОЗА С ЭЛЕКТРОМАГНИТОМ

РЭ

Тм

При прохождении электриче-

ского тока по обмотке элект-

ромагнита 1 рычаг 2, вращаю-

щийся вокруг неподвижной

оси А, притягивается к нему.

Тормозная колодка а, шарнир-

но укрепленная на рычаге 2,

прижимается к вращающемуся

вокруг неподвижной оси В диску 3, производя торможение.

При прекращении поступления электрического тока в катуш-

ку электромагнита 1 рычаг 2 под действием пружины 4 воз-

вращается в исходное положение, отводя тормозную колод-

ку а.

3506

РЫЧАЖНЫЙ МЕХАНИЗМ ТОРМОЗА

С ЭЛЕКТРОМАГНИТОМ

РЭ

Тм

Сердечник 2 соленоида 1 имеет

прорезь а, в которой скользит па-

лец b тяги 3, входящей во враща-

тельные пары А и В с рычагом 4

и колодкой 8, вращающейся во-

круг неподвижной оси С. Колодка

7 вращается вокруг неподвижной

оси Е и входит во вращательную

пару F с рычагом 4. При прохож-

дении электрического тока через

соленоид 1 сердечник 2 втягивает-

ся, и тяга 3, опускаясь, перемеща-

ет вправо рычаг 4, который, пре-

одолевая сопротивление пружины

5, отводит правую колодку 7, а

тяга 3, продолжая опускаться, от-

водит левую колодку 8, преодолевая сопротивление пружины 6. При

этом тормоз выключается. При отсутствии электрического тока в со-

леноиде 1 тяга 3 и рычаг 4 под действием пружин 6 и 5 прижимают

тормозные колодки 7 и 8 к тормозному барабану 9, производя тор-

можение.

3507

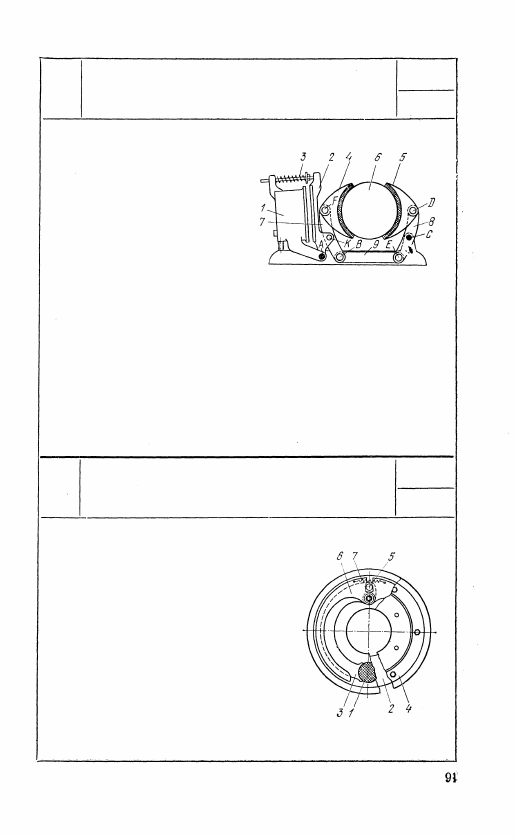

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ ТОРМОЗА

С ЭЛЕКТРОМАГНИТОМ

РЭ

Тм

Якорь 2 электромагнита 1,

вращающийся вокруг непод-

вижной оси А, входит во вра-

щательную пару K с рычагом

7, с которым шарнирно соеди-

нена в точке F левая колодка

4. Звено 9 входит во враща-

тельные пары В и Е со звеном

7 и звеном 8, вращающимся вокруг неподвижной оси С. Со

звеном 8 шарнирно соединена в точке D правая колодка 5.

При прохождении электрического тока через катушку элек-

тромагнита 1 якорь 2 притягивается к нему, преодолевая

сопротивление пружины 3. Тормозные колодки 4 и 5 при

этом расходятся, и тормоз выключается. При прекращении

подачи электрического тока якорь 2 под действием пружины

3 отходит от электромагнита 1, и тормозные колодки 4 и 5

прижимаются к тормозному барабану 6, производя тормо-

жение.

3508

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО ТОРМОЗА

РЭ

Тм

При прохождении электрического то-

ка через электромагнит 1, закреплен-

ный на рычаге 3, последний притя-

гивается к диску 2, который враща-

ется вместе с барабаном 4. Рычаг 3

стремится повернуться в том же на-

правлении, смещая блок 5, который

разводит тормозные колодки 6, осу-

ществляя торможение барабана 4.

При прекращении действия тока тор-

мозные колодки 6 под действием

пружин 7 возвращаются в исходное

положение.

3509

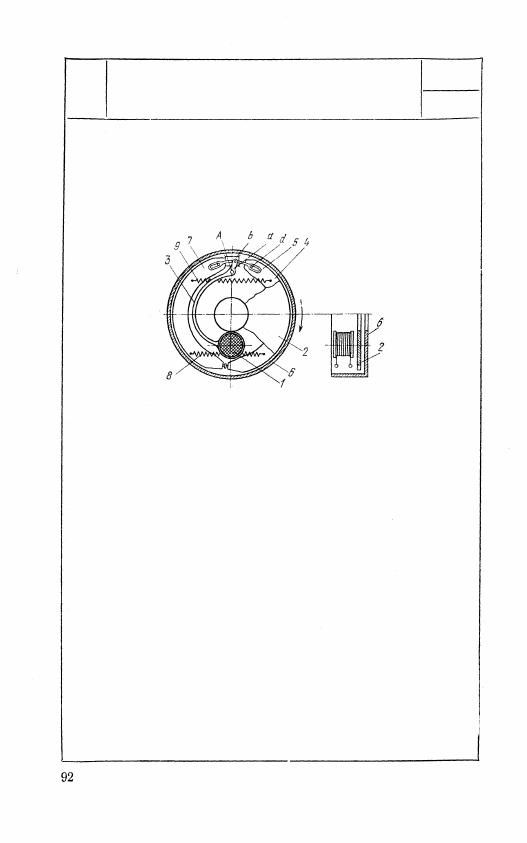

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО ТОРМОЗА

РЭ

Тм

При включении тока электромагнит

У притягивает вращающийся диск 2

и увлекается им в направлении вра-

щения, при этом поворачивается ры-

чаг 3, вследствие чего плечо а рыча-

га 3, вращающегося вокруг оси А,

нажимает на палец d колодки 4 с

помощью серьги 5 и приводит обе ко-

лодки в соприкосновение с тормоз-

ным барабаном 6. Колодка 7 при

этом упирается в кронштейн b на

корпусе тормоза. При вращении дис-

ка 2 в противоположном направлении

роли колодок 4 и 7 меняются. При

растормаживании колодки возвраща-

ются в исходное положение пружи-

нами 8 и 9.
