8. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ,

ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ

(3510—3524)

3510

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ ПЕРЕКЛЮЧАТЕЛЯ

ТЕЛЕФОННОГО АППАРАТА

РЭ

ПВ

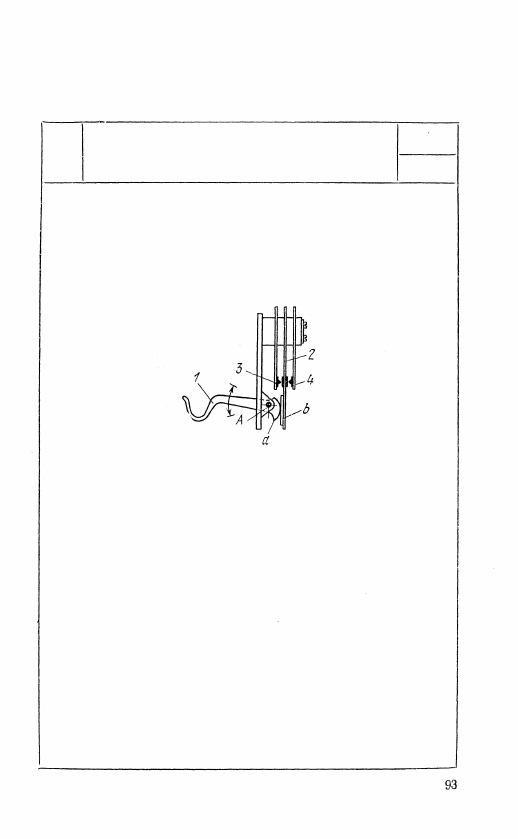

Рычаг 1 вращается во-

круг неподвижной оси А

и имеет профилирован-

ный участок а, который

скользит по пластинке b

упругого звена 2. При

повороте рычага 1, на

который вешается теле-

фонная трубка, его про-

филированный конец а

отводит пластинку 2 от

контакта 3 и замыкает

контакт 4.

3511

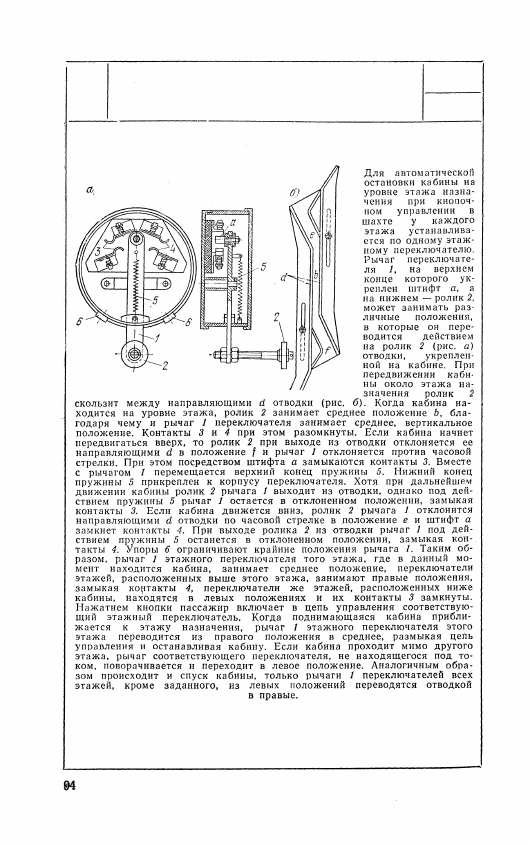

РЫЧАЖНЫЙ МЕХАНИЗМ ЭТАЖНОГО

ЭЛЕКТРИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ

В ЛИФТЕ

РЭ

ПВ

3512

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

КОНОВАЛОВА

РЭ

ПВ

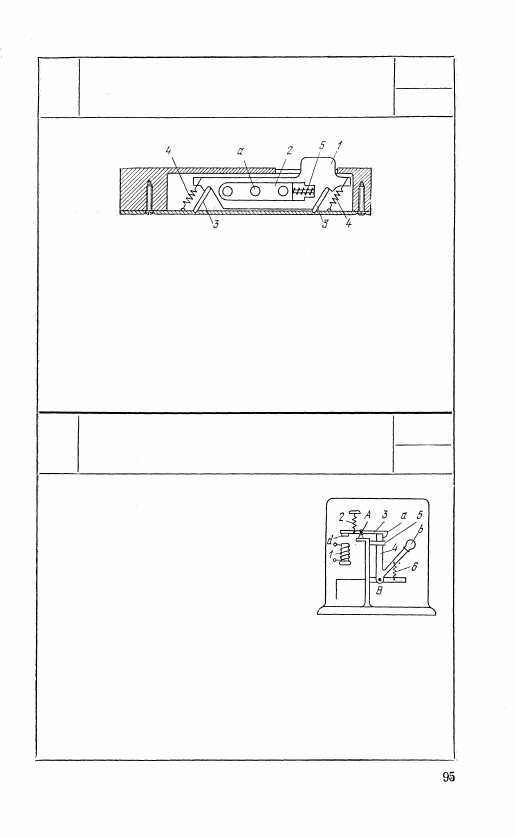

При возвратно-поступательном движении фиксатора 1 проис-

ходит включение или выключение электрического тока посред-

ством подвижных контактов а и неподвижных, находящихся

в корпусе выключателя. Фиксатор 1 выполнен в виде изоли-

рованного стержня, несущего контакты а. Он установлен на

двух качающихся пластинках 3 и удерживается в крайних

положениях перекидными пружинами 4. С целью ускорения

процесса размыкания контактов держатель 2 контактов а по-

мещен в продольном пазу фиксатора 1 с возможностью не-

которого перемещения вдоль паза и нагружен выключающей

пружиной 5, встроенной между держателем 2 и стержнем 1.

3513

РЫЧАЖНЫЙ МЕХАНИЗМ

АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ

МАКСИМАЛЬНОГО ТОКА

РЭ

ПВ

Выключатель применяется для защиты

сети от перегрузок и коротких замыка-

ний. При прохождении электрического

тока допустимой величины усилие пру-

жины 2 превосходит силу притяжения

электромагнита 1 и выступ а рычага 3,

вращающегося вокруг неподвижной

оси A, удерживает рычаг 4, вращаю-

щийся вокруг неподвижной оси В, в по-

ложении, при котором контакт 5, включающий электромагнит 1,

замкнут. При превышении допустимой величины тока сила

притяжения электромагнита 1 превосходит усилие пружины 2

и якорь d, укрепленный на рычаге 3, притягиваясь к сердеч-

нику электромагнита 1, освобождает рычаг 4, который под

действием пружины 6 разомкнет контакт 5. Включение кон-

такта 5 производится рукояткой b, жестко связанной с рыча-

гом 4.

3514

РЫЧАЖНЫЙ МЕХАНИЗМ

НУЛЕВОГО АВТОМАТИЧЕСКОГО

ВЫКЛЮЧАТЕЛЯ

РЭ

ПВ

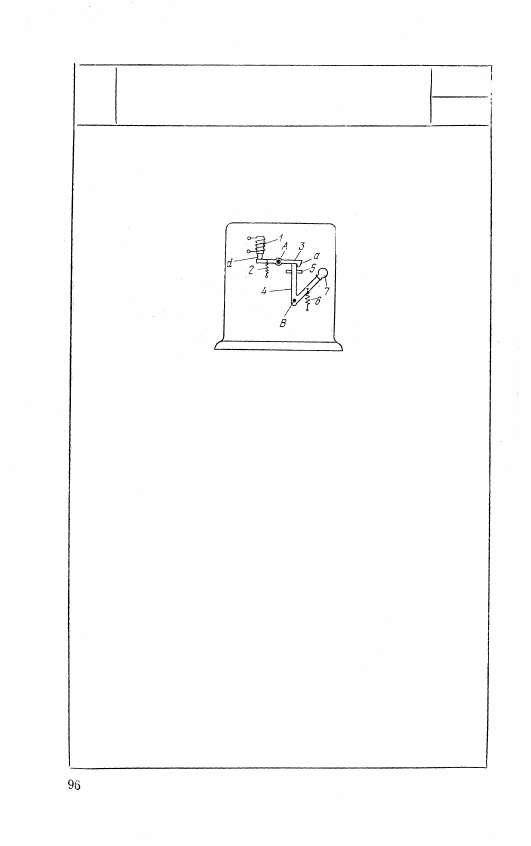

На левое плечо рычага 3, вращаю-

щегося вокруг неподвижной оси А,

действуют в разные стороны пружи-

на 2 и электромагнит 7, катушка ко-

торого включена в сеть параллельно

двигателю. При наличии напряже-

ния электромагнит 1 преодолевает

натяжение пружины 2 и якорь d,

укрепленный на левом конце рычага

3, будет притянут к сердечнику элек-

тромагнита 1, при этом выступ а

рычага 3 удерживает рычаг 4, вра-

щающийся вокруг неподвижной оси

В, в положении, замыкающем кон-

такт 5. При исчезновении напряже-

ния в сети пружина 2 оттянет левый

конец рычага 3 вниз, вследствие че-

го выступ а освободит рычаг 4, ко-

торый под действием пружины 6 вы-

ключит контакт 5, отключая двига-

тель от сети. Включение контакта 5

производится поворотом рукоятки 7,

жестко связанной с рычагом 4.
